Конвертер RS485/RJ45 - TCP/IP на послідовний порт - Waveshare 20978

Опис продукту: Перетворювач RS485 / RJ45 - TCP / IP на послідовний порт - Waveshare 20978

Конвертер Waveshare дозволяє зв'язок між інтерфейсомRS485iRJ45 Ethernetу промисловому середовищі. Він підтримує кілька режимів зв'язку, таких як TCP-сервер, TCP-клієнт, UDP-сервер та UDP-клієнт. Модуль налаштовується через веб-браузер та дозволяє отримувати динамічну IP-адресу через DHCP та використовуючи протокол DNS. Конвертер підтримуєширокий спектр протоколів зв'язку, включаючи TCP, UDP, HTTP, ARP, ICMP, DHCP та DNS на рівні Ethernet, що дозволяє віддалене керування пристроями. Крім того, він виконуєфункції послідовного сервера, шлюз Modbus, шлюз MQTTі забезпечує конверсіюRS485 до JSONКронштейн для кріплення на DIN-рейку полегшує встановлення та інтеграцію з іншими пристроями Інтернету речей та системами керування, що робить його універсальним інструментом для моніторингу та управління в динамічних промислових середовищах.

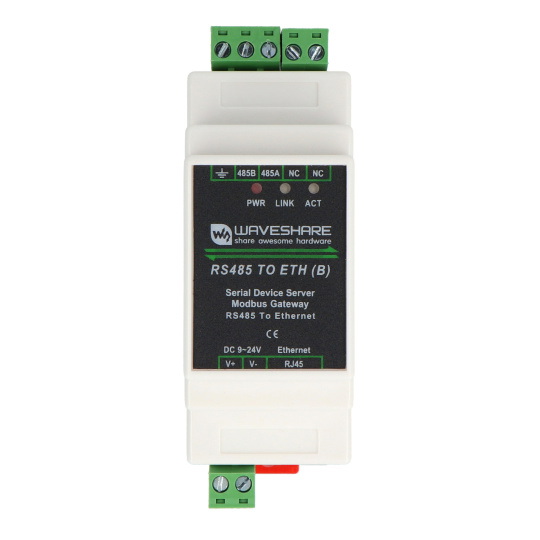

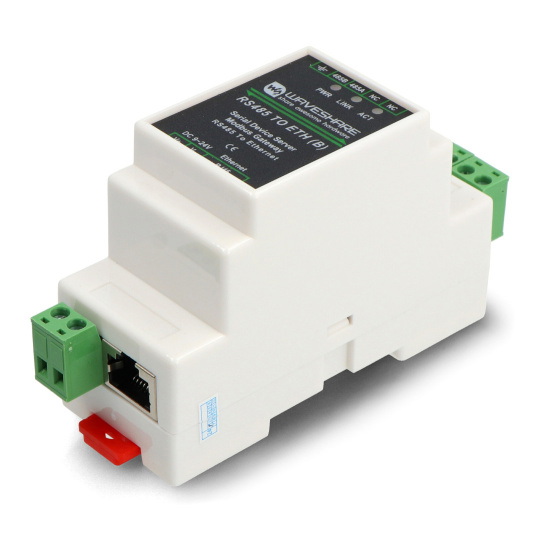

RS485 / RJ45 - перетворювач TCP / IP на послідовний порт - Waveshare 20978.

Перетворювач, що забезпечує двонаправлений зв'язок між інтерфейсами RS485 та Ethernet.

Особливості перетворювача

• Шлюз Modbus: забезпечує легку інтеграцію з системами на основі протоколу Modbus.
• Багатофункціональний зв'язок: Підтримує різні режими зв’язку, включаючи TCP-сервер, TCP-клієнт, UDP-сервер і UDP-клієнт.
• Живлення через гвинтові клеми: просте і безпечне живлення пристрою в діапазоні від 9 В до 24 В постійного струму.
• Підтримка протоколів MQTT і JSON: забезпечує гнучке перетворення даних між різними протоколами, що ідеально підходить для систем IoT.
• Підтримка кількох хостів: дозволяє спілкуватися та керувати кількома пристроями одночасно.
• Конфігурація через хост і веб-браузер: дозволяє легко керувати та налаштовувати пристрій із браузера.
• Монтаж на DIN-рейку:полегшує встановлення та інтеграцію пристроїв у промисловому середовищі.
• Промислова якість:міцна конструкція, що забезпечує надійність та довговічність у складних промислових умовах.

Кілька режимів зв'язку

Конвертер підтримує режими зв'язкуTCP-сервер, TCP-клієнт, UDPіUDP-мультиадресація, що дозволяє йому одночасно функціонувати як TCP-сервер і клієнт. Як TCP-сервер, він підтримує до 30 підключень, а як TCP-клієнт – до 7 цільових IP-адрес. Швидкість передачі становитьвід 1200 біт/с до 115200 біт/с, підтримуються біти даних від 5 до 9, а також підтримуються різні типи парності: немає, непарна, парна, знакова та пробіл. Пристрій може надсилати MAC-адресу під час підключення, що спрощуєуправління хмароюЦе дозволяє налаштування через веб-браузер, динамічне отримання IP-адреси через DHCP та підключення до доменного сервера за допомогою DNS.

Підтримує широкий спектр протоколів зв'язку.

Розширені функції програмного забезпечення

Конвертер підтримує функціюШлюзи Modbus, що дозволяє перетворення Modbus RTU на Modbus TCP. Він може працювати в режимі зберігання, автоматично збираючи та зберігаючи дані пристрою, або в режимі без зберігання. Він підтримує функціюбагатохостовий, що дозволяє кільком комп'ютерам одночасно отримувати доступ до одного послідовного пристрою. Пристрій також функціонує якШлюзи MQTTта конверсіяJSON до Modbus RTUта протокол 645. Підтримує передачу даних у форматі HTTP POST та HTTP GET. Підтримує протоколНТПдля отримання мережевого часу, що використовується для послідовного виводу та передачі вмісту протоколу. Дозволяє визначати пакети серцевого ритму та реєстрації, що полегшує хмарний зв'язок та ідентифікацію пристроїв.

Технічні характеристики перетворювача

• Тип продукту: Послідовний сервер, шлюз Modbus, шлюз MQTT
• Функція: Двонаправлена передача даних через RS485 до Ethernet
• Інтерфейс зв'язку: RS485, RJ45
• Спосіб живлення: гвинтовий клемний затискач
• Діапазон напруги: від 9 В до 24 В постійного струму
• Зв'язок Ethernet: мережевий порт RJ45
• Послідовний порт: RS485
• Швидкість передачі даних: від 300 біт/с до 115200 біт/с
• Програмне забезпечення:
  • Протокол: Ethernet, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
  • Конфігурація: хост, веб-браузер, бібліотека керування пристроями
  • Спосіб зв'язку: прямий TCP/IP зв'язок, VCOM
  • Режим роботи: TCP-сервер, TCP-клієнт (співіснуючий із TCP-сервером), UDP, UDP-мультиадресація
• Робоча температура: від -40°C до 85°C
• Діапазон вологості: від 5% до 95% відносної вологості
• Розміри: 106 x 36 x 58,6 мм

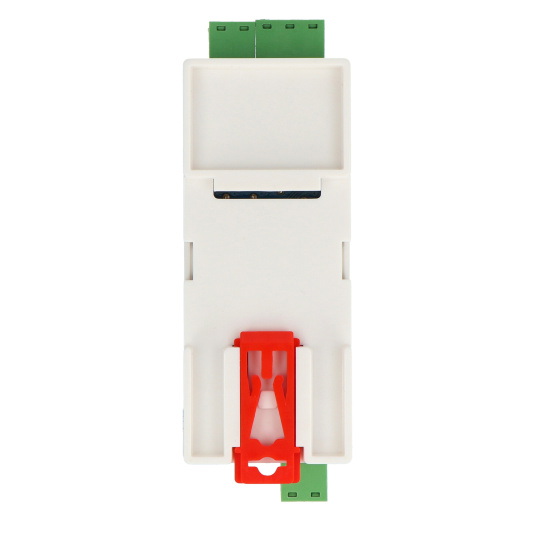

Перетворювач призначений для монтажу на DIN-рейку.
