USB конвертер - RS232/RS485/UART(TTL) - FT232RL - Waveshare 15817

Опис продукту: Перетворювач USB - RS232 / RS485 / UART(TTL) - FT232RL - Waveshare 15817

Цей промисловий перетворювач забезпечує легкий зв'язок між інтерфейсомUSB-накопичувачта стандартиRS232, RS485 або UART (TTL)Він оснащений системоюFT232RL, що забезпечує швидкий, стабільний та надійний зв'язок, а також кращу сумісність. Він маєвбудовані схеми захисту, такі як ізоляція живлення, магнітна ізоляція ADI та TVS (обмежувач перехідної напруги). Алюмінієвий корпус забезпечує міцність та довговічність, ідеально підходить для складних промислових середовищ.

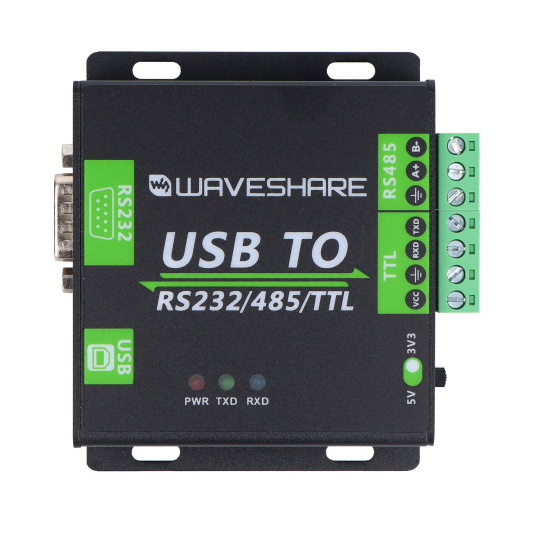

Перетворювач USB - RS232 / RS485 / UART(TTL) - FT232RL - Waveshare 15817.

Вміст набору.

Особливості перетворювача

• Підтримувані інтерфейси:USB до RS232, USB до RS485, USB до TTL (UART).
• Швидкий та стабільний зв'язок:Перетворювач базується на мікросхемі FT232RL.
• Ізоляція живлення та сигналу:Вбудована ізоляція живлення забезпечує стабільну напругу, а магнітна ізоляція ADI пропонує високу надійність та низьке енергоспоживання.
• Вбудований телевізор:ефективно пригнічує скачки і скачки напруги, захищаючи від атмосферних і електростатичних розрядів.
• Самовідновлювальний запобіжник і захисні діоди:забезпечують стабільний вихід струму/напруги, захищаючи від перевантаження та перенапруги.
• Автоматична схема передачі та прийому: забезпечує швидкий і стабільний зв'язок без перешкод між портом USB та іншими інтерфейсами.
• Перетворювач напруги TTL: перемикач дозволяє встановити рівень напруги 3,3 В / 5 В.
• Довговічний корпус: виготовлений з алюмінію, стійкий до механічних пошкоджень.
• світлодіодні індикатори: три світлодіоди вказують на стан живлення та стан передачі та прийому даних.

Технічні характеристики перетворювача

• Тип пристрою: оптично ізольований промисловий перетворювач
• Швидкість передачі: від 300 біт/с до 921600 біт/с
• Хост-порт: USB
• Порт пристрою: RS485, RS232, TTL
• USB:
  • Напруга: 5 В
  • Роз'єм: USB типу B
  • Захист: запобіжник 200 мА, ізольований вихід
  • Дальність передачі: до 5 м
• RS485 / RS422:
  • Підключення: гвинтове (A+, B-, GDN)
  • Керування напрямком: автоматичне апаратне керування
  • Захист: захист від блискавки та перенапруги 600 Вт, захист від електростатичних розрядів 15 кВ
  • Дальність передачі: до 1200 м
  • Режим передачі: точка-багатоточка, до 32 вузлів, для 16 або більше вузлів рекомендується використовувати ретранслятори
• RS232:
  • Роз'єм: DR9 чоловічий
  • Захист: TVS-діод, захист від перенапруги, захист від електростатичних розрядів
  • Дальність передачі: до 15 м
  • Режим передачі: точка-точка
• ТТЛ (UART):
  • Напруга: 3,3 В / 5 В
  • Роз'єм: гвинтовий (TXD, RXD, GND)
  • Захист: захисний діод, захист від перенапруги, ударостійкий
  • Режим передачі: точка-точка
• світлодіодні індикатори:
  • PWR: червоний індикатор живлення
  • TXD: Зелений індикатор передачі
  • RXD: Синій індикатор RX
• Робоча температура: від -15ºC до 70ºC
• Робоча вологість: від 5% відносної вологості до 95% відносної вологості
• Операційна система: Windows 10 / 8.1 / 8 / 7 / XP
• Розміри: 86,5 x 71,6 x 27,4 мм

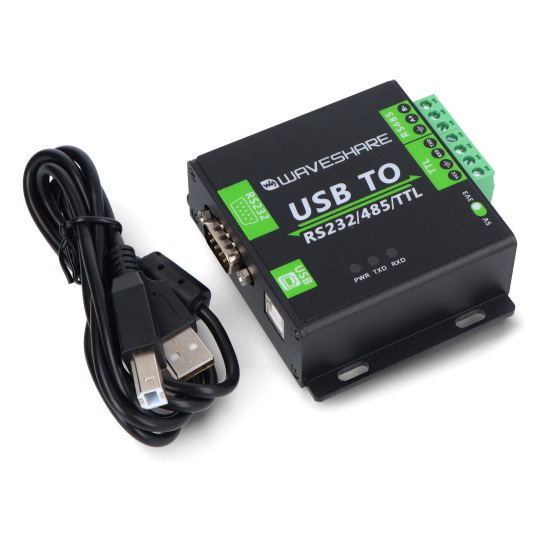

Вміст набору

• Перетворювач USB - RS232 / RS485 / UART (TTL) - FT232RL - Waveshare 15817
• USB-кабель

Перетворювач забезпечує зв'язок між інтерфейсом USB та стандартами RS232, RS485 або UART (TTL).
