Опис продукту: Датчик інтенсивності світла VEML7700 - I2C - STEMMA QT / Qwiic - Adafruit 4162

Модуль з датчиком освітленостіVEML7700від Adafruit, що дозволяє вимірювати інтенсивність світла в діапазоні від0 люксвниз120 клюксів. Він пропонує стільки, скількиРоздільна здатність 16 біт, що означає вимірювання з точністю до 0,0036 lx/ct. Це дозволяє змінювати посилення, щоб ви могли робити більш точні вимірювання в темному середовищі. Він також має опцію видалення шуму від ламп 100 Гц і 120 Гц. Зв'язок з мікроконтролером відбувається через інтерфейсI2C, в тому числі через вбудований роз'ємSTEMMA QT. Також на платі є стабілізатор напруги і перетворювач логічного рівня, що дозволяє працювати з пристроями, що живляться від напруги від 3,3 В до 5 В. Зелений світлодіод інформує нас про стан живлення.

Датчик інтенсивності світла VEML7700 - I2C - STEMMA QT / Qwiic - Adafruit 4162.

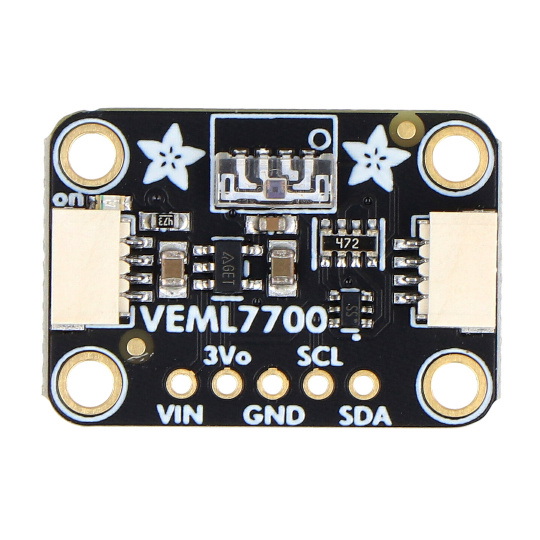

Підключення датчика VEML7700

Для зручності використання датчика виробник подбав про те, щоб модуль можна було легко підключити до мікроконтролера через роз'єм.STEMMA QT / QwiicВін використовує популярний інтерфейс I2C та працює від напруги живлення 3,3 В та 5 В. Крім того, ви можете припаяти додані роз'єми із золотими контактами до відповідних контактів. Виходи модуля включають:

• Він- вхідна напруга живлення в діапазоні від 3,3 В до 5 В
• 3Vo- вихідна напруга від вбудованого стабілізатора, ємністю 100 мА
• ЗЕМЛЯ- загальна маса системи
• СКЛ- Вивід тактової частоти інтерфейсу I2C
• Адвентистська церковна ієрархія- Вивід даних I2C

Технічні характеристики модуля

• Тип датчика: інтенсивність світла
• Вбудований чіп: VEML7700
• Діапазон вимірювання: від 0 люкс до 120 клюкс
• Роздільна здатність вимірювання: 16 біт
• Фільтр мерехтіння: 100 Гц та 120 Гц
• Можливість зміни коефіцієнта посилення: так
• Інтерфейс зв'язку: I2C
• Адреса I2C: 0x10
• Напруга живлення: від 3,3 В до 5 В
• Вбудований стабілізатор напруги: 3,3 В/100 мА
• Світлодіод: стан живлення модуля
• Виводи модуля: роз'єми STEMMA QT / Qwiic, контактні площадки для пайки
• Розміри: 25,4 x 17,8 мм

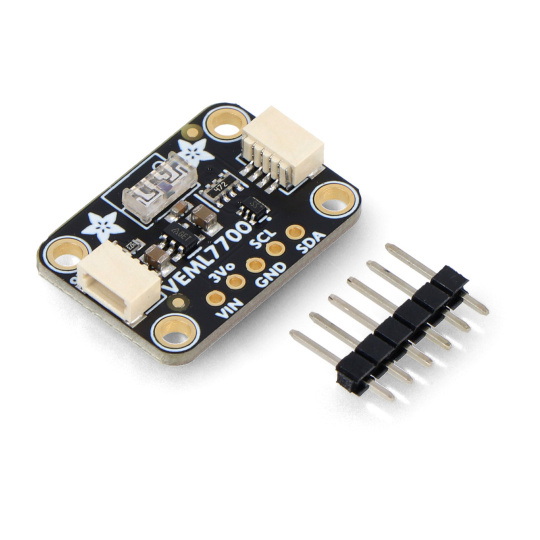

Вміст набору

• 1x Датчик інтенсивності світла VEML7700 - I2C - STEMMA QT / Qwiic - Adafruit 4162
• 1x 6-контактна роз'ємна планка із золотими контактами, крок 2,54 мм

Елементи, що входять до комплекту.
