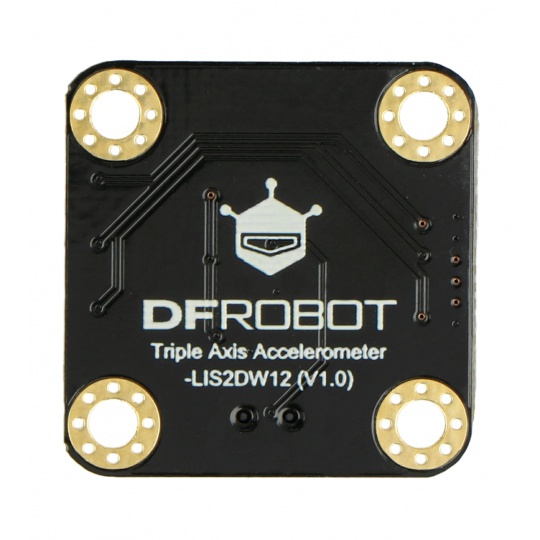

Гравітація - LIS2DW12 - 3-осьовий акселерометр ±2g/±4g/±8g/±16g - I2C - DFRobot SEN0409

Опис продукту: Гравітація - LIS2DW12 - 3-осьовий акселерометр ±2g/±4g/±8g/±16g - I2C - DFRobot SEN0409

Гравітаційний модуль у вигляді3-осьовийакселерометр, який дозволяє вимірювати прискореннялінійнийВін має вбудовану системуLIS2DW12(належить до популярної серії LIS) та живиться від напруги в діапазоні від 3,3 В до 5 В. Крім того, датчик DFRobot має можливість вимірювати прискорення в діапазоні ± 2 g / ± 4 g / ± 8 g / ± 16 g. Частота вимірювання становить від 1,6 Гц до 1600 Гц.

Рекомендоване використання

• Виявлення вільного падіння
• Виявлення та запис активності
• Виявлення одинарного/подвійного торкання
• Самобалансуючий робот
• Літак
• Визнання людських дій
• Виявлення орієнтації 6D/4D

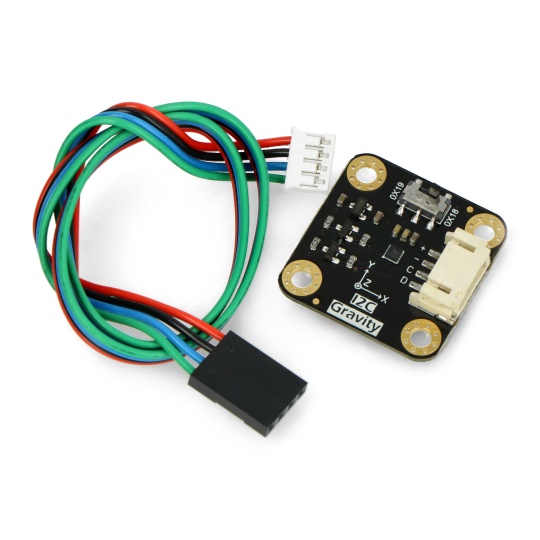

Гравітація - LIS2DW12 - 3-осьовий акселерометр у комплекті зі спеціальним з'єднувальним кабелем.

Підключення акселерометра через роз'єм Gravity до плати Firebeetle-M0.

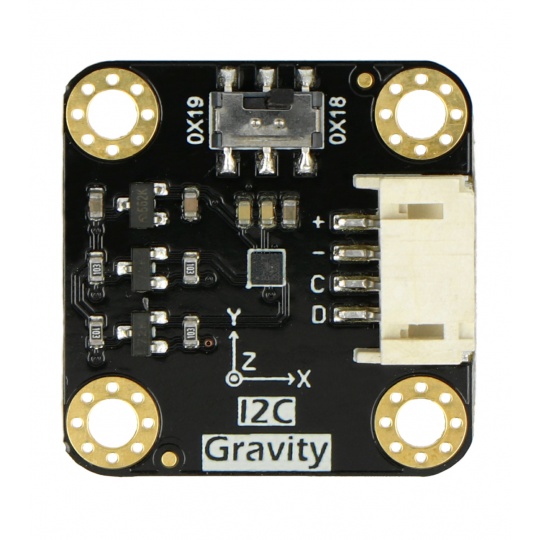

Опис розпіновки та схема підключення

Модуль оснащений роз'ємом, що відповідає вимогам Gravity. Це усуває необхідність паяти додаткові роз'єми, що робить весь процес підключення набагато швидшим та зручнішим.

• VCC/+ - контакт живлення 5V/3.3V
• GND/- - маска системи
• SCL/C - тактова лінія комунікаційного інтерфейсу I2C
• SDA/D - лінія даних комунікаційного інтерфейсу I2C

Вміст набору

• Gravity - H3LIS200DL - 3-осьовий акселерометр - I2C - від DFRobot
• З'єднувальний кабель Gravity 4-pin I2C/UART - 1 шт.

Що таке акселерометр? Для чого він використовується?

Акселерометр - це датчик, який дозволяє визначати обрані параметри тіла. Йдеться про вимірювання прискорення (за трьома осями), тому цей термін використовується як взаємозамінний акселерометр. Акселерометр - це перетворювач, який вимірює прискореннялінійний, тобто вимірювання власного руху. Не знаєте, де використовується акселерометр? Це просто - ви навіть можете знайти його на своєму мобільному телефоні.

Ви можете дізнатися більше про акселерометр у статті, доступній у нашому блозі - перевірте це!

Що таке акселерометр? Відповіді на ці питання ви знайдете в блозі Botland!

Оснащений гравітаційним роз'ємом.

Технічні характеристики датчика сили тяжіння DFRobot

• Тип модуля: акселерометр
• Призначення: для вимірювання лінійного прискорення
• Вбудований чіп: LIS2DW12
• Діапазон вимірювання прискорення: ±2 г / ±4 г / ±8 г / ±16 г
• Частота вимірювання: від 1,6 Гц до 1600 Гц
• Діапазон напруги живлення: від 3,3 В до 5 В
• Робочий струм:
• від 8 мкА до 10 мкА в режимі низького енергоспоживання
• приблизно 0,12 мА у високопродуктивному режимі
• Стандартний роз'єм: Гравітація
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу I2C:
• 0x19 (за замовчуванням)
• 0x18 (необов'язково)
• 16-бітний вихід даних
• Діапазон робочих температур: від -40°C до 85°C
• Ударостійкість 10000 г
• Функція сну та пробудження
• Надзвичайно низький рівень шуму: 1,3 мг RMS (режим низького енергоспоживання)
• 32-рівневий FIFO
• ECOPACK, RoHS та екологічна відповідність
• Розміри модуля: 27 x 27 мм
• Розмір монтажного отвору:
• внутрішній діаметр: 3,1 мм
• зовнішній діаметр: 6 мм
