Міні-перемикач MOSFET SV 4.5-40V/4A - із захистом від зворотного струму - Pololu 2811

Опис продукту: Міні-перемикач MOSFET SV 4.5-40V / 4A - із захистом від зворотного струму - Pololu 2811

Цей модуль виконавчого механізму містить P-канальний MOSFET-транзистор для керування пристроями зі споживанням струму вище, ніж дозволяє схема керування, такими як мінікомп'ютер Raspberry Pi. Модуль пропонує напругу живлення від 4,5 В до 40 В зі споживанням струму до 4 А.

Приклад підключення зовнішнього комутатора

Використання MOSFET-перемикача

Для базового використання просто підключіть живлення та землю (контакти VIN та GND) та керуйте напругою VOUT за допомогою вбудованого повзункового перемикача. Щоб використовувати зовнішній перемикач, підключіть його між контактами GND та SW, попередньо встановивши вбудований перемикач у положення OFF.

Навіть у положенні OFF (ВИМК.) можна керувати станом перемикача за допомогою цифрового сигналу (наприклад, від мікроконтролера) через контакт ON. Низький рівень сигналу або відсутність з'єднання залишають перемикач у положенні OFF (ВИМК.), тоді як встановлення на цьому контакті приблизно 1 В змінює стан перемикача на ON. Максимальна напруга на контакті ON може становити 30 В, незалежно від напруги VIN.

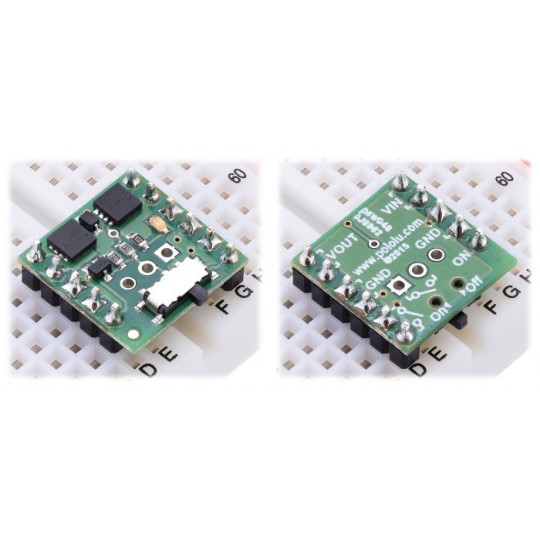

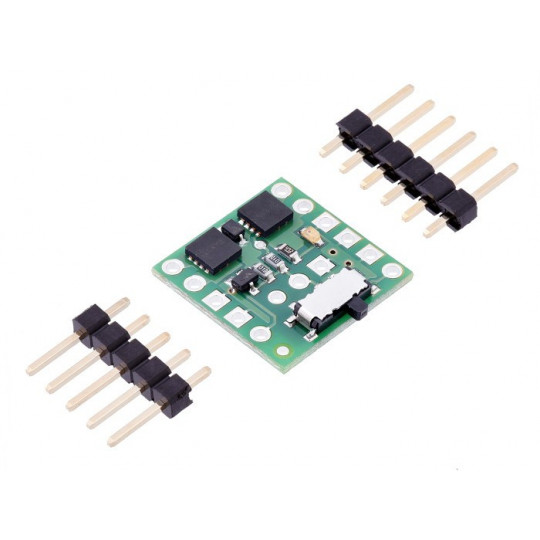

Ці контакти – це паяльні площадки, що дозволяють паяти роз'єми із золотими контактами (крок 2,54 мм). Вони дозволяють підключити систему до макетної плати або основного модуля (наприклад, STM32Discovery або Arduino) за допомогою проводів.

Для цього MOSFET потужність, що нагріває плату, пропорційна квадрату струму, що протікає. При типовому струмі 2 А вона досягає температури 55°C, стаючи помітно теплою, але безпечною. За належного розсіювання тепла можна досягти значення 4,3 А. Однак, ми рекомендуємо бути вкрай обережними, оскільки MOSFET може нагріватися до 150°C.

Технічні характеристики повзункового MOSFET-перемикача

• Максимальна напруга: 40 В
• Рекомендована робоча напруга: від 4,5 до 32 В
• Безперервний струм при 55 °C: 2 А
• Безперервний струм при 150 °C: 4,3 А
• Максимальний струм: 7,2 А
• Колір світлодіода: зелений
• Розміри: 15 x 15 x 2,5 мм
• Вага: 0,6 г
