Комплект магнітних енкодерів для мікродвигунів - прямий роз'єм - 2.7-18V - 2 шт. - Pololu 4761
781 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 375766667
Опис товару: Набір магнітних енкодерів для мікромоторів - роз'єм прямий - 2.7-18V - 2 шт. - Пололу 4761
Кодери магнітний з квадратурним виходом для двигунів серії Pololu micro. Ефект Холла і датчики магнітного диска дозволяють досягти 12 імпульсів на оборот. Датчики оснащені прямим роз'ємом. Працює від напруги від 2,7 В до 18 В. Набір з 2 кодерів з дисками.

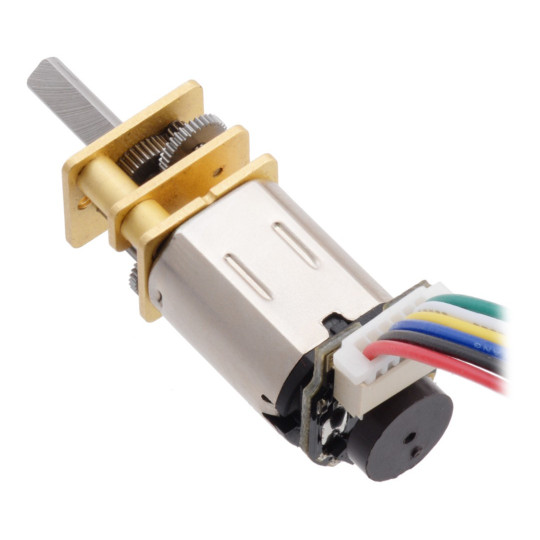

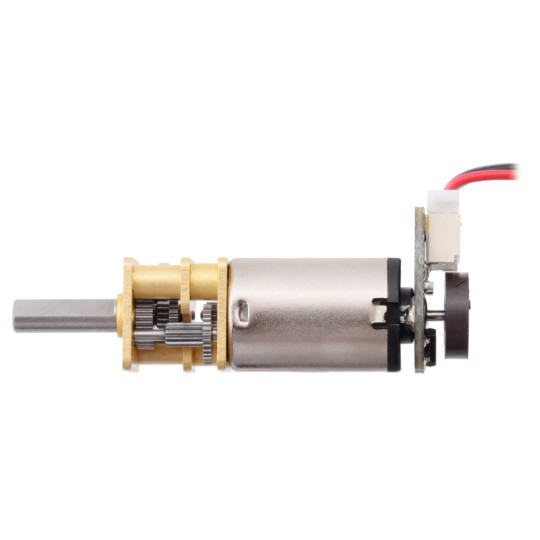

Датчики працюють лише з мікродвигунами Pololu, оснащеними двостороннім подовженим валом. |
Принцип роботи енкодерів.
Штифти датчика.

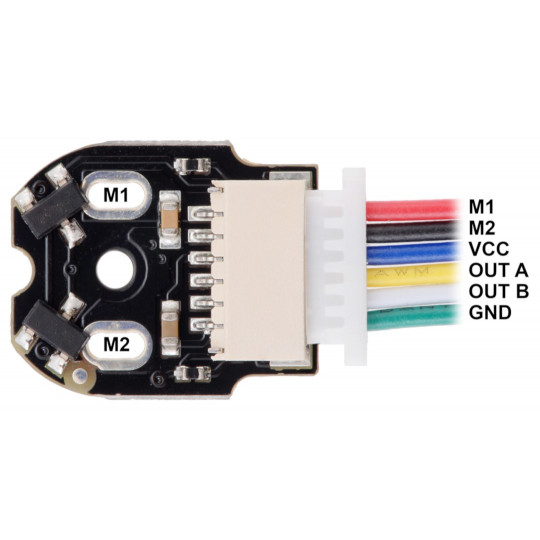

Виводи енкодера
Модуль оснащений двома отворамиМ1 та М2для пайки роз'ємів двигуна, а також в гніздоJST SH6-контактний з кроком 1 мм. Висновки M1 і M2 використовуються для живлення двигунів. ШпилькиVCC і GNDвикористовуються для живлення датчика, тоді якOUT A і Bє квадратурним виходом з цифровим сигналом. Вони живляться від 0 В або підтягуються до VCC через резистор10 тис.Ω. Компаратори мають вбудований гістерезис, який запобігає помилковим сигналам, коли двигун зупиняється поблизу точки переходу.
| Закріпити | Опис |
|---|---|
| М1 | Блок живлення двигуна. |
| М2 | Блок живлення двигуна. |
| Віртуальний кредитний центр (VCC) | Живлення датчика від 2,7 В до 18 В. |
| ВИХІД А | Квадратурний вихід A, цифровий сигнал. |
| ВИХІД B | Квадратурний вихід B, цифровий сигнал. |
| ЗЕМЛЯ | Маса датчика. |
Технічні характеристики магнітного енкодера
- Напруга живлення: від 2,7 В до 18 В
- Роздільна здатність: 12 імпульсів на оберт
- Розміри: 12,8 x 11,6 мм
- Вага: 1,5 г
Виходи A та B магнітного енкодера, підключеного до мікродвигуна високої потужності, що працює на 6 В.
Схема енкодера.
Комплект включає
- 2x плата датчика Холла
- 2 ротора з магнітами
| Користувальницькі характеристики | |
|---|---|
| Вага паковання | 0,003 кг |
| Висота паковання | 0,5 см |
| глибина паковання | 8,5 см |
| Ширина паковання | 7,5 см |
- Ціна: 781 ₴
