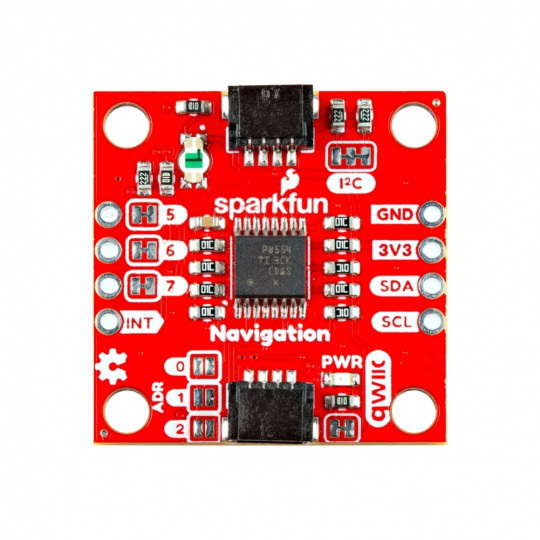

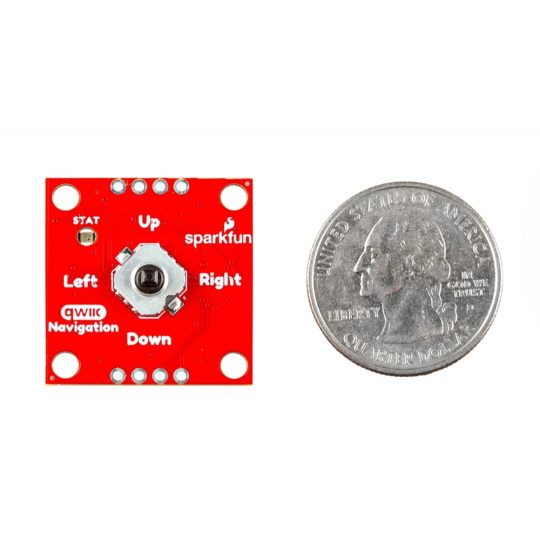

Модуль навігаційного перемикача - джойстик з кнопкою - I2C - Qwiic - SparkFun PRT-27576

Опис продукту: Модуль навігаційного перемикача - джойстик з кнопкою - I2C - Qwiic - SparkFun PRT-27576

Навігаційний перемикач SparkFun Qwiic — це невеликий, але потужний аксесуар, який забезпечує керування вашим проектом за допомогою 5-позиційних кнопок. Завдяки системі Qwiic модуль можна легко підключити до інших компонентів без необхідності паяння. Вбудований.кнопка керуванняопорип'ять напрямків: вгору, вниз, вліво, вправо та центральне натисканняКрім того, він має вбудований RGB-світлодіод, який дозволяє візуально відстежувати взаємодію з кнопками. Крім того, він підтримуєналаштовувані адреси I2C, що дозволяє легко розширювати систему за допомогою додаткових кнопок. Це ідеально підходить для рішень, що потребують точного та швидкого керування, таких як роботи, навігаційні системи та інтерфейси користувача.

Спеціальні функції

• П'ятипозиційна кнопка- забезпечує легку навігацію в системах, вибір пунктів меню та керування
• RGB-світлодіод- візуальний зворотний зв'язок про стан кнопки
• 8-бітний розширювач I2C PCA9554- підтримує чотири кнопки напрямку та центральну кнопку, яка інформує мікропроцесор про натискання
• I2C з опцією налаштування адреси- дозволяє легко поєднувати кілька кнопок в одній системі
• Широка сумісність- ідеальний вибір для проектів на базі Arduino та інших платформ на базі I2C
• Система Qwiic- просте підключення без необхідності паяння до інших компонентів системи

Застосування на практиці

• Керування роботом:дозволяє зручно керувати напрямками та виконувати різні дії
• Навігація по меню:ідеально підходить для пристроїв, які потребують навігації по меню за допомогою кнопок
• Проекти Інтернету речей (IoT):використання в інтелектуальних пристроях для збору даних користувача
• Дистанційне керування:може використовуватися в невеликих пультах дистанційного керування для дистанційного керування пристроями

Технічні характеристики навігаційного перемикача Qwiic

• Напруга живлення: 3,3 В
• Тип перемикача: 5-позиційна кнопка керування
• Чіп вводу/виводу: PCA9554 8-бітний розширювач вводу/виводу I2C
• Роз'єми Qwiic: 2 горизонтальних роз'єми Qwiic
• Підтягувальні резистори I2C: 2,2 кОм
• Роз'єми PTH:
• GND: земля
• 3V3: напруга 3,3 В
• SDA: дані I2C
• SCL: тактовий генератор I2C
• INT: переривання, активний низький рівень
• GPIO5, GPIO6, GPIO7: входи/виходи (GPIO)
• Світлодіоди:
• Світлодіод стану RGB: неадресований RGB-світлодіод (червоний, зелений, синій)
• Червоний світлодіод живлення (PWR)
• Світлодіод GPIO: 3 світлодіоди (червоний - GPIO7, зелений - GPIO6, синій - GPIO5)
• Адреса I2C:
• Доступні адреси: 0x20 (за замовчуванням), 0x21, 0x22, 0x23, 0x24, 0x25, 0x26, 0x27
• Розміри плати: 25,4 x 25,4 мм
• Вага: 2,6 г
