Цифровий датчик відстані 200см - Pololu 4077

Опис продукту: Цифровий датчик відстані 200 см - Pololu 4077

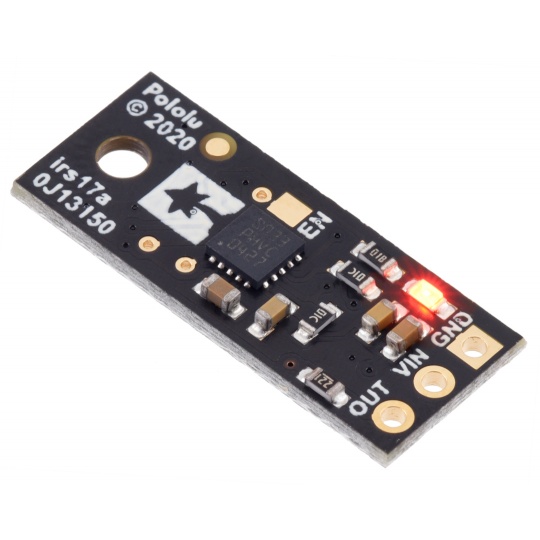

Модуль марки Pololu, оснащений датчиком відстані на основі технологіїЛідарДатчик з робочим діапазономдо 200 см, що живиться від напругивід 3 В до 5,5 ВВін оснащений одним цифровим виходом, який змінює свій стан на низький при виявленні об'єкта.Воно не здатне вимірювати відстані, повідомляє лише про виявлення перешкоди на відстані до 200 см з точністюдо 1 ммЦей датчик використовує модуль лідара ближнього радіусу дії дляточне вимірюваннячас, необхідний для того, щоб випромінювані імпульси безпечного для очей інфрачервоного світла досягли найближчого об'єкта та відбилися назад.

Приклад застосування

• Альтернативний датчик стоп-сигналу та фотогейт
• Безконтактний датчик зіткнення або перешкоди робота
• Безконтактний елемент інтерфейсу для активації пристрою або процесу.
• Лічильник або таймер для предметів, що проходять повз

Використання датчика відстані

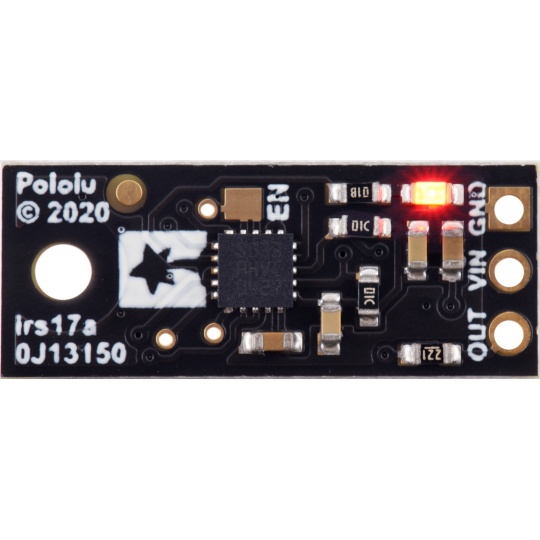

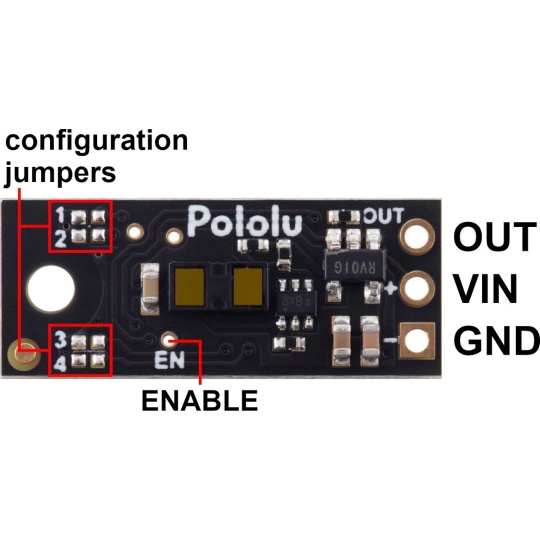

Плата має 3 контакти:VIN, GND та OUT.Виводи розташовані на платі у вигляді отворів з кроком 2,54 мм, з можливістю паяння роз'ємів типу "золотой пін" (не входять до комплекту). На вивід VIN слід подавати напругу в діапазонівід 3 В до 5,5 ВGND – це контакт заземлення системи (0 В). Контакт OUT перемикається на низький рівень (0 В) при виявленні об'єкта та на високий рівень (до рівня VIN), коли об'єкт не виявлено. Коли об'єкт виявлено, він також засвічується.червоний світлодіодПлата також має контакт ENABLE, який можна встановити на низький рівень для переходу в режим низького енергоспоживання, що споживає приблизно 0,4 мА струму. За замовчуванням контакт ENABLE підключено до VIN.

Встановлення перемичок на модулі датчика

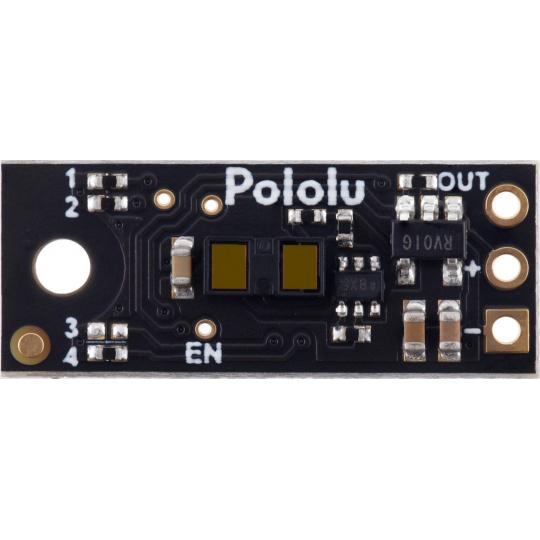

Модуль оснащений чотирма перемичками конфігурації для поверхневого монтажу (4321), які визначають його режими роботи. Різні версії датчиків Pololu мають відповідним чином встановлені перемички у вигляді резисторів 0 Ом. Резистори можна випаяти або додати перемички для перетворення однієї версії датчика на іншу. Цей датчик можна перетворити на будь-яку іншу версію irs17a згідно з таблицею нижче.

Порівняння з сенсором Sharp

Модулі датчиків відстані Pololu маютьоднакової форми та відведеньяк датчики Sharp. Вони доступні з таким самим або більшим діапазоном чутливості. Це означає, що їх можна використовувативзаємозамінноДатчики в новіших пристроях Pololu єнабагато тоншийніж у модулях Sharp, тому нульова точка розташована приблизно на 7 мм ближче до плати, а кут променя в новіших пристроях ширший.

Технічні характеристики датчика відстані Pololu

• Напруга живлення: від 3 В до 5,5 В
• Споживання струму: 30 мА (типово) у ввімкненому стані, 0,4 мА у вимкненому стані
• Максимальна дальність: 200 см
• Мінімальний діапазон: до 1 мм
• Мінімальна частота оновлення: 100 Гц (період 10 мс)
• Поле зору (FOV): зазвичай 15°, може змінюватися залежно від коефіцієнта відбиття об'єкта та умов навколишнього середовища
• Тип виходу: цифровий сигнал (низький рівень при виявленні об'єкта, високий в іншому випадку)

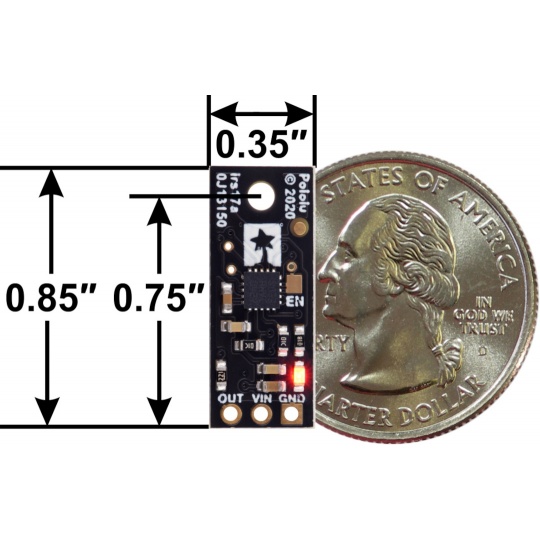

• Розміри: 21,6 x 8,9 x 3,5 мм
• Вага: 0,4 г
