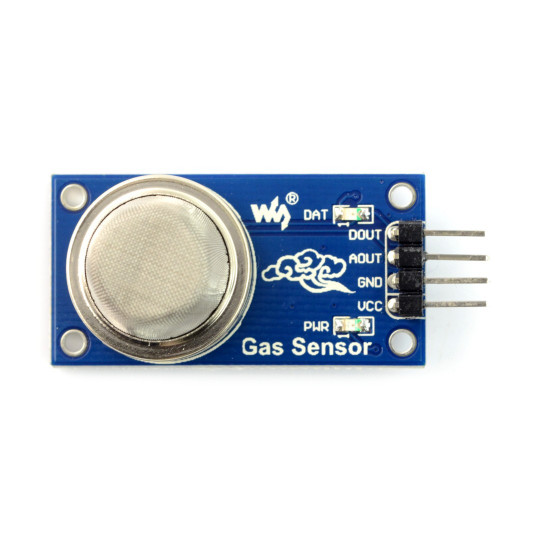

Датчик MQ-135 для спирту, бензолу, аміаку - напівпровідниковий - модуль Waveshare 9528

Опис продукту: Датчик спирту, бензолу, аміаку MQ-135 - модуль Waveshare

Датчик виявляє концентрацію бензолу, спиртів та диму в повітрі. Результат можна отримати, вимірявши напругу на аналоговому виході. Система живиться напругою від 2,5 В до 5 В.Він має цифровий та аналоговий вихід, що робить його сумісним з більшістюмодулі запускувключно зRaspberry PiіАрдуїно.

Специфікація

• Джерело живлення: від 2,5 В до 5 В
• Тип: напівпровідник
• Аналоговий та цифровий вихід
• Розподілення: роз'єми Goldpin, крок 2,54 мм
• Розміри пластини: 40 x 21 мм
• У ньому є отворизбіркадіаметр: 2 мм

Характеристики та іншу детальну інформацію можна знайти в .

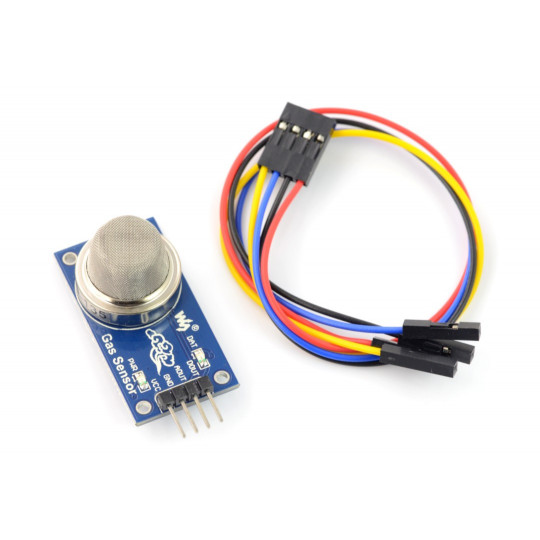

Модуль постачається з з'єднувальним кабелем з роз'ємами-мама.

Цифровий вихід D0

Потенціометр на задній панелі плати встановлює поріг, після якого вихід D0 перемикається з високого на низький. Вивід D0 можна підключити безпосередньо домікроконтролер або стартовий комплект, що включає Arduino, або, наприклад, з модулем зумера, який сигналізуватиме про занадто низький або занадто високий рівеньгазиу повітрі.

Аналоговий вихід A0

Датчик також має аналоговий вихід A0, який слід підключити до виводу аналого-цифрового перетворювача (аналоговий вхід на Arduino). Це дозволить точніше визначити концентрацію, вимірюючи пропорційний сигнал напруги..

Конструкція та принцип роботи датчика MQ-135

Внутрішня структура датчика MQ-135 являє собою трубку, виготовлену з оксиду алюмінію (Al2O3), покриту діоксидом олова (SnO2) — у цьому випадку діоксид олова є газочутливою речовиною. Вимірювальна система датчика також включає вимірювальний електрод і нагрівач, розміщені в пластиковому корпусі із захисною сталевою сіткою.

Вбудований нагрівач діє як температурний компенсатор для датчика, стабілізуючи його роботу відповідно до умов вимірювання. Плата Waveshare 9528 з датчиком MQ-135 має шість контактів, але використовуються лише чотири – два живлять нагрівач, а два інших підключені до цифрового та аналогового виходів датчика.

Виявлення аміаку за допомогою датчика MQ-135

Датчик MQ-135, розташований у модулі Waveshare 9528, також може виявляти аміак. Аміак – це хімічна сполука з молекулярною формулою NH3 неорганічного походження.

За кімнатної температури аміак — це газ із різким запахом. Аміак токсичний та легкозаймистий. У рідкому стані (аміачна вода) він може спричинити обмороження. Тому контроль наявності цього газу є надзвичайно важливим, особливо в деяких промислових процесах, де існує ризик його вдихання.
