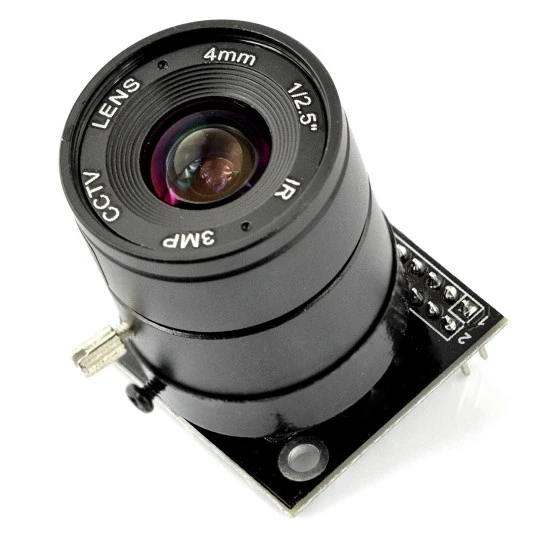

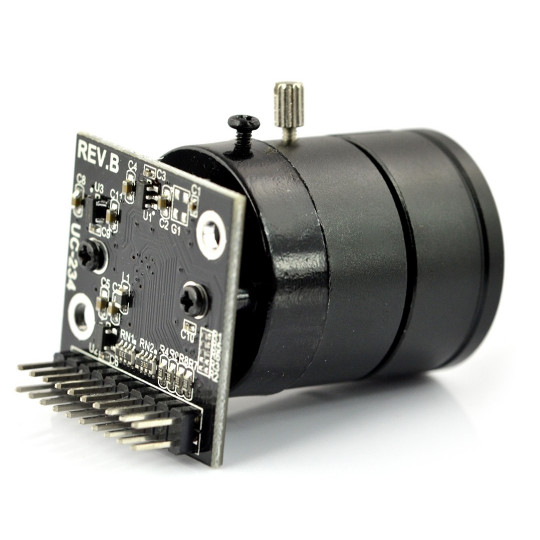

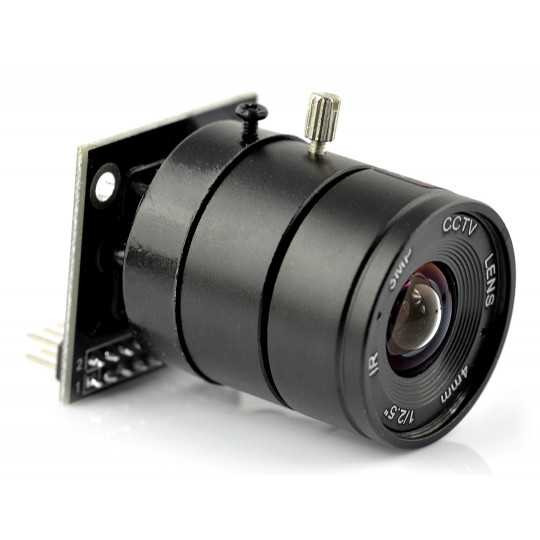

Модуль камери ArduCam OV5642 5MPx з об'єктивом HQ CS bajonet

‌

Опис продукту: Модуль камери ArduCam OV5642 5 Мп з об'єктивом HQ CS bajonet

Модуль камери з матрицею OV5642 з роздільною здатністю 5 Мп та розміром 1/4". Швидкість передачі при повній роздільній здатності 2592 x 1944 пікселів становить 15 кадрів/с. Оснащений об'єктивом з кріпленням CS з такими параметрами: 3 Мп, фокусна відстань 4,0 мм, формат 1/2,5". Пристрій працює від напруги 3,3 В та зв'язується через паралельний інтерфейс.

Пристрій має об'єктив для відеоспостереження, кріплення C, 1/25 дюйма.

Специфікація

• Напруга живлення: 3,3 В
• Матриця OV5642, CMOS, 5 Мп, 1/4'' (документація)
• Вбудований LDO-регулятор напруги
• Роздільна здатність: максимальна 2592 x 1944 пікселів (5 Мп)

• Швидкість (кадрів за секунду):

  • 5 Мп (2592 x 1944): 15 кадрів/с
  • 1080p (1920 x 1080): 30 кадрів/с
  • 720p (1280x720): 60 кадрів/с
  • VGA (640x480): 60 кадрів/с
  • QVGA (320x240): 120 кадрів/с
• Вихідні формати:
  • YUV(422/420) / YCbCr422,
  • RGB565/555/444,
  • CCIR656,
  • 8-бітні стиснуті дані
  • 8/10 бітні дані RAW RGB
• Об'єктив 1:1.4:
  • роз'єм: кріплення CS
  • Фокусна відстань: 4 мм
  • Тип: Відеонагляд, 3 Мп
  • Формат: 1/2,5 дюйма

Виведення

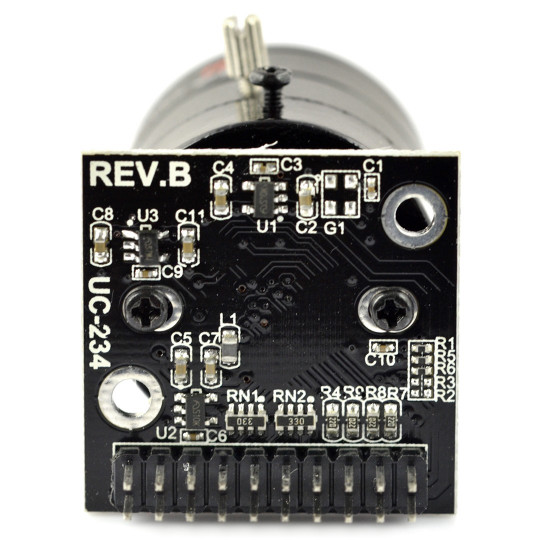

Пристрій має припаяний 20-контактний растровий роз'єм 2,54 мм.

Закріпити	Ім'я	Опис
1	Віртуальний кредитний центр (VCC)	Напруга живлення 3,3 В.
2	ЗЕМЛЯ	Маса системи.
3	СКЛ	Двопровідна лінія тактового сигналу інтерфейсу.
4	SDATA	Двопровідна лінія передачі даних.
5	VSYNC	Вертикальна синхронізація.
6	HREF	Горизонтальна синхронізація.
7	PCLK	Вихід тактової частоти матриці датчика.
8	XCLK	Вхід системного годинника.
9	DOUT9	Вихід відеоданих - біт 9 (MSB).
10	DOUT8	Вихід відеоданих - біт 8.
11	DOUT7	Вихід відеоданих - біт 7.
12	DOUT6	Вихід відеоданих - біт 6.
13	DOUT5	Вихід відеоданих - біт 5.
14	DOUT4	Вихід відеоданих - біт 4.
15	DOUT3	Вихід відеоданих - біт 3.
16	DOUT2	Вихід відеоданих - біт 2 (молодший біт).
17 років	PWDN	Вимкнення системи активовано високим станом.
18 років	РСВ	Слід залишити непідключеним.
19 років	DOUT1	Вихід відеоданих - біт 1 (у 10-бітному режимі).
20	DOUT0	Вихід відеоданих - біт 0 (у 10-бітному режимі).

Універсальний модуль платної камери з високоякісною оптикою

Висококласний модуль камери ArduCam з сенсором OV5642 та чудовим об'єктивом HQ з кріпленням CS призначений для використання в системах, що підтримують паралельний інтерфейс YUV(422/420) / YCbCr422, RGB565/555/444 або CCIR656.

Невеликий розмір і міцна конструкція модуля дозволяють використовувати його в таких застосуваннях, як невеликі мобільні роботи, системи відеоінспекції та моніторингу CCTV. Пристрій повністю сумісний з ArduCam Shield, який розширює функціональність плат Arduino, забезпечуючи високоякісну кольорову фіксацію зображень.
