OLED-дисплей білий графічний 1.5'' 128x128px SPI/I2C - Waveshare 13992
1 328 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2219282421

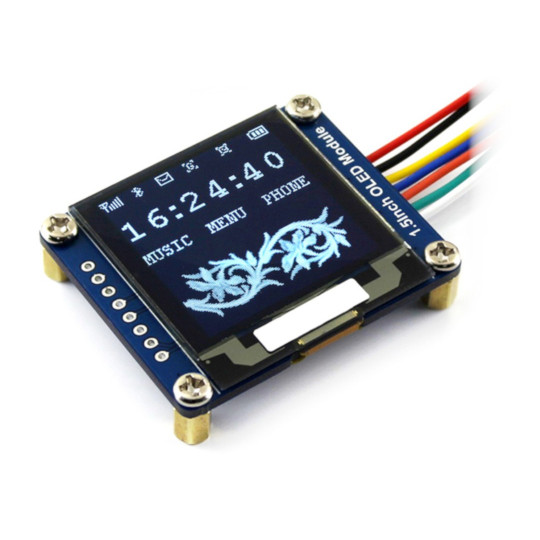

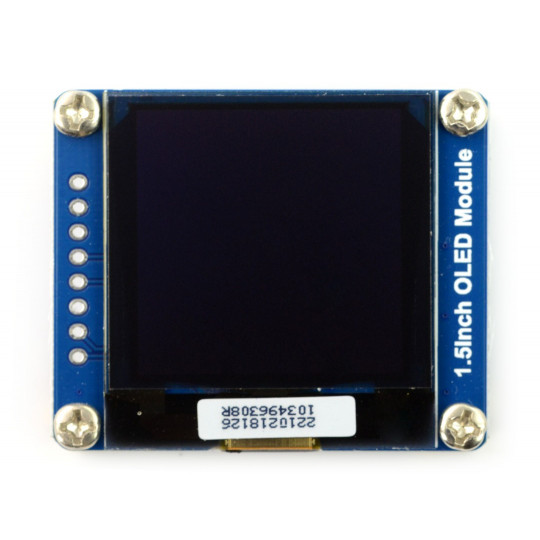

Опис продукту: 1,5-дюймовий білий графічний OLED-дисплей 128 x 128 пікселів SPI/I2C - Waveshare 13992
Білий OLED-дисплейДіагональ 1,5 дюйма та роздільна здатність 128 x 128 пікселівЕкран на базі контролера SSD1327 працює з напругами 3,3 В та 5 В, зв'язується через SPI або I2C.
Виробник забезпечує. |
Підключення
Модуль має 7-контактний роз'єм та отвори для пайки – крок 2,54 мм, зв'язок здійснюється через інтерфейс SPI або I2C. Опис окремих контактів можна знайти в таблиці.
| Закріпити | Символ | Опис |
|---|---|---|
| 1 | Віртуальний кредитний центр (VCC) | Напруга живлення від 3,3 В до 5,0 В. |
| 2 | ЗЕМЛЯ | Маса системи. |
| 3 | ДІН | Лінія даних інтерфейсу зв'язку SPI/I2C. |
| 4 | CLK | Тактова лінія інтерфейсу зв'язку SPI/I2C. |
| 5 | КС | Вибір пристрою шини SPI, активований низький рівень. |
| 6 | Округ Колумбія | Вибір режиму роботи - низький означає відправку команд, високий - дані. |
| 7 | RES | Скидання системи, активовано низьким станом. |
Конфігурація

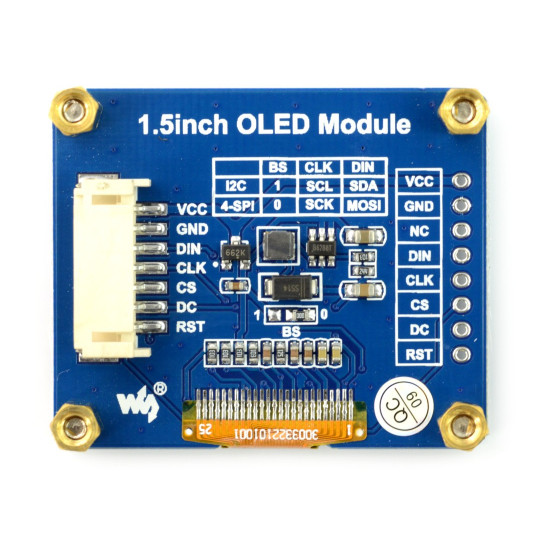

Шина зв'язку вибирається за допомогою перемичок BS0 і BS1, які знаходяться на задній частині плати. За замовчуванням дисплей працює в 4-провідному режимі SPI. Детальна інформація наведена в таблиці нижче.
Режим працювати | Закріпити BS0 | Функція КС | Функція Округ Колумбія | Функція ДІН | Функція СКК |
|---|---|---|---|---|---|
| 4-провідний SPI | 0 | Вибір чіпа | Дані / команди | МОСІ | SCLK |
| I2C | 1 | Північна Кароліна | Вибір адреси i2C | Адвентистська церковна ієрархія | СКЛ |
Перемичка для вибору режиму роботи розташована посередині модуля: BS.
Продукт, сумісний з Arduino Виробник надає користувачам Arduino. |
Специфікація
- Робоча напруга: від 3,3 В до 5,0 В
- Водій: ()
- Зв'язок: SPI/I2C
- Вибір режиму роботи перемичкою BS
- Тип дисплея: OLED
- Діагональ: 1,5 дюйма
- Роздільна здатність: 128 x 128 пікселів
- Кольори: білий
- Кут огляду: понад 160°
- Розміри: 44,5 х 37 мм
| Користувальницькі характеристики | |
|---|---|
| Розділений екран | 128 x 128 пікселів |
| Сенсорний екран | Немає |
| Тест | 4 |
| Екран — діагональ | 1,50 |
| Екран — інтерфейс | SPI + I2C |
| Екранний тип | OLED |
| Вага паковання | 0,026 кг |
| Висота паковання | 2,5 см |
| глибина паковання | 7 см |
| Ширина паковання | 5,5 см |
- Ціна: 1 328 ₴
