Датчик кольору, перетворювач світло-частоти TCS3200D - модуль Iduino ME069
948 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2910565562

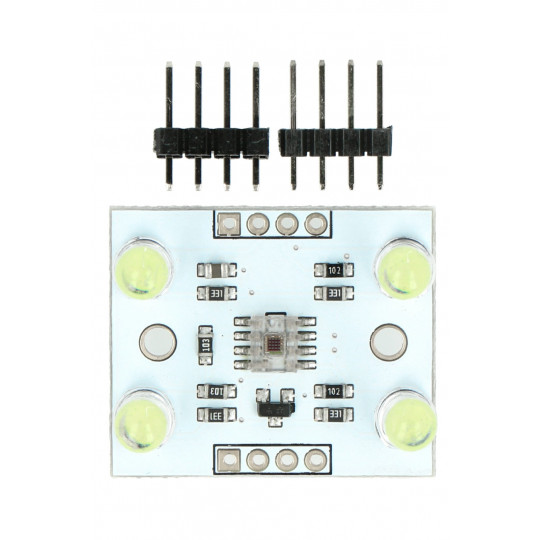

Опис продукту: Датчик кольору, перетворювач світло-частоти TCS3200D - модуль Iduino ME069
Модуль датчика TCS3200D вимірює колір (компоненти RGB - червоний, зелений, синій), видаючи частоту, залежну від інтенсивності світла вибраного кольору. Його можна використовувати за допомогою будь-якого комплекту розробки з мікроконтролером, оснащеним лічильником, такого як STM32Discovery або Arduino.
Експлуатація та виходи
Модуль живиться напругою в діапазоні від 2,7 В до 5,5 В, завдяки чому він працює як у системах 3,3 В, так і 5 В. Датчик можна підключити до будь-якого комплекту розробки з мікроконтролером, оснащеним лічильником (таймером) з частотним входом, наприклад, STM32Discovery або Arduino.
Вихідний сигнал - це сигнал, частота якого залежить від інтенсивності світла, вибраної за допомогою контактів, та кольору.
Детальний опис контактів доступний у таблицях далі в цьому описі. Ці контакти – це популярні роз'єми із золотим штифтом, які дозволяють підключати датчик до основного модуля за допомогою з'єднувальних кабелів.

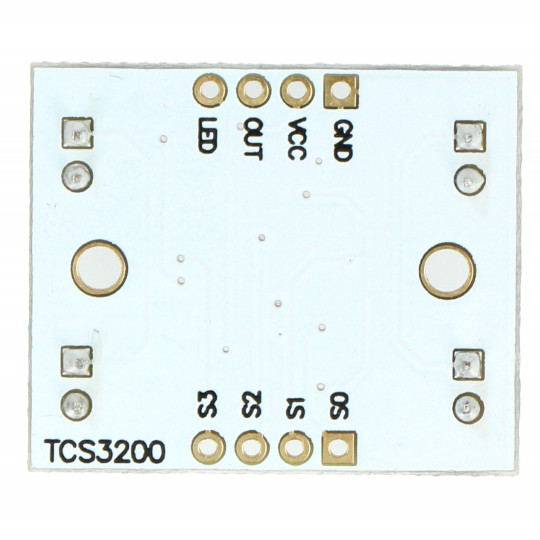

Розпіновка сенсорного модуля TCS320.
Опис розпіновки сенсорного модуля TCS320
Ім'я | Опис |
Віртуальний кредитний центр (VCC) | Напруга живлення від 2,7 В до 5,5 В. |
ЗЕМЛЯ | Масовий потенціал системи. |
ОЕ | Активація частотного виходу OUT. Вивід перемикається у низький стан. |
ВИХІД | Частотний вихід. |
S0, S1 | Входи для масштабування вихідної частоти. Опис нижче. |
С2, С3 | Входи для вибору типу фотодіода. Опис нижче. |
Продукт, сумісний з Arduino Дізнайтеся, як підключити датчик до Arduino, у нашому посібнику. |
Технічні характеристики датчика кольору
- Напруга живлення: від 2,7 В до 5,5 В
- Програмований вибір кольору
- Програмована вихідна частота:
- 500 - 600 кГц
- 100 - 120 кГц
- 10 - 12 кГц
- Похибка нелінійності 0,2% при 50 кГц
- Шпильки: золота шпилька
- Простий зв'язок з мікроконтролером (зчитування частоти)
- Вбудовані 4 світлодіоди, що освітлюють тестований об'єкт
- Розміри: 32 x 25 мм
Деталі в документації.
Конфігурація
Використання конфігураційних вхідних даних С0іС1Вибір вихідного сигналу частоти (дільника) здійснюється за допомогою якого ми можемо вибрати відповідний діапазон частот для використовуваного мікроконтролера. ВходиС2іС3використовуються для вибору вимірювання: червоний, зелений, синій або опція «чистий», тобто без фільтрації (всі компоненти RGB будуть вимірюватися одночасно).
Вибір дільника вихідної частоти
С0 | С1 | Шкала вихідної частоти |
|---|---|---|
L | Датчик вимкнено | |
L | H | 2% 10–12 кГц |
H | L | 20% 100–120 кГц |
H | Н | 100% 500-600 кГц |
Вибір типу фотодіода (фільтрація)
С2 | С3 | Тип фотодіода |
|---|---|---|
L | L | червоний (R) |
L | H | синій (Б) |
H | L | прозорий (RGB) (без фільтрації) |
H | H | зелений (G) |
L (Низький) – низький стан
H (Високий) - низький стан
| Основні атрибути | |
|---|---|
| Тип | Модуль |
| Користувальницькі характеристики | |
| Вага паковання | 0,004 кг |
| Висота паковання | 4 см |
| глибина паковання | 1,5 см |
| Ширина паковання | 3,5 см |
- Ціна: 948 ₴
