Живлення таймера M5Stamp - Модуль керування живленням - BM8563 - M5Stack S005

Опис продукту: M5Stamp Timer Power - модуль керування блоком живлення - BM8563 - M5Stack S005

Таймер живлення M5Stamp – це модуль виробництва M5Stack, який дозволяє дистанційно керувати живленням підключених модулів. Він дозволяє вмикати/вимикати живлення програмно або вручну (за допомогою кнопки, розташованої в центрі плати). Він має вбудований годинник реального часу (RTC) таБМ8563Таймер M5Stamp також оснащений системоюTP4057, який відповідає за живлення підключених компонентів. Модуль використовується в широкому спектрі застосувань «Розумного дому» та «ІноТу». Його можна використовувати для створення таких проектів, як низькоенергетична камера з таймлапсом або дверний дзвінок на батарейках. Він також може служити джерелом живлення для компонентів, що не потребують високого енергоспоживання.

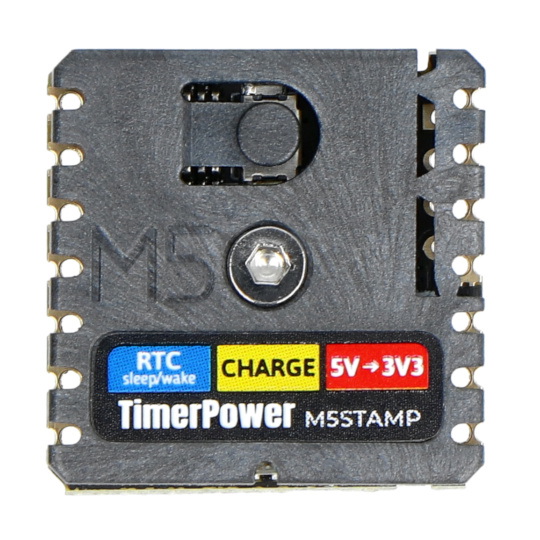

M5Stamp Timer Power - модуль керування живленням - BM8563 - M5Stack S005.

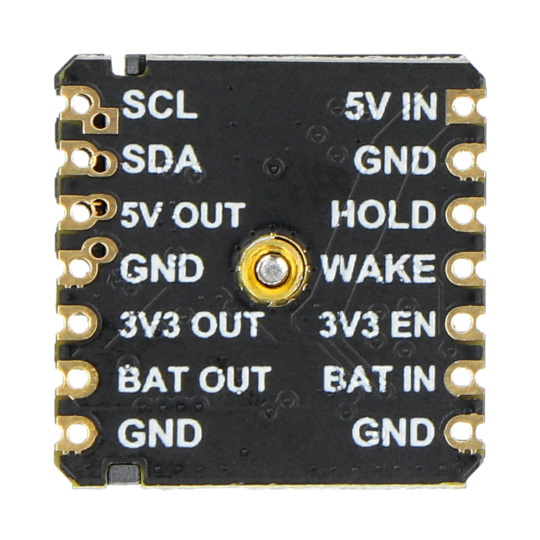

Усі контакти модуля описані на зворотному боці плати.

Особливості модуля

• Розпізнавання виводів/виводів, SMT, DIP, підтримка вільного проводу
• Ручне або програмно-кероване пробудження або перехід у режим глибокого сну
• Вбудований перетворювач напруги постійного струму 5 В на 3,3 В

Технічні характеристики таймера M5Stamp

• Вбудований час реального часу: BM8563
• Вбудований блок живлення: TP4057
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу:
• за замовчуванням: 0x51
• запис: 0xA2
• прочитано: 0xA3
• Крок між штифтами: 2,54 мм
• Робоча температура: від 0°C до 60°C
• Розміри модуля: 20 x 20 x 5 мм
• Вага: 2,6 г

Вміст набору

• M5Stamp Timer Power - модуль керування живленням - BM8563 - 1 шт.
• 4-контактний роз'єм HY2.0 - 1 шт.
• Шестигранний ключ - 1 шт.

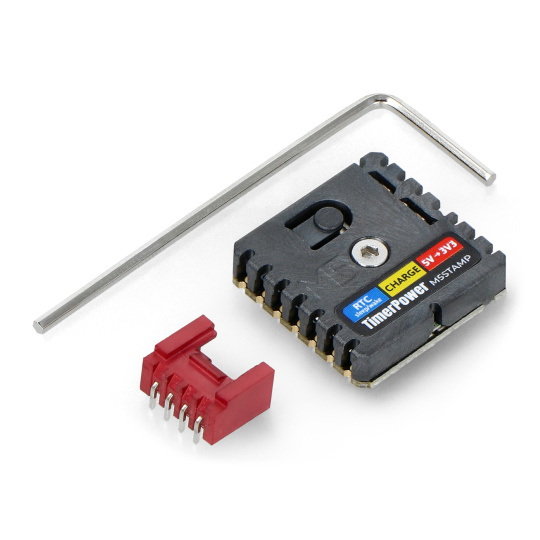

Елементи, що входять до комплекту.
