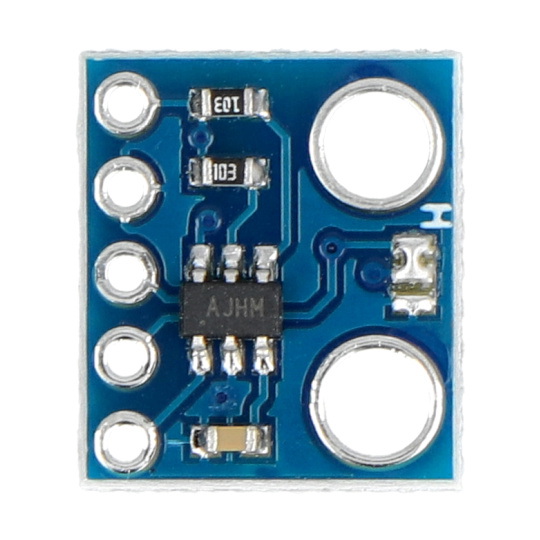

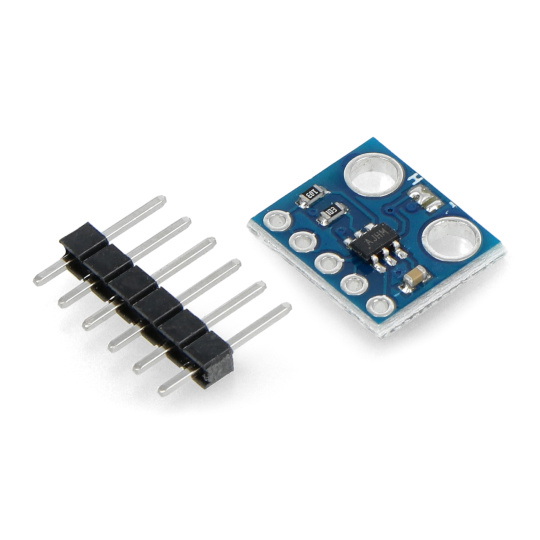

ЦАП MCP4725 - перетворювач I2C

Опис продукту: Перетворювач ЦАП MCP4725 на I2C

Модуль з перетворювачемцифрово-аналоговий MCP4725. Дозволяєотримати аналоговий сигнал з будь-якого мікроконтролера, оснащеного інтерфейсом зв'язку I2C, наприклад, Arduino. Система живиться напругою в діапазонівід 2,7 до 5,5 В, має роздільну здатність 12 біт. ЦАП використовуються для таких речей, як генерація звуку, керування музичними інструментами та багатьох інших проектів.

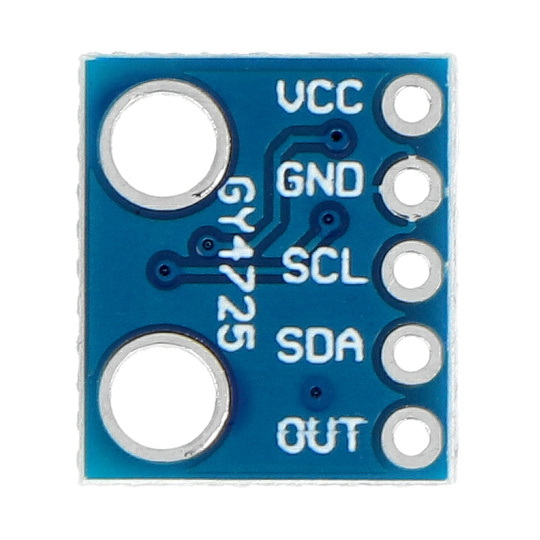

Розпіновки ЦАП

• ВИХІД- аналоговий вихід

• Адвентистська церковна ієрархія- лінія передачі даних шини I2C
• СКЛ- лінія тактової частоти шини I2C
• Віртуальний кредитний центр (VCC)- напруга живлення в діапазоні від 2,7 до 5,5 В
• ЗЕМЛЯ- маса системи

Технічні характеристики ЦАП MCP4725

• Напруга живлення: від 2,7 до 5,5 В
• Роздільна здатність: 12 біт
• Інтерфейс зв'язку: I2C
• Вбудована пам'ять EEPROM
• Розміри модуля: 15 x 15 мм

ЦАП MCP4725 - перетворювач I2C

Цей корисний та компактний модуль включаєЦАПвід Microchip, оснащений вбудованим вихідним буфером та пам'яттю EEPROM, що дозволяє зберігати налаштування регістра ЦАП та параметри конфігурації - завдяки цьому, після відключення та відновлення живлення, перетворювач може повернутися до попереднього стану та автоматично та негайно встановити значення вихідної напруги, відновлене з пам'яті.

ЦАПшироко використовуються в аудіосистемах (перетворення звуку з цифрового в аналоговий), вимірювальних системах (корекція зміщення операційних підсилювачів та компараторів, генерація сигналів для збудження тестованого об'єкта тощо) та багатьох інших. Варто додати, що у випадку платЦАП ArduinoЗовнішній компенсує відсутність такого перетворювача в структурі мікроконтролера. Пропонований нами модуль також може використовуватися з іншими оціночними платами або різними прототипами власної розробки.
