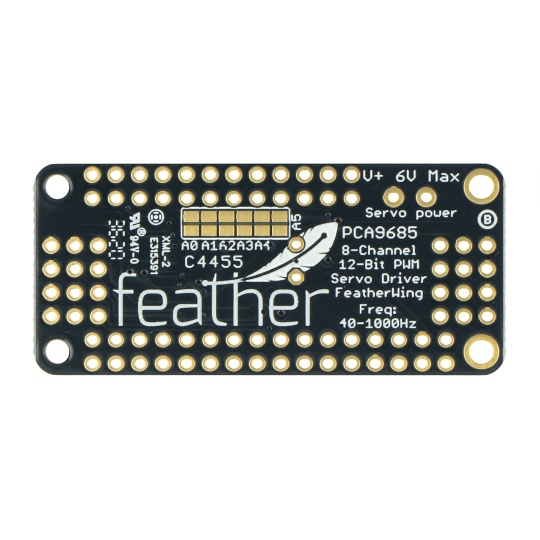

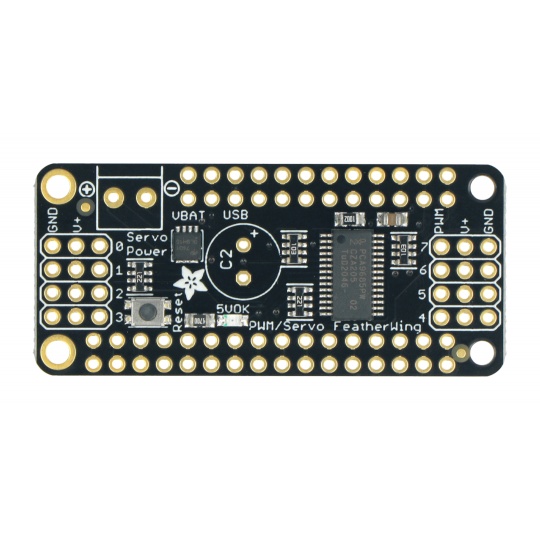

ШІМ контролер двигуна та сервомеханізму - I2C 8-канальний - PCA9685 - Feather shield - Adafruit 2928

Опис продукту: ШІМ-двигун та сервоконтролер - I2C 8-канальний - PCA9685 - Захисне покриття - Adafruit 2928

Накладка для виробів сімейства Feather у вигляді8-канальнийдвигун і сервоконтролер. Керування здійснюється за допомогою сигналуШІМ(широтно-імпульсна модуляція). Контролер використовує шинуI2Cдля зв'язку з основним модулем, наприклад, Arduino. Його можна використовувати, серед іншого, в роботах-проектах, завдання яких полягає в одночасному управлінні вісьмома окремими компонентами.

ШІМ-двигун та сервоконтролер - I2C 8-канальний.

Спеціальні функції

• Керується через шину I2C за допомогою ШІМ-сигналу, тому сигнал не потрібно передавати безперервно
• Підтримуваний діапазон напруги від 3,3 В до 6 В
• Регульована частота ШІМ приблизно до 1,6 кГц
• Оснащений вісьмома 12-бітними каналами керування
• Захист від зворотної полярності на вхідних роз'ємах
• Зелений світлодіод, що вказує на правильну роботу контролера
• Добре продуманий дизайн, що дозволяє складати елементи один на одного
• Резистори на 220 Ом, розміщені на всіх вихідних лініях

Технічні характеристики контролера Adafruit

• Сумісний з модулями сімейства Feather
• Вбудований чіп: PCA9685
• Тип: ШІМ-контролер двигуна
• Кількість каналів: 8
• Робоча частота: від 40 Гц до 1000 Гц
• Інтерфейс зв'язку: шина I2C
• Регулювання частоти ШІМ: до 1,6 кГц
• 12-бітна роздільна здатність для кожного виходу сервоприводу, тобто приблизно 4 мкс при частоті оновлення 60 Гц
• Налаштовуваний двотактний або відкритий стік вихід
• Розміри: 50,8 x 22,9 x 1,6 мм
• Вага: 3,9 г

Комплект також містить спеціальні роз'єми Goldpin, які потрібно припаяти самостійно.

Модуль має позолочені паяльні контактні площадки з кроком 2,54 мм.

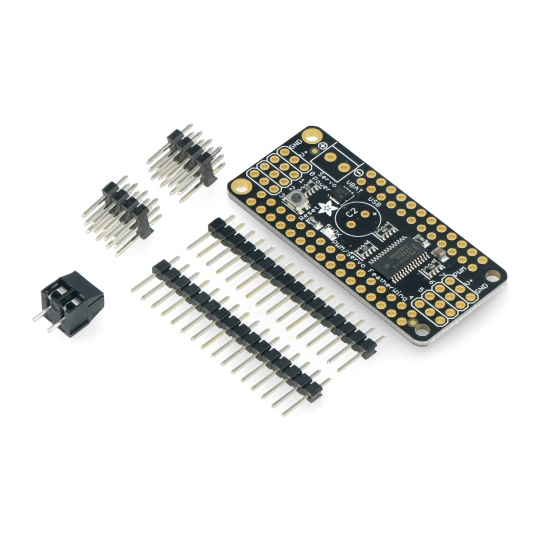

Вміст набору

• Контролер двигуна та сервоприводу - 8-канальний
• Роз'єми Goldpin - крок 2,54 мм:
• 2x4 - 2 шт.
• 1x16 - 2 шт.
• Клемний роз'єм - 1x2 (чорний або синій - надсилається випадковим чином)
