Seeed Xiao RA4M1 - ARM Cortex M4 - Seeedstudio 102010551

Опис продукту: Seeed Xiao RA4M1 - ARM Cortex M4 - Seeedstudio 102010551

Xiao RA4M1 — це плата розробки від Seeedstudio, яка пропонує широкий спектр функцій у класичному форм-факторі Xiao. Вона використовує32-бітний мікроконтролер Renesas RA4M1(ARM Cortex M4, 48 МГц), пропонуючи 256 КБ флеш-пам'яті, 32 КБ оперативної пам'яті та 8 КБ EEPROM. Він має19 контактів вводу/виводу, включаючи 14 аналогових контактів, та інтерфейси, такі якCAN, USB 2.0, 14-бітний АЦП, 12-бітний ЦАП та RGB-світлодіодВін має кнопки скидання та завантаження, а завдяки низькому споживанню струму (45 мкА) та вбудованій схемі заряджання ідеально підходить для проектів з живленням від батарейок. Сумісність зІнтегроване середовище розробки Arduinoспрощує програмування, а його малі розміри (21 x 17,8 мм) дозволяють використовувати його в проектах з обмеженим простором.

Seeed Xiao RA4M1 - ARM Cortex M4 - Seeedstudio 102010551.

Використовуючи той самий 32-бітний мікроконтролер R7FA4M1AB3CFM, що й Arduino Uno R4, він забезпечує повну сумісність з Arduino IDE.

Основні характеристики плати Seeed Xiao RA4M1

• Високопродуктивний мікроконтролерRenesas RA4M1 (32-бітний ARM Cortex M4, до 48 МГц) з 256 КБ флеш-пам'яті та 32 КБ SRAM
• Широкі апаратні ресурси14-бітний АЦП, 12-бітний ЦАП, інтерфейс CAN BUS, USB 2.0 та вбудований RGB-світлодіод

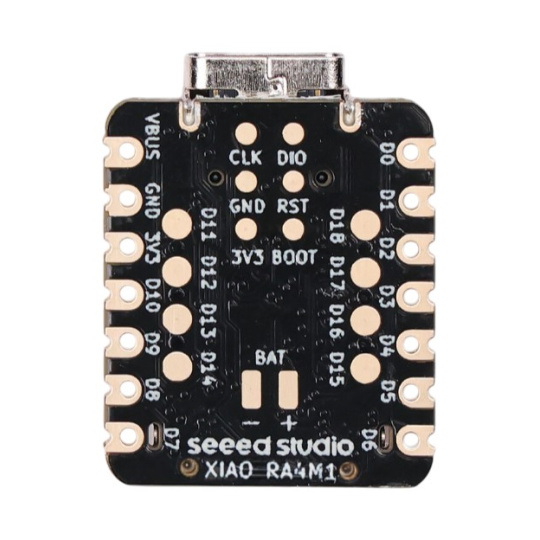

• Більше GPIO19 контактів GPIO (включаючи 8 нових, додаткових на нижній частині плати) дозволяють реалізовувати складніші проекти
• Розширені функції безпекиАпаратне шифрування, безпечне завантаження та зберігання ключів, а також інші функції для захисту ваших програм
• Сумісність з Arduino IDEсприяє створенню проектів та прототипування
• Ефективне споживання енергії4 режими роботи, споживання енергії в режимі глибокого сну становить лише 45 мкА, підтримка заряджання акумулятора
• Компактний розмірФормат 21 x 17,8 мм, ідеально підходить для складання пристроїв з обмеженим простором

Серія Seeed Xiao – вибір залежно від ваших потреб

Плати серії Seeed Xiao вирізняються мінімалістичним розміром (21 x 17,8 мм) та високою функціональністю, що робить їх ідеальними для застосувань в обмеженому просторі. Порівняно з іншими моделями, такими як Seeed Xiao ESP32-C3 або Seeed Xiao ESP32-C6, які пропонують можливості Wi-Fi та Bluetooth,Xiao RA4M1 зосереджений на низькому енергоспоживанні, безпеці та великій кількості контактів вводу/виводу.Це ідеальний варіант для застосуванняз CAN-зв'язкома також для тих, кому потрібна менша обчислювальна потужність з повною сумісністю з Arduino IDE.

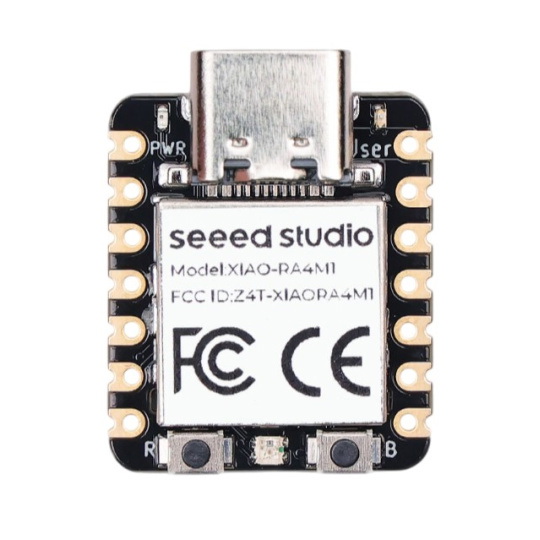

Розподіл компонентів на платі

1. Світлодіод заряджання
2. Кнопка скидання
3. RGB-світлодіод
4. Кнопка завантаження
5. Світлодіод користувача

Бачив розпіновку Сяо.

Застосування модуля

Xiao RA4M1 ідеально підходить для проектів з живленням від батарей, таких як портативні пристрої, робототехніка, системи керування, освіта та створення прототипів. Завдяки низькому енергоспоживанню та широкому функціоналу, плата...Ідеально підходить для застосувань, що вимагають малих розмірів та тривалої роботи від акумулятораЦе також чудове рішення для виробничих проектів завдяки простому складанню.

Технічні характеристики Seeed Xiao RA4M1

• Чіп: Renesas RA4M1 ARM Cortex-M4, 48 МГц
• Флеш-пам'ять: 256 кБ
• Оперативна пам'ять: 32 кБ
• EEPROM: 8 кБ
• Роз'єми вводу/виводу: 19 контактів (14 аналогових, 19 цифрових, 2x I2C, 2x UART, 2x SPI)
• Інтерфейси: CAN, USB 2.0
• Джерело живлення: 5 В (USB Type-C), 3,8 В (батарея)
• Безпека: AES128/256, безпечне завантаження
• Споживання енергії: 45 мкА в режимі глибокого сну
• Робоча температура: від -20°C до 70°C
• Сумісність: Arduino IDE
• Розміри: 21 x 17,8 мм

Вміст набору

• 1x Сіїд Сяо RA4M1
• 2 7-контактні роз'єми
