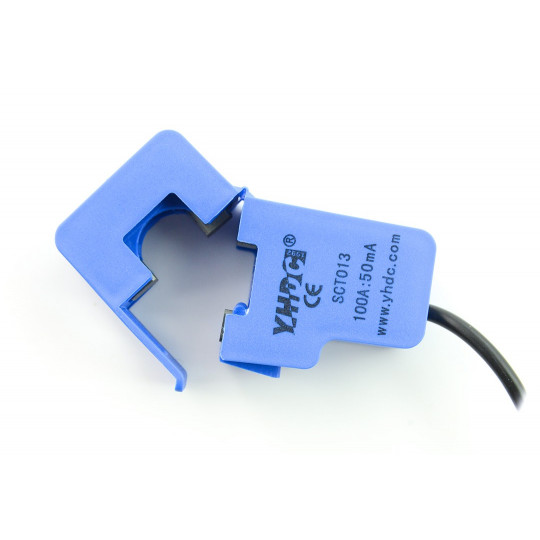

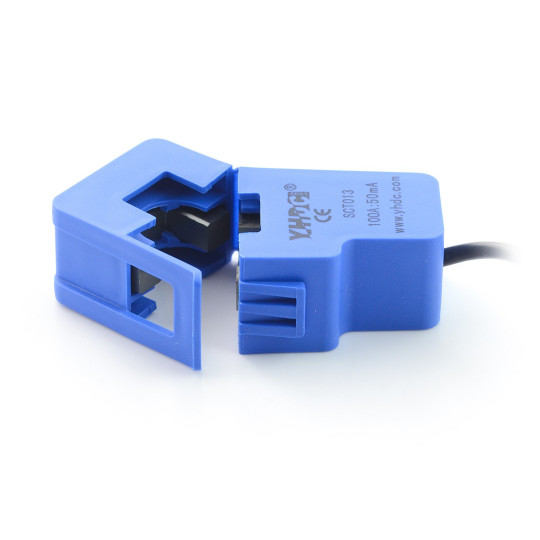

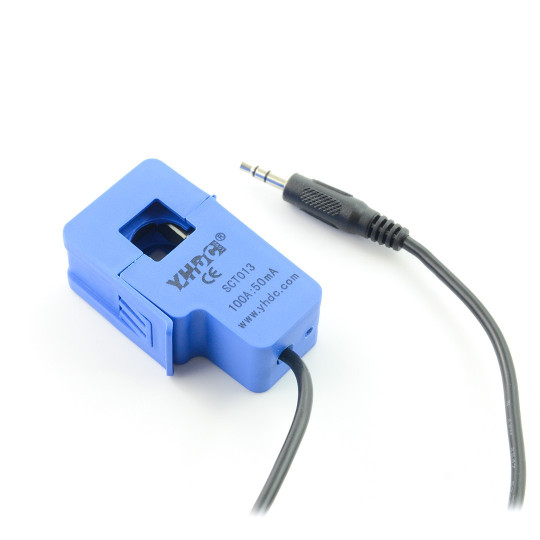

Датчик змінного струму AC SCT 013-100 - до 100 А

Опис продукту: Датчик змінного струму AC SCT 013-100 - до 100 А

Датчик, який дозволяєВимірювання змінного струмуЗмінний струм, що протікає в дроті, без необхідності зняття ізоляції. Вимірювання виконуєтьсячерез ізоляціюна одному дроті вихід є аналоговою напругоювід 0 В до 1 В.

Технічні характеристики датчика SCT 013-100

• Вхідний струм: від 0 до 100 А змінного струму
• Вихідний струм: від 0 до 50 мА
• Вихідна напруга: від 0 до 1 В змінного струму
• Діапазон робочих температур: від -25°C до 70°C
• Довжина кабелю: 1 м
• Розміри: 13 x 13 мм

Датчик змінного струму AC SCT 013-100 - до 100 А.

Універсальний трансформатор струму

Датчик змінного струму SCT 013-100 вимірює змінний струм до 100 А. Вихідний сигнал – це невеликий струм, пропорційний струму, виміряному в дроті, до якого прикріплено затискач датчика. Значення 100 А в тестованому колі відповідає 50 мА на виході трансформатора.

Датчики струмуТрансформатори серії SCT 013 доступні у двох версіях, що відрізняються компонентами, встановленими на заводі в корпусі трансформатора. Представлена тут версія має два діоди (підключені паралельно до обмотки), які діють як обмежувачі вихідного сигналу. Ми також пропонуємо моделі з вихідною напругою, що працюють до 30 А та 20 А, причому остання пропонується в комплекті з підсилювальним модулем, сумісним із системою DFRobot Gravity.

Типи датчиків струму

Існує кілька методів вимірювання струму. Найпростіший використовує шунт — потужний резистор з низьким опором (часто значно нижче 1 Ом), на який подається напруга, прямо пропорційна вимірюваному струму та опору шунта. Однак така схема не забезпечує гальванічної розв'язки між вимірюваним колом та вимірювальною системою.

Тому набагато безпечніше використовувати датчик, який вимірює струм у колі, що тестується, за допомогою магнітного зв'язку. Трансформатори струму (також відомі як трансформатори струму) працюють таким чином, але зазвичай вони потребують додаткової схеми підсилювача. Попередньо калібровані напівпровідникові датчики Холла є найпростішими з точки зору застосування – їхній вихідний сигнал – це напруга, яку можна легко виміряти за допомогою АЦП, такого як Arduino. Їхньою унікальною перевагою є здатність працювати як з постійним, так і зі змінним струмом.
