РК-TFT резистивний сенсорний екран 5 дюймів 800x480 пікселів HDMI + GPIO для Raspberry Pi 4/3/2/B+/Zero - Waveshare 10563

Опис продукту: Сенсорний екран Waveshare - резистивний LCD TFT 5'' 800x480px HDMI + GPIO для Raspberry Pi 4/3/2/B+/Zero

5" резистивний сенсорний екран для Raspberry Pi з роздільною здатністю 800 x 480 px. Працює з Raspberry Pi версій 4, 3, 2, B+, Zero і Zero W через роз'єм HDMI і GPIO - відповідні роз'єми входять в комплект. Пристрій також працює з міні-комп'ютерами: Banana Pi і Beagle Bone Black.

Пристрій взаємодіє через роз'єм HDMI (зображення) та контакти GPIO (сенсор).

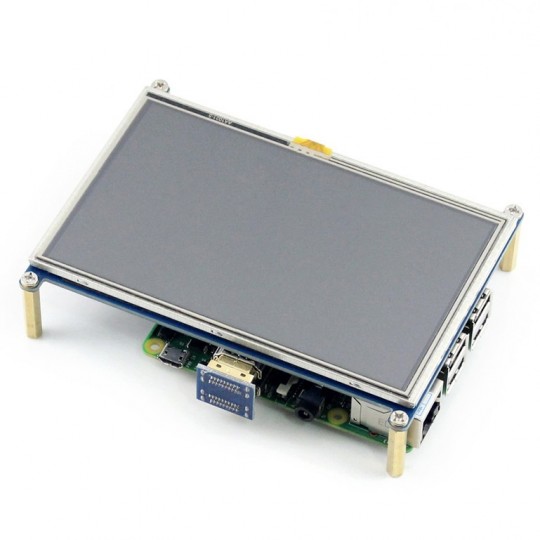

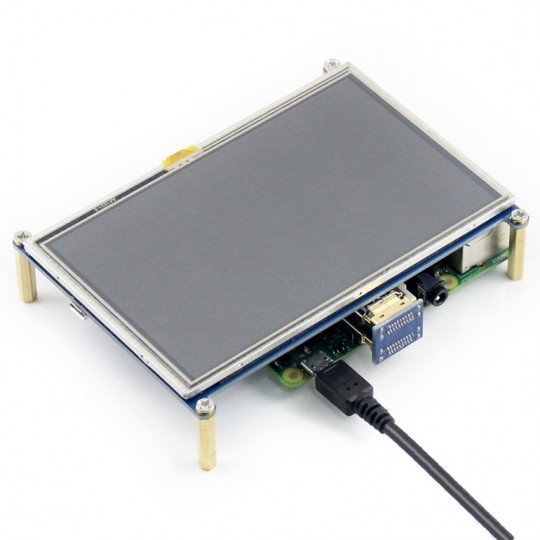

Приклад підключення екрана до Raspberry Pi.

Підключення до Raspberry Pi

Щоб активувати екран, потрібно розмістити пристрій на контактах GPIO Raspberry Pi та встановити роз'єм HDMI.

Програмне забезпечення для відображення

Виробник підготував операційну систему з встановленими драйверами. Систему потрібно розпакувати за допомогою відповідної програми, такої як WinZip, та завантажити на карту за допомогою цієї програми.

Знімок екрана програми, після вибору системи просто натисніть кнопку «Записати» та дочекайтеся завершення процесу встановлення.

Інтерфейс GPIO сенсорного дисплея

Справа

Ми також пропонуємо спеціальний корпус, який дозволяє розташувати екран під кутом 45° або 60°. Корпус постачається з гвинтами для кріплення Raspberry Pi за екраном.

Характеристики сенсорного екрану Waveshare

• Тип: сенсорний екран, резистивний
• Діагональ: 5 дюймів
• Роздільна здатність: 800 x 480 пікселів
• Працює з: Raspberry Pi версії 4, 3, 2, B+, Zero і Zero W (працює безпосередньо з системою від виробника)
• Екран використовує 26 контактів GPIO
• Також працює з усіма пристроями HDMI (сенсорний екран тоді недоступний)
• 4 монтажні отвори (гвинти в комплекті)
• Розміри екрана: 121 x 76 мм

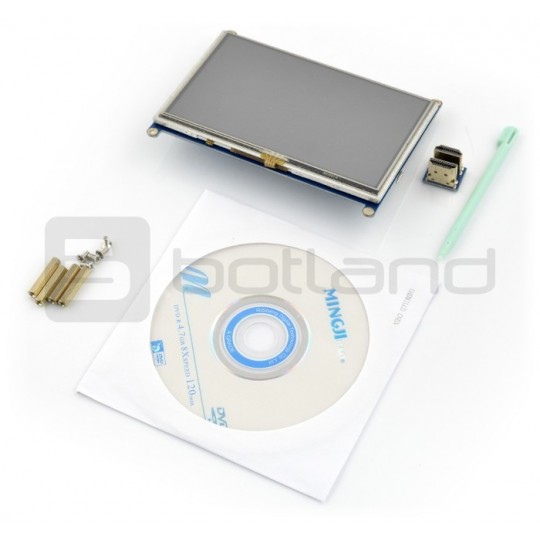

Комплект включає

• 5-дюймовий сенсорний екран, резистивний
• роз'єм HDMI
• Сенсорний стилус
• Монтажні гвинти

У нашій пропозиції ви також знайдете

• Спеціалізовані житла
• 5-дюймовий екран у комплекті з чорно-білим корпусом

Ідеальний дисплей для різних застосувань

РК-TFT резистивний сенсорний екран 5 дюймів 800x480 пікселів HDMI + GPIO для Raspberry Pi 4/3/2/B+/Zero - Waveshare 10563– ще одна пропозиція відомого бренду Waveshare, адресована шанувальникам міні-комп’ютерів серії Raspberry Pi.

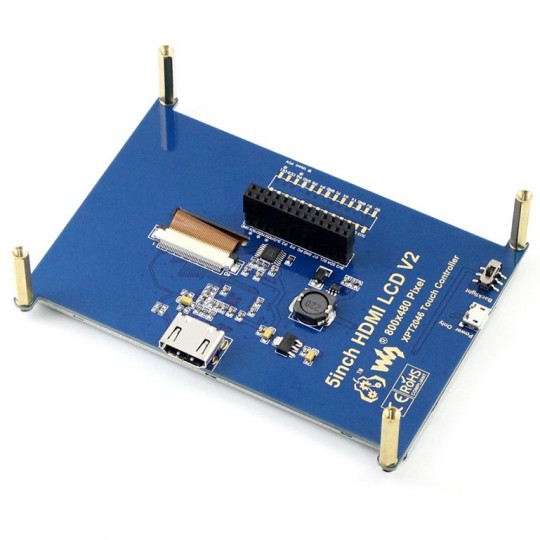

Представлений дисплей має форму накладки, яка безпосередньо взаємодіє з міні-комп'ютером, підвішеного під тильною поверхнею друкованої плати модуля. Для передачі зображення використовується порт HDMI (до якого «малина» підключається через спеціальний жорсткий перехідник), аекран сенсорний екранпідтримується лініями GPIO.

Інші параметри екрана Waveshare 10563

Пропоновано нами5'' TFT LCD резистивний сенсорний екран з роздільною здатністю 800x480px, сумісний з Raspberry Pi 4/3/2/B+/Zero, також може бездоганно працювати з конкурентними міні-комп’ютерами Banana Pi та BeagleBone Black.

Розміри друкованої плати екрану становлять 121 х 76 мм, а разом з чотирма виступаючими кутами з отворами для кріплення досягають 121 х 89,55 мм. Розмір отворів 115 х 84 мм - в комплект входять відповідні гвинти для кріплення дисплея в корпус цільового пристрою.
