Опис продукту: Піновий розширювач - 4-канальний - з мультиплексором I2C - PCA9546 - STEMMA QT / Qwiic - Adafruit 5664

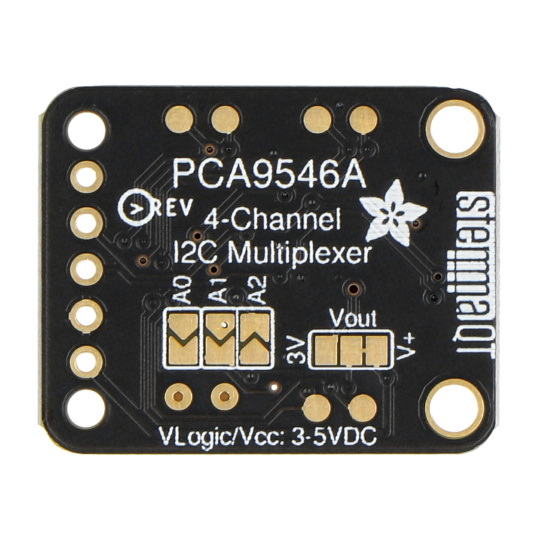

Модуль мультиплексора виробництва Adafruit і оснащений схемоюPCA9546, яка є заміною загальновживаної системиTCA9548AМодуль дозволяє підключити до4 окремі цифрові шини I2Cдо одного інтерфейсу мікроконтролера. Адреса шини I2C, яку займає мультиплексор,0x70, його також можна налаштувати з точки зорувід 0x70 до 0x77за допомогою перемичок, розташованих на задній панелі модуля. Ці контакти є роз'ємамиSTEMMA QT / Qwiic, розташовані попарно по обидва боки тарілки.

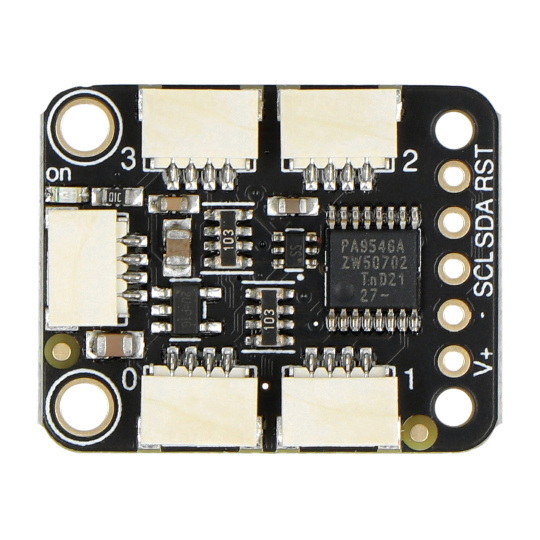

Піновий розширювач - 4-канальний - з мультиплексором I2C - PCA9546 - STEMMA QT / Qwiic - Adafruit 5664.

Зразок схеми підключення. У комплект поставки входить лише розширювач контактів Raspberry Pi. Кабелі та периферійні пристрої необхідно купувати окремо.

Схема підключення та опис розпіновки

Контакти модуля використовуються як роз'єми STEMMA QT / Qwiic, що дозволяє швидко підключати периферійні пристрої без необхідності паяння. Підключіть контакти, як показано нижче:

• VIN - контакт живлення 3V (червоний дріт)
• GND - системне заземлення (чорний провід)
• SCL - лінія тактового сигналу шини I2C (жовтий провід)
• SDA - лінія передачі даних шини I2C (синій провід)

Технічні характеристики модуля

• Тип: контактний розширювач з мультиплексором
• Вбудований чіп: PCA9546
• Кількість каналів: 4
• Інтерфейс зв'язку: шина I2C
• Адреса шини: 0x70, адресу можна змінити з 0x70 на 0x77
• Напруга живлення: від 3 В до 5 В або 3 В / 500 мА
• Розпиновка: роз'єми STEMMA QT / Qwiic
• Розмір плати: 25,3 х 20,3 х 4,8 мм
• Вага: 2,5 г

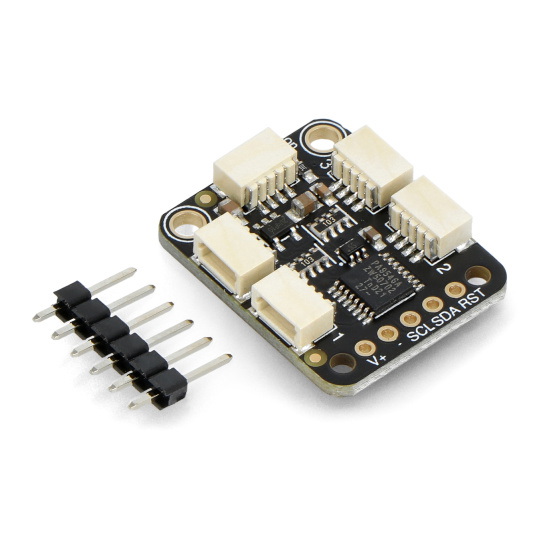

Вміст набору

• Піновий розширювач - 4-канальний - з мультиплексором I2C - PCA9546 - STEMMA QT / Qwiic
• Смужка Goldpin 1x6 - крок 2,54 мм

Елементи, що входять до комплекту.
