Fermion - датчик якості повітря ENS160 - DFRobot SEN0515

Опис товару: Fermion - датчик якості повітря ENS160 - DFRobot SEN0515

Сенсорний модуль базується на системі ENS160, яка використовується для контролю чистоти повітря в приміщенні. Він обробляє дані IAQ (якість повітря в приміщенні), такі якТелевізійний осередок (TVOC)(Загальна кількість летких органічних сполук),еCO2(CO2-еквівалент),ІКВ(Індекс якості повітря). Живиться від напруги3,3 В. Модуль споживає дуже мало енергії і дуже точний. Спілкується через інтерфейсI2CіСПІ.

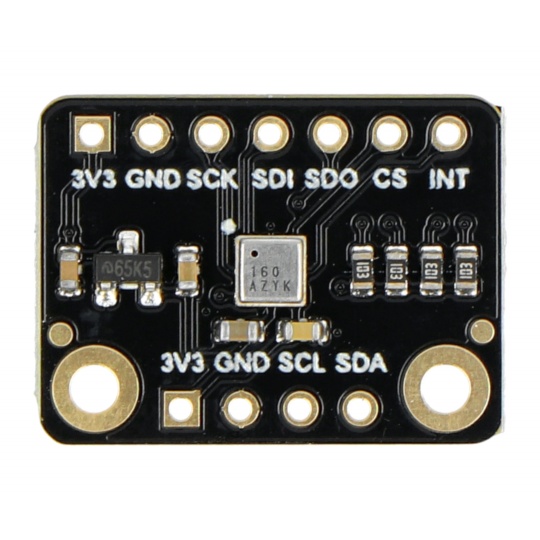

Fermion - датчик якості повітря ENS160 - DFRobot SEN0515.

Схема підключення датчика якості повітря ENS160 до FireBeetle ESP32-E. З лівого боку є підключення для I2C, а з правого для SPI.

Схема підключення датчика якості повітря ENS160 - DFRobot SEN0514

На схемі показано підключення модуля до плати FireBeetle ESP32-E. Датчик використовує інтерфейс I2C або SPI для зв'язку.Штифти датчика чистоти повітря ENS160:

• 3V3джерело живлення
• ЗЕМЛЯмаса
• СКЛлінія тактової частоти шини I2C
• Адвентистська церковна ієрархіяЛінія передачі даних шини I2C
• СККлінія тактової частоти шини SPI
• SDIВхідні дані шини SPI
• СДОВихід даних шини SPI
• КСВибір SPI
• ВНУТРІШНЄ: контакт переривання

Підключення датчика до Raspberry Pi

Модуль датчика сумісний з Raspberry Pi та має бути підключений згідно зі схемою. Датчик використовує інтерфейс I2C або SPI для зв'язку.

Функції датчика DFRobot

• Час прогріву менше 3 хвилин, швидке зчитування даних
• Точне зчитування даних завдяки використанню високоякісних систем
• Зчитування даних про навколишнє середовище: TVOC, eCO2, AQI

Підключення датчика якості повітря ENS160 до Raspberry Pi. Ліва сторона — це роз'єм I2C, а права — роз'єм SPI.

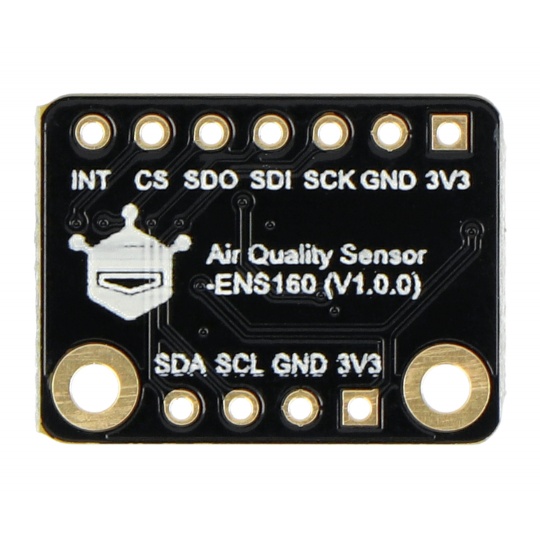

Датчик якості повітря ENS160 версії V1.0.0.

Технічні характеристики датчика якості повітря ENS160

• Напруга живлення: 3,3 В
• Споживання струму: 29 мА
• Інтерфейс зв'язку: I2C, SPI
• Адреса I2C: 0x52, 0x53
• Діапазон робочих температур: від -40°C до 85°C
• Діапазон робочої вологості: від 5% до 95% відносної вологості
• Діапазон вимірювання eCO2: від 400 ppm до 65000 ppm
• Діапазон вимірювання TVOC: від 0 ppb до 65 000 ppb
• Розміри модуля: 20 x 15 мм

Вміст набору

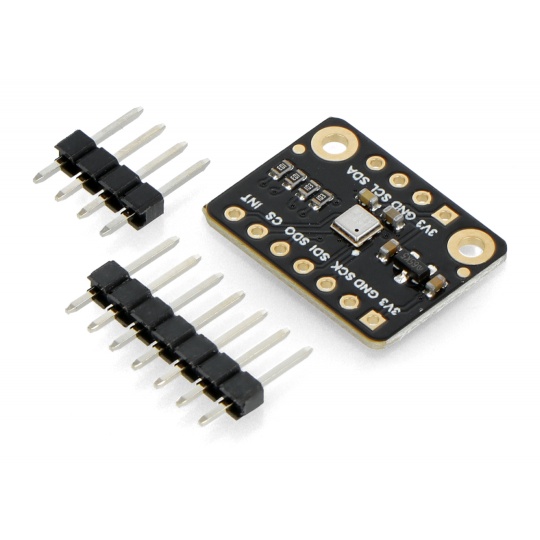

• Fermion - датчик якості повітря ENS160 - DFRobot SEN0515
• Гравітаційний кабель - 4-контактний I2C
