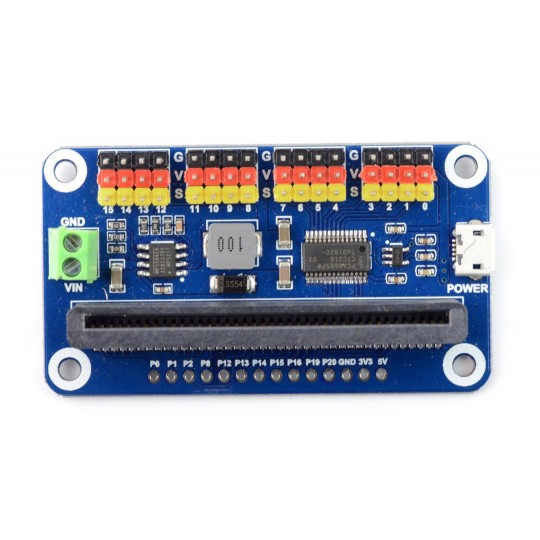

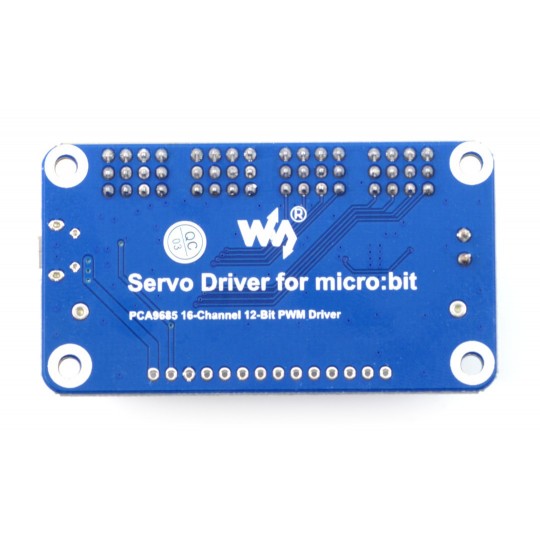

Сервопривід - 16 сервоприводів для BBC micro:bit - Waveshare 15072

Опис продукту: Сервопривід - 16 сервоприводів для BBC micro:bit - Waveshare 15072

Плата розширення для модулямікро:бітДозволяє контролювати16 сервоприводівчерез інтерфейсI2Cz12-бітна роздільна здатністьдля кожного каналу. Джерелом живлення може бути5 Ввід роз'єму POWER абовід 6 до 12 Вчерез гвинтовий роз'єм VIN.

На платі є регулятор напруги5 Вякий може забезпечити максимальний струм3 А.Він працює з більшістю сервоприводів, які ми пропонуємо. Виробник надає дуже детальний посібник користувача та зразок вихідного коду.

Продається лише сервоконтролер, модуль micro:bit необхідно купувати окремо.

Технічні характеристики контролера

• Напруга живлення:
• Роз'єм живлення: 5 В
• VIN: від 6 В до 12 В
• Вихідна напруга сервоприводу: 5 В
• Максимальна вихідна потужність: 15 Вт
• Логічна напруга: 3,3 В
• Драйвер: PCA9685
• Інтерфейс керування: I2C
• Роздільна здатність: 12 біт (шкала 4096)
• Кількість каналів: 16
• Розміри пластини: 65 x 36 мм
• Ширина монтажного отвору: 3 мм

Сервопривід - 16 сервоприводів для BBC micro:bit - Waveshare 15072

Сервопривід Waveshare 15072 – це розширення, яке виконує роль контролера. Розроблений спеціально для BBC micro:bit, пристрій може одночасно керувати до 16 окремими сервоприводами.

Пристрій може живитися безпосередньо від плати micro:bit напругою 5 В або підключатися до окремого джерела живлення напругою від 6 В до 12 В. Максимальна вихідна потужність не перевищує 15 Вт, при цьому напруга логічної частини становить 3,3 В.

Micro:bit - розширення драйвера сервоприводів, тобто драйвер для 16 сервоприводів

Пристрій оснащений 16 окремими каналами, що дозволяє користувачеві підключити його до плати micro:bit та реалізувати власне програмне забезпечення, здатне керувати до 16 механічними сервоприводами. Роздільна здатність розширення становить 12 біт, а його фізичні розміри — 65 мм x 36 мм, а монтажні отвори — 3 мм завширшки.

Наша пропозиція включає багато інших розширень для розробницьких плат micro:bit. Ці розширення дозволять вам втілити тисячі ідей для нових пристроїв і, перш за все, розвинути свої навички в електроніці, робототехніці та автоматизації.
