Великий кнопковий MOSFET MP 4.5-40V/8A - із захистом від зворотного струму - Pololu 2812

Опис продукту: Великий кнопковий MOSFET MP 4.5-40V/8A - із захистом від зворотного струму - Pololu 2812

Модуль з кнопкою як альтернатива механічним кнопкам. Перемикач є бістабільним, тобто одне натискання вмикає живлення, а інше вимикає його. Додаткові входи дозволяють виконувати такі функції, як автоматичне вимкнення. Модуль працює від напруги.від 4,5 В до 40 Впри споживанні потужностівниз 8 АПлата має невелику вбудовану кнопку та дозволяє підключати зовнішні кнопки. Струм перемикача не впливає на керовану схему, що дозволяє використовувати різні кнопки для керування значною потужністю приймача.

Великий кнопковий MOSFET MP 4.5-40V/8A - із захистом від зворотного струму - Pololu 2812.

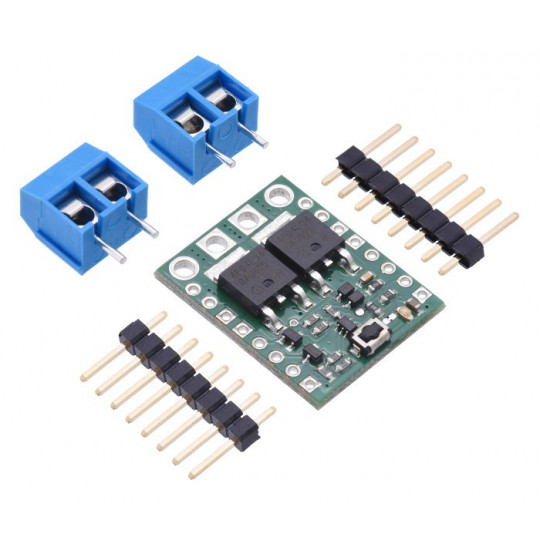

Модуль постачається з гвинтовими роз'ємами та роз'ємами Goldpin.

Технічні характеристики перемикача

• Максимальна напруга: 40 В
• Рекомендована робоча напруга: від 4,5 до 32 В
• Безперервний струм при 55 °C: 4 А
• Безперервний струм при 150 °C: 8 А
• Максимальний струм: 40 А
• Колір світлодіода: зелений

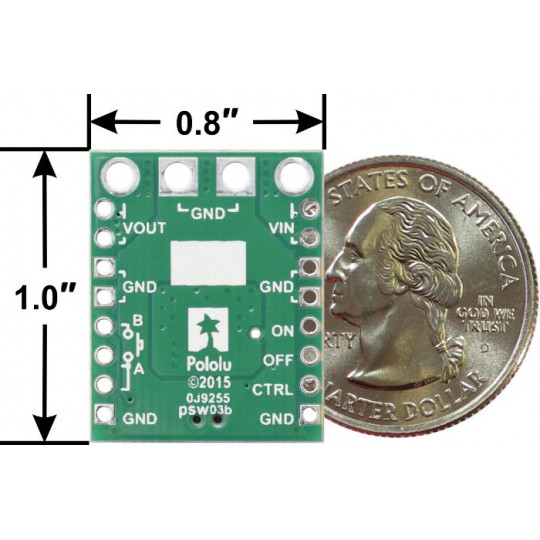

• Розміри: 20 x 25 x 4 мм
• Вага: 2,7 г

Переваги

• Малий розмір
• Захист від зворотного потоку
• Можливість підключення кількох перемикачів для покращеного керування
• Кращі характеристики, ніж у механічних перемикачів
• Можливість самостійного перемикання
• Можливість цифрового керування за допомогою зовнішніх пристроїв

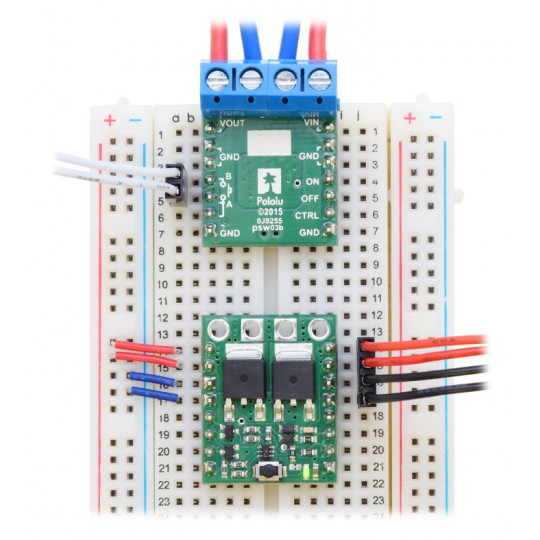

• Сумісні розпіновки з макетною платою, крок 2,54 мм

Дефекти

• Перемикач однонаправлений (напругу VOUT не можна перемикати на VIN)
• Обмежений діапазон напруги
• Перемикач може втратити свій стан після відключення живлення (за замовчуванням він вимкнений під час першого подання живлення, але може бути ввімкнений за замовчуванням поблизу верхнього робочого діапазону).
• Працює лише з постійним струмом
• Відсутність повної ізоляції у вимкненому стані

Великий кнопковий MOSFET MP 4.5-40V/8A - із захистом від зворотного струму - Pololu 2812.

Використання перемикача

Для базового використання достатньо вбудованої кнопки. Одне натискання вмикає живлення, а інше вимикає його. Більш розширені опції контролюються рештою контактів:
