2.23'' OLED-дисплей 128x32px - SPI/I2C - чорно-білий - для Raspberry Pi Pico - Waveshare 19750

Опис продукту: 2.23'' OLED-дисплей 128 x 32 пікселів - SPI / I2C - чорно-білий - для Raspberry Pi Pico - Waveshare 19750

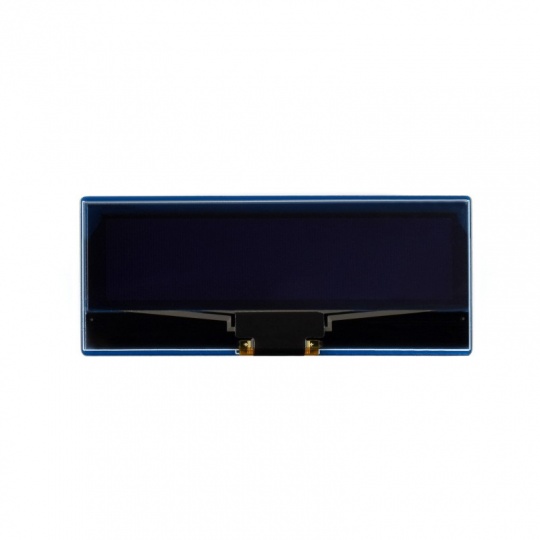

Дисплей, присвячений популярній версії Raspberry Pi Pico. Він має вбудований контролер.SSD1305і користується автобусамиСПІiI2CРоздільна здатність екрана128 x 32 пікселів, а його діагональ дорівнює2,23 дюймаМодуль представляє зображення у двох кольорах -чорнийiбілий, а розмір одного пікселя становить 0,41 × 0,39 мм.

OLED-дисплей для Raspberry Pi Pico був виготовлений компанією Waveshare.

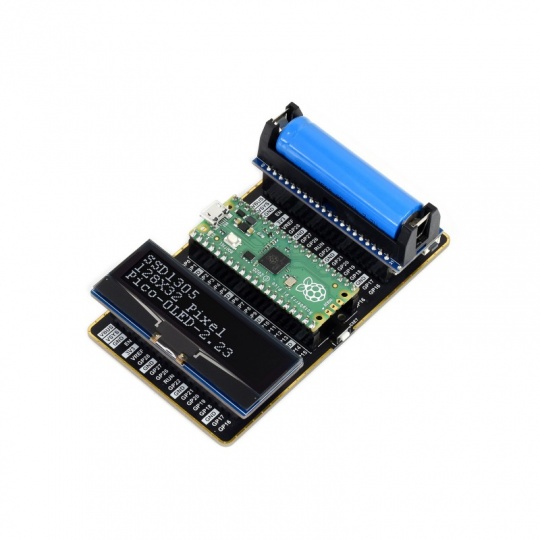

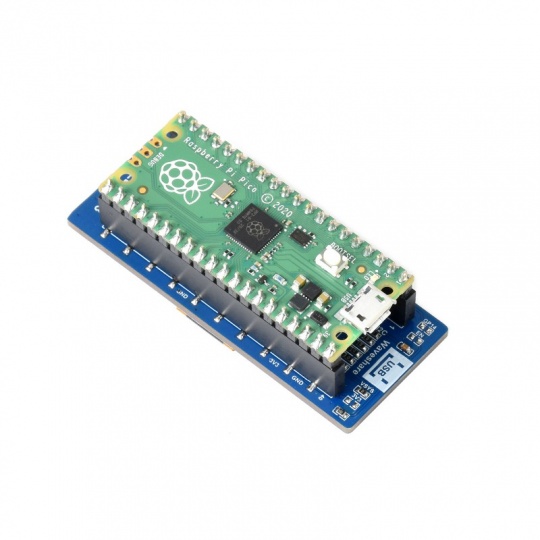

Контакти дисплея сумісні з роз'ємом на Raspberry Pi Pico.

Виведення

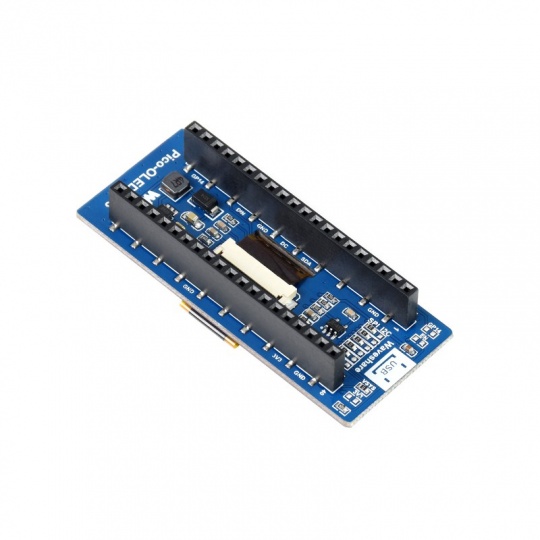

Дисплей має контакти у форміроз'єми-мама, що полегшують підключення до Raspberry Pi Pico. Контакти включають:

• ВБУС- вихід живлення від 3,3 В до 5,5 В
• VSYS- напруга живлення від 1,8 В до 5,5 В
• ЗЕМЛЯ- маса системи
• I2C_SDA- Вхідний контакт лінії передачі даних інтерфейсу I2C (необов'язково)
• I2C_SCL- Вхідний контакт лінії тактової частоти інтерфейсу I2C (необов'язково)
• OLED_DC- контакт вибору шини даних/команд SPI (високий - дані; низький - команда)
• OLED_CS- Вибір чіпа
• OLED_CLK- Вхідний контакт лінії тактової частоти інтерфейсу SPI
• OLED_DIN- вхідний контакт лінії даних інтерфейсу SPI
• OLED_RST- Вивід RESET (активується низьким станом)

Технічні характеристики дисплея

• Присвячено Raspberry Pi у версії Pico
• Тип: OLED дисплей
• Інтерфейс зв'язку: SPI / I2C 4-контактний
• Діагональ екрана: 2,23 дюйма
• Роздільна здатність дисплея: 128 x 32 пікселів
• Розмір пікселя: 0,41 x 0,39 мм
• Кут огляду: > 160°
• Кольори дисплея: чорний та білий
• Логічна напруга: 3,3 В
• Робоча напруга: 3,3 В / 5 В
• Мова програмування: C / C++ / MicroPython
• Вбудований драйвер: SSD1305
• Розміри дисплея: 55,02 x 13,10 мм
• Розмір модуля: 63 х 26 мм

Дисплей можна запрограмувати за допомогою C / C++ або MicroPython. Предметом продажу є тільки дисплей - Raspberry Pi і подовжувач пін купуються окремо.
