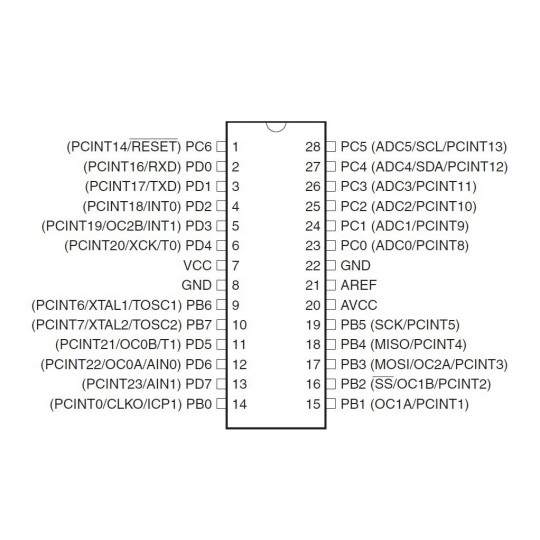

Мікроконтролер AVR - ATmega88PA-PU DIP

Опис продукту: Мікроконтролер AVR - ATmega88PA-PU DIP

Популярний мікроконтролер із сімействаAtmel AVRу корпусі з наскрізним отвором -DIP28Тактова частота становить20MHз. Він має8 кБ флеш-пам'яті,23 входи/виходиНапруга живлення становитьвід 2,7 В до 5,5 В.

Технічні характеристики мікроконтролера ATmega:

• Тактова частота: до 20 МГц
• Флеш-пам'ять: 8 кБ
• 23 лінії виходу/входу
•  Два 8-розрядних лічильника
•  Один 16-розрядний лічильник
• 10-бітний аналого-цифровий перетворювач
• Інтерфейси апаратного зв'язку: USART, SPI, 2-провідний (I2C)
• Режими сну
• Джерело живлення: 2,7 В - 5,5 В
• Корпус DIP28

У магазині також пропонуються підставка, кварцові резонатори та програматор AVR.

Як запрограмувати DIP-мікроконтролер AVR ATmega88PA-PU?

Для програмування DIP-мікроконтролера AVR ATmega88PA-PU вам знадобиться середовище розробки, в якому ви будете писати свій вихідний код, включаючи бібліотеки, зокрема бібліотеку avr/io.h, яка обробляє порти введення/виведення DIP-мікроконтролера AVR ATmega88PA-PU. Щоб завантажити вихідний код у пам'ять мікроконтролера, вам знадобиться програматор USB-ASP, контакти якого підключені до відповідних контактів на DIP-мікроконтролері AVR ATmega88PA-PU, тобто:

MOSI (Master Out Slave In) – передача даних з комп'ютера як головного пристрою до FLASH-пам'яті мікроконтролера як веденого пристрою;

MISO (Master In Slave Out) – зворотна передача даних зворотного зв'язку з FLASH-пам'яті мікроконтролера AVR як головного пристрою до комп'ютера як веденого пристрою;

SCK (Serial Clock) – тактовий сигнал, що відповідає за синхронізацію часу під час двостороннього обміну даними між комп'ютером та мікроконтролером, розташованим на платі програматора;

СКИДАННЯ – подача логічного низького стану з високого стану на цей вивід призводить до скидання пам'яті мікроконтролера;

VTG – джерело живлення 5 В;

GND – заземлення джерела живлення.

У яких проектах можна використовувати аналого-цифровий перетворювач на базі DIP-мікроконтролера AVR ATmega88PA-PU?

Щоб мікроконтролер міг взаємодіяти з реальним світом, він оснащений блоком аналого-цифрового перетворювача (АЦП). Цей блок вимірює напругу відносно опорної напруги та перетворює це значення в дискретну форму, яку зчитує мікроконтролер. Вимірювання виконуються з 10-бітною роздільною здатністю, що забезпечує точність вимірювання з кроком 4,88 мВ при опорній напрузі 5 В. Подача занадто високої напруги на вхід вбудованого АЦП мікроконтролера призведе до незворотного пошкодження мікроконтролера. Щоб запобігти цьому, під час вимірювання напруг вище опорної напруги зовнішню напругу слід подавати через резисторний дільник. Наприклад, якщо потрібно виміряти напругу від 0 В до 15 В, можна використовувати дільник, що складається з трьох однакових резисторів, з'єднаних послідовно – вхід АЦП слід підключити до резистора, підключеного до землі. Виміряна напруга буде в 3 рази нижчою за напругу, виміряну безпосередньо біля її джерела.
