Модуль флеш-пам'яті - QSPI DIP - W25Q128JVSSIQ - 128 МБ / 16 МБ - Adafruit 5634

Опис продукту: Модуль флеш-пам'яті - QSPI DIP - W25Q128JVSSIQ - 128 Mb / 16 MB - Adafruit 5634

Вироблено компанієюАдафрут модуль з пам'яттюСпалах W25Q128JVSSIQ, що дозволяє розширити проект мікроконтролерами серій RP2040, ESP32, RT10xx і STM32 з додатковою пам'яттю 128 Мб / 16 Мб. Він може працювати з платами з живленням 3,3 В і використовує інтерфейсQSPIспілкуватися з ними. Завдяки невеликим розмірам і формі адаптера його можна адаптувати до існуючого прототипу. Модуль флеш-пам'яті використовується як додаткова зовнішня пам'ять при реалізації проектів, що вимагають зберігання більших обсягів даних, напр. зображення для керування дисплеєм або аудіокліпи.

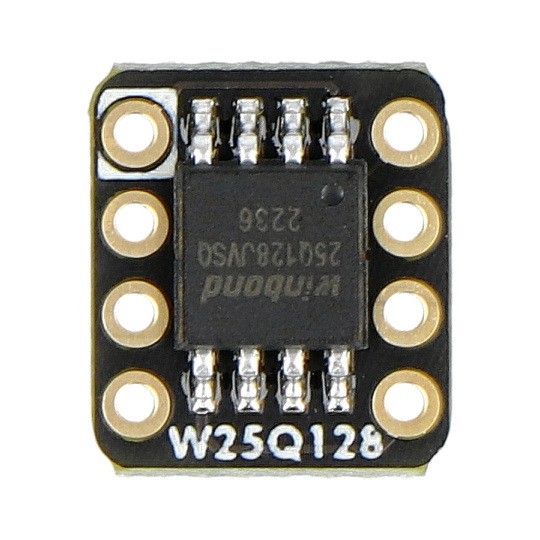

Модуль флеш-пам'яті - QSPI DIP - W25Q128JVSSIQ - 128 Мб / 16 Мб - Adafruit 5634.

Схема підключення модуля з роз'ємом Feather M4 та контактною платою (не входить до комплекту, продається окремо).

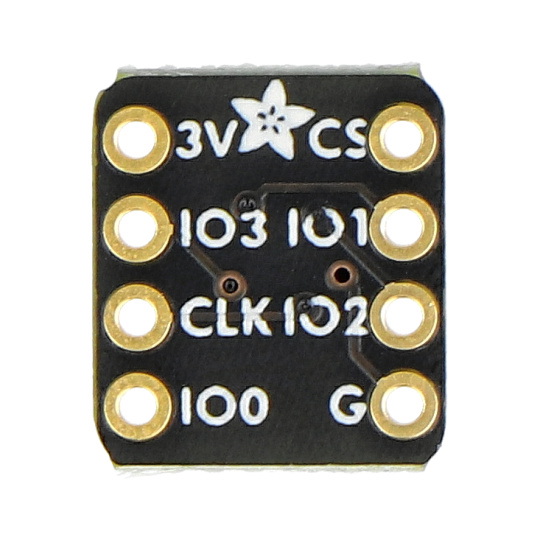

Опис розпіновки та схема підключення

Дошка має штифти у форміпаяльні площадки, до якого слід припаяти роз'єм із золотими контактами, що входить до комплекту. Модуль також можна підключити за допомогою макетної плати та відповідних проводів – паяння не потрібне. Окремі контакти слід з'єднувати відповідно до таких співвідношень:

• 3V3 - контакт живлення 3.3V
• G (GND) - системне заземлення
• IO0 - лінія виходу даних шини SPI
• IO1 - лінія вхідних даних шини SPI
• SCK - лінія тактової частоти шини SPI
• CS - Вибір мікросхеми для SPI

Технічні характеристики модуля

• Тип: модуль пам'яті
• Тип пам'яті: флеш-пам'ять
• Ємність: 128 Мб / 16 Мб
• Вбудований чіп: W25Q128JVSSIQ
• Інтерфейс зв'язку: QSPI
• Напруга живлення: 3,3 В
• Розмір плати: 11,2 х 10,2 х 3,5 мм

Вміст набору

• Модуль флеш-пам'яті - QSPI DIP - W25Q128JVSSIQ - 128 МБ / 16 МБ - 1 штука
• Смужка Goldpin - растр 2,54 мм - 1 штука

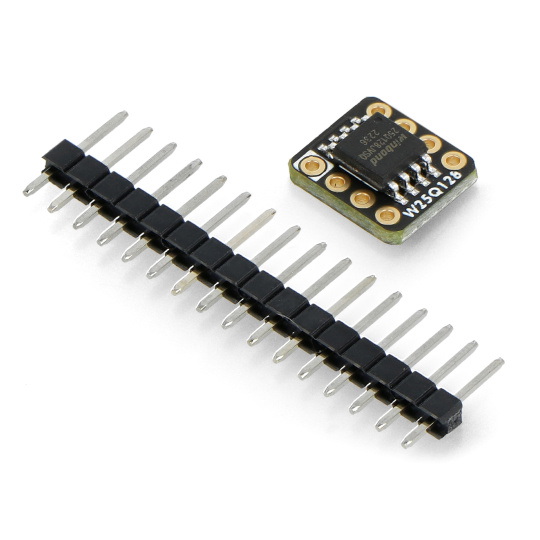

Елементи, що входять до комплекту.
