Опис продукту: D30V30MASCMA - регульований понижувальний перетворювач з функцією відключення за низькою напругою - 4,2 В - 15 В 3 А - Pololu 4874

D30V30MASCMA – це один із серії мініатюрних регуляторів напруги від Pololu, що базуються на синхронізованому понижувальному перетворювачі. Він дозволяє...вихідна напруга від 4,2 В до 15 ВЗвходи в діапазоні від 4,2 В до 45 ВМаксимальний безперервний вихідний струм залежить від вхідної напруги та теплових умов і становить3А. Він відрізняється можливістюточне налаштування напругивихід тапорогова напруга відсікання(відключення за низької напруги) за допомогою вбудованого11-оборотні потенціометри, що забезпечує безпеку систем з живленням від джерел живлення та можливість адаптації до різних конструктивних вимог. Він також оснащенийрежим енергозбереженняiіндикатор «живлення справне», що вказує на стабільність вихідної напруги. Компактний розмір та стандартна розводка цоколів полегшують інтеграцію з прототипами та електронними пристроями.

Спеціальні функції

• Діапазон регульованої вихідної напруги- можливість точного регулювання вихідної напруги від 4,2 В до 15 В за допомогою поворотного потенціометра, що дозволяє точно налаштувати напругу відповідно до потреб застосування
• Регульований поріг відключення за низької напруги- забезпечує захист пристрою від занадто низької напруги живлення
• Максимальний вихідний струм до 3 А- максимальне значення струму залежить від умов експлуатації, таких як вхідна напруга, вихідна напруга та ефективність охолодження модуля
• Широкий діапазон вхідної напруги- від 4,2 В до 45 В, враховуючи напругу падіння, що робить регулятор сумісним з різними джерелами живлення, наприклад, акумуляторами, мережевими адаптерами або сонячними панелями
• Висока ефективність- від 80% до 95%, що мінімізує втрати енергії та зменшує нагрівання системи, тим самим підвищуючи надійність та термін служби батареї
• Функція плавного старту- обмежує пусковий струм і поступово збільшує вихідну напругу під час запуску, запобігаючи раптовим стрибкам напруги та захищаючи підключені компоненти
• Режим енергозбереження- автоматичне зниження частоти комутації при низькому навантаженні, що покращує енергоефективність регулятора

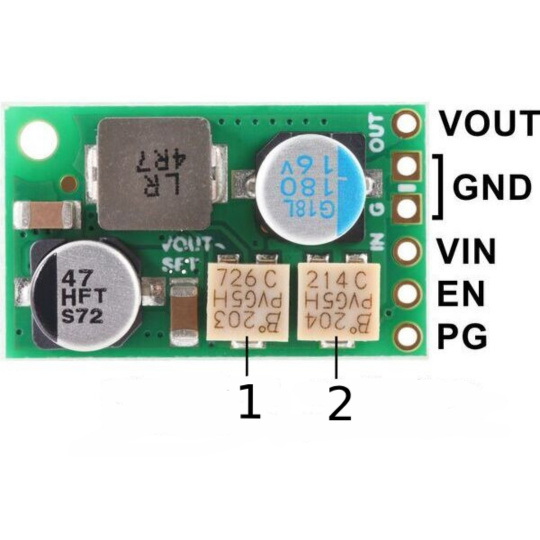

Контакти перетворювача

• VOUT (Вихідна напруга)- вихід регулятора, з якого знімається стабілізована вихідна напруга. На фото це два контакти, позначені OUT та G (земля)

• GND (Заземлення) -Системне заземлення, спільне для входу та виходу, забезпечує опорну напругу та сигнали.
• VIN (Вхідна напруга) - вхідна напруга живлення в діапазоні від 4,2 В до 45 В. Саме сюди ми підключаємо вхідну напругу, яку знижує регулятор
• EN (Увімкнути)- вхід для вмикання та вимикання регулятора. Зниження напруги нижче заданого порогу вимикає вихід і переводить регулятор у режим низького енергоспоживання. Підвищення напруги вище порогу активує вихід.
• PG (Потужність хороша)- вихідний сигнал, який вказує на правильну роботу регулятора та стабільність вихідної напруги. Це вихід з відкритим стоком, який вимагає підтягувального резистора до напруги живлення.
• Потенціометр вихідної напруги- точний 11-оборотний потенціометр, що дозволяє встановлювати вихідну напругу в діапазоні від 4,2 В до 15 В. Поворот за годинниковою стрілкою збільшує напругу
• Потенціометр порогу відсічення низької напруги- Другий 11-оборотний потенціометр дозволяє встановити поріг відключення за низькою напругою. Це дозволяє регулятору автоматично вимикати живлення, коли вхідна напруга падає нижче заданого рівня, захищаючи пристрій від пошкодження.

Технічні характеристики понижувального перетворювача

• Вхідна напруга: від 4,2 В до 45 В
• Вихідна напруга: від 4,2 В до 15 В (регульована)
• Вихідний струм: до 3 А
• ККД: до 90% (залежно від умов)
• Частота перемикання: 700 кГц
• Струм спокою у вимкненому режимі: від 10 мкА до 20 мкА на 1 В на VIN
• Захист: від зворотної полярності до 40 В, від перегріву, від перевантаження, від короткого замикання, від низької вхідної напруги

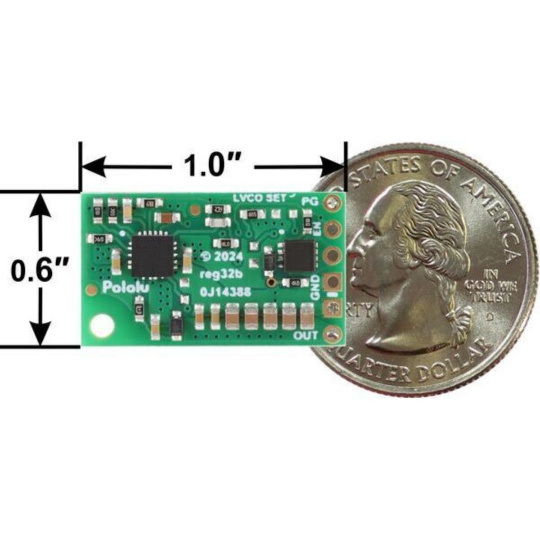

• Розміри: 15,2 x 25,4 x 9 мм
• Вага: 3,6 г

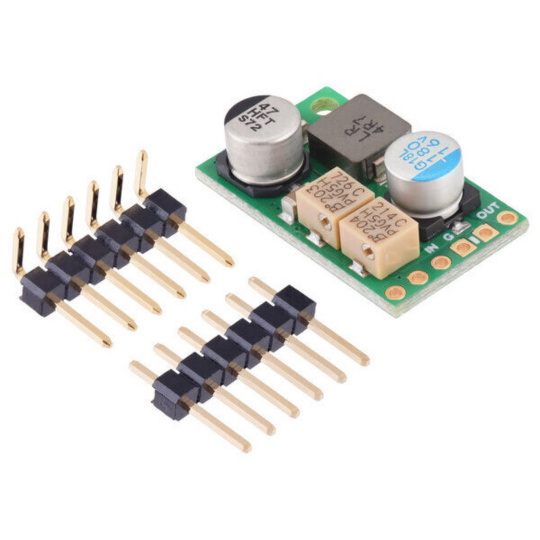

Вміст набору

• Понижуючий перетворювач D30V30MASCMA
• Роз'єм Goldpin, прямий, 6-контактний (2,54 мм)
• Роз'єм Goldpin, кутовий, 6-контактний (2,54 мм)
