1,28-дюймовий круглий IPS РК-дисплей 240x240 пікселів - RP2040, 6-осьовий сенсор - Waveshare 22668

Опис продукту: 1,28-дюймовий круглий IPS РК-дисплей 240x240 пікселів - RP2040, 6-осьовий сенсор - Waveshare 22668

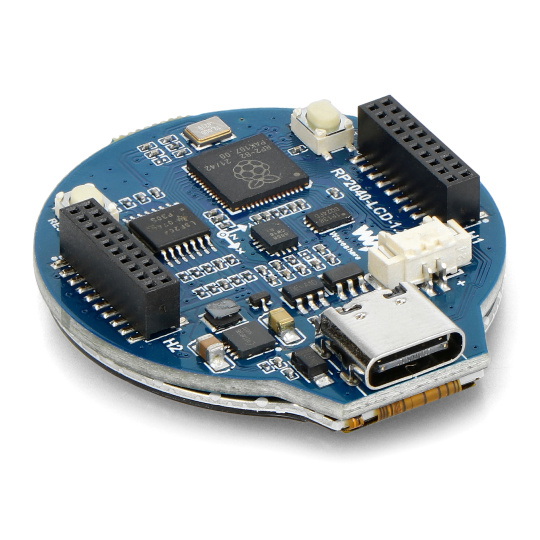

Круглий дисплейний модуль з 6-осьовим сенсором, на базі мікроконтролера Raspberry PiRP2040 з двоядерним процесоромARM Cortex M0+працює на частоті 133 МГц. Він оснащений круглим дисплеєм.РК-дисплей IPS 1,28 дюймапро роздільну здатність240 x 240 пікселівз можливістю відображення зображень у 65 000 кольорах. Вбудований датчик дозволяє проводити вимірюванняприскорення по 3 осях(3-осьовий акселерометр) та3-осьова орієнтація(3-осьовий гіроскоп). Модуль оснащений двома 15-контактними роз'ємами типу "мама" з кроком 1,27 мм, на яких розташовані контакти модуля.

1,28-дюймовий круглий IPS РК-дисплей 240x240 пікселів - RP2040, 6-осьовий сенсор - Waveshare 22668.

Основні характеристики модуля дисплея

• На основі мікроконтролера Raspberry Pi RP2040, виготовленого у Великій Британії
• Двоядерний ARM Cortex M0+ з тактовою частотою до 133 МГц
• 264 кБ SRAM та 2 МБ флеш-пам'яті
• Роз'єм USB Type-C

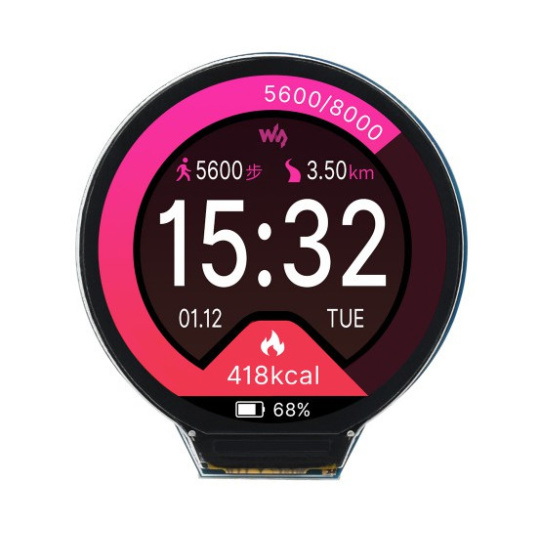

• Вбудований круглий 1,28-дюймовий IPS LCD-екран з роздільною здатністю 240 x 240 пікселів та 65 тисячами кольорів
• Роз'єм для підключення літієвої акумуляторної батареї
• Усі контакти GPIO мають крок 1,27 мм
• Підтримка пристроїв і хостів USB 1.1
• Режим сну з низьким енергоспоживанням
• Програмування перетягуванням за допомогою накопичувача USB
• Оснащений інтерфейсами 2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП та 16x ШІМ
• Точний годинник і таймер
• Датчик температури
• 8 програмованих входів/виходів (PIO)

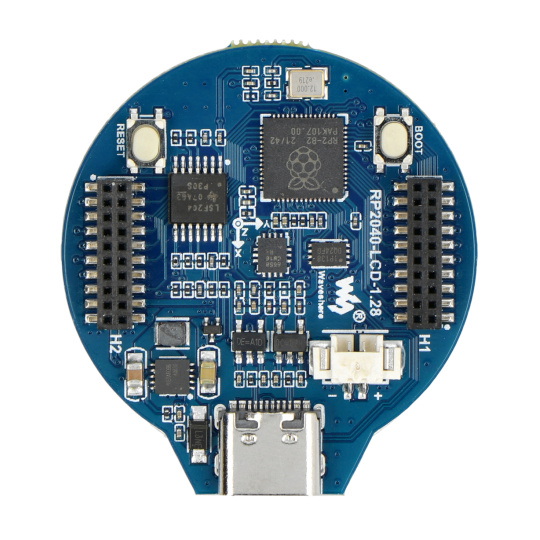

Елементи на дошці

1. USB типу C
2. Система керування зарядкою акумулятора - ETA6096
3. Роз'єм акумулятора MX1.25 на 3,7 В дозволяє одночасно заряджати акумулятор та живити модуль
4. Інерційний модуль з 3-осьовим акселерометром та 3-осьовим гіроскопом - QMI8658C
5. Роз'єми GPIO з кроком 1,27 мм
6. NOR-Flash пам'ять 2 MB - W25Q16JVUXIQ
7. Двоядерний процесор з тактовою частотою до 133 МГц - RP2040
8. Кнопка скидання
9. Кнопка завантаження

Специфікація модуля

• РК-контролер: GC9A01A
• Інтерфейс РК-дисплея: SPI
• Панель дисплея: IPS
• Роздільна здатність: 240 x 240 пікселів
• Розмір дисплея: Φ 32,4 мм
• Розмір пікселя: 0,135 x 0,135 мм
• Датчик IMU: QMI8658C
• Акселерометр:
• роздільна здатність: 16-біт
• діапазон вимірювання: ± 2, ± 4, ± 8, ± 16 г
• Гіроскоп:
• роздільна здатність: 16-біт
• діапазон вимірювання: ± 16, ± 32, ± 64, ± 128, ± 256, ± 512, ± 1024, ± 2048°/сек

Вміст набору

• Круглий РК-дисплей IPS 1,28 дюйма 240 x 240 пікселів - RP2040, 6-осьовий сенсор - Waveshare 22668
