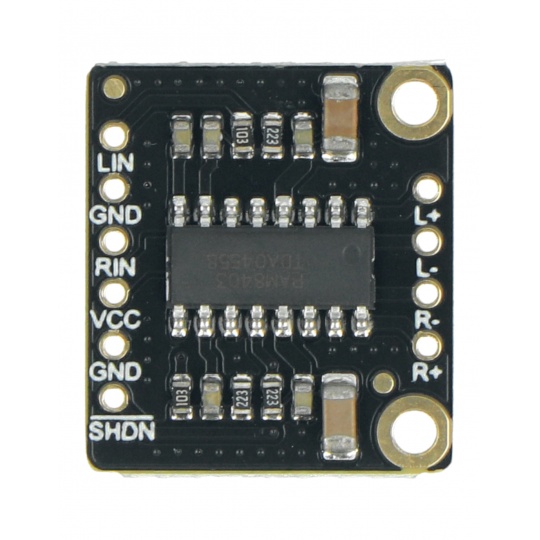

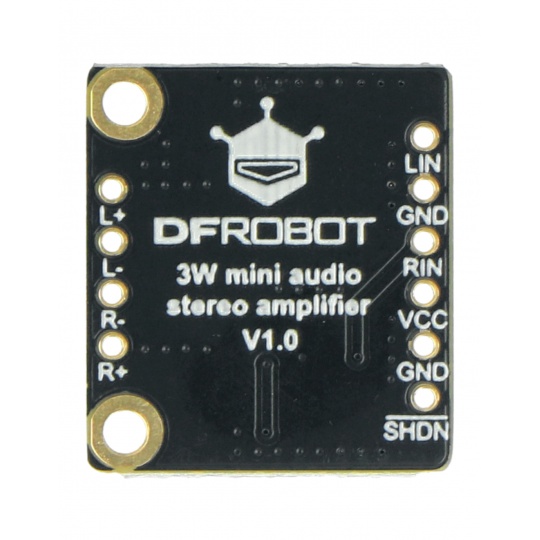

Fermion - Міні-стерео аудіопідсилювач - 3 Вт - DFRobot DFR0119-O

Опис продукту: Fermion - мініатюрний стереоаудіопідсилювач - 3 Вт - DFRobot DFR0119-O

Міністереопідсилювач аудіо, що дозволяє підключати потужні динаміки3 дюймита імпеданс4 ОмМодуль виготовлено компанією DFRobot. Він оснащений двома каналами: правим і лівим, які можуть випромінюватистерео об'ємний звукМалі розміри та зручна відстань між монтажними отворами та виводами дозволяють монтувати елемент на будь-якому пристрої. Він використовується вголосові системиу проектах з робототехніки, саморобних музичних скриньках або сценаріях, що передбачають модифікацію звуку.

Міні-стерео аудіопідсилювач маєдва режими: режим сну та робочий режим. Коли на виводі SHDN низький рівень (0 В), ланцюг зміщення підсилювача буде замкнутий, і модуль перейде в режим сну. У свою чергу, коли на виводі SHDN високий рівень (5 В), буде ввімкнено робочий режим. Стереоаудіопідсилювач за замовчуванням налаштовано на робочий режим.

Комплект містить відповідні роз'єми Goldpin, які потрібно припаяти самостійно.

Схема з'єднання підсилювача з периферійними компонентами.

Правила підключення

• Позитивний і негативний полюси не можна з'єднувати навпаки
• Негативні полюси для високого та низького каналів є незалежними, їх не слід з'єднувати разом.
• Напруга живлення не повинна перевищувати 5,5 В, оскільки занадто висока напруга призведе до незворотного пошкодження інтегральної схеми.

Технічні характеристики підсилювача

• Тип: Міні-стерео аудіопідсилювач
• Джерело живлення: від 3,6 В до 5,5 В постійного струму
• Вихідна потужність: 3 Вт (4 Ом) 5 В
• Клас підсилювача: D
• Підтримка двох каналів: лівий та правий
• Два режими роботи: режим сну / робочий режим
• ККД: > 90%
• Розміри модуля: 15,5 x 24 мм
• Діаметр монтажних отворів: 2 мм
• Відстань між паяльними майданчиками: 2,54 мм
• Вага: 7 г

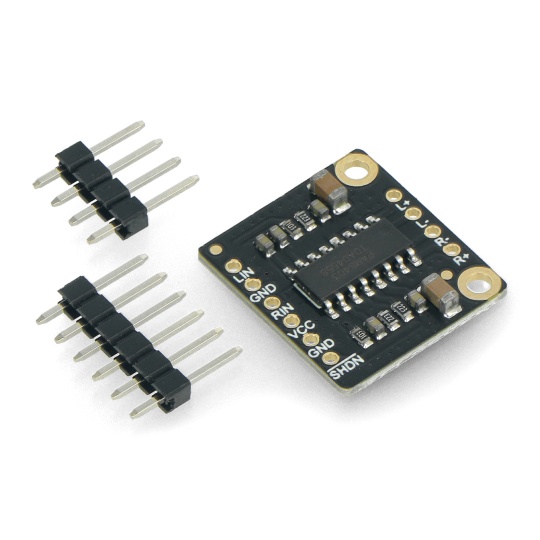

Вміст набору

• Міні 3 Вт стерео аудіо підсилювач від DFRobot
• Роз'єм Goldpin - крок 2,54 мм:
• Штифт 1х4 - 1 шт.
• 1х6 шпилька - 1 шт.

Fermion - міні стереопідсилювач звуку 3 Вт виробництва DFRobot.
