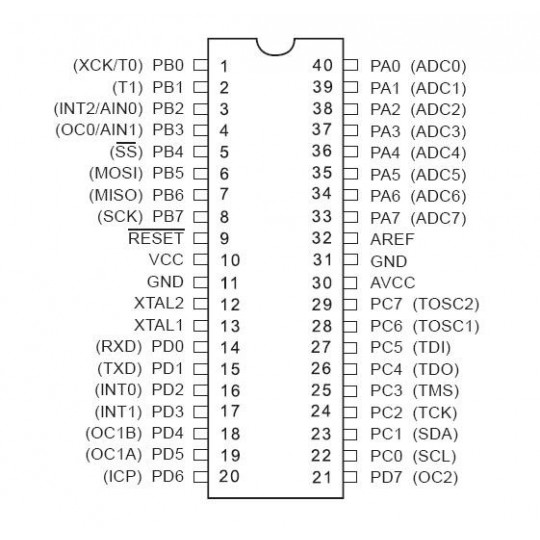

Мікроконтролер AVR - ATmega16A-PU - DIP

Опис продукту: Мікроконтролер AVR - ATmega16A-PU - DIP

Популярний мікроконтролер сімейства Atmel AVR в корпусі зі скрізним отвором (DIP).

Специфікація

• Тактова частота: до 16 МГц
• Флеш-пам'ять: 16 КБ
•  32 лінії введення/виведення
•  Інтерфейс JTAG
•  Два 8-розрядних лічильника
•  Один 16-розрядний лічильник
•  Чотири канали ШІМ
•  8 каналів 10-розрядного аналого-цифрового перетворювача
•  Апаратні комунікаційні інтерфейси: USART, SPI
•  Шість режимів сну
• Джерело живлення: 4,5 В - 5,5 В
•  Корпус DIP

У пропозиції магазину підставка, кварцові резонатори та програматор AVR.

1.Скидання в мікроконтролерах AVR внутрішньо підтягується до VCC. Однак, у технічній примітці виробника рекомендується додавати зовнішній підтягувальний резистор, якщо система працює в середовищі, схильному до перешкод. Ми рекомендуємо додати зовнішній резистор 10 кОм.

2Аналогово-цифровий перетворювач має окремі контакти живлення. Виробник рекомендує підключати окремі лінії живлення (через дросель 10 мкГн) та заземлення (аналогове та цифрове заземлення повинні з'єднуватися в одній точці на друкованій платі) для зменшення перешкод. Це забезпечить більшу точність перетворювача. Якщо максимальна роздільна здатність, що пропонує Atmel (10 біт), не потрібна, окремі доріжки не потрібні. Вивід AREF є опорною напругою для перетворювача. AVR дозволяють вибрати внутрішнє джерело опорної напруги. Якщо це обрано, AREF слід підключити до землі через конденсатор ємністю 100 нФ. Дросель та конденсатори утворюють LC-фільтр. Невикористання цих компонентів також призведе до втрати точності аналого-цифрового перетворювача. Примітка: Навіть якщо перетворювач не використовується, контакти AVCC та AGND слід підключити, оскільки вони також живлять PORTC.

3. Максимальна тактова частота цього мікроконтролера становить 16 МГц. Номінали конденсаторів наведені в документації виробника. У цьому прикладі ми використовували 22 пФ для кварцового резонатора на 16 МГц.

4. Блок живлення. Виробник рекомендує конденсатор 100 нФ для кожної пари VCC-GND. Додатково рекомендується використовувати дросель. Однак, досвід показує, що AVR добре працюють і без цього компонента. Звичайно, все залежить від умов експлуатації. Якщо на друкованій платі є місце, варто використовувати цей дросель, як рекомендовано.

5. Роз'єм ISP (внутрішньосистемне програмування) дозволяє програмувати мікроконтролер всередині цільової системи. Він використовує інтерфейс SPI.
