Мікроконтролер AVR - ATmega128A-AU SMD

Опис продукту: мікроконтролер AVR - ATmega128A-AU SMD

Популярний мікроконтролер ATmega128A-AU сімейства AVR від ATmel у корпусі з поверхневим паянням (SMD).

Характеристики:

• Позначення: ATMega128A-AU
• Тактова частота: до 16 МГц
• Флеш-пам'ять: 128 КБ
• 53 лінії виводу/входу
• Два 8-бітних лічильники
• Два 16-бітних лічильники
• 6 каналів ШІМ
• 8 каналів 10-бітного аналого-цифрового перетворювача
• Інтерфейси апаратного зв'язку: 2x USART, SPI
• Джерело живлення: 2,7 В - 5,5 В

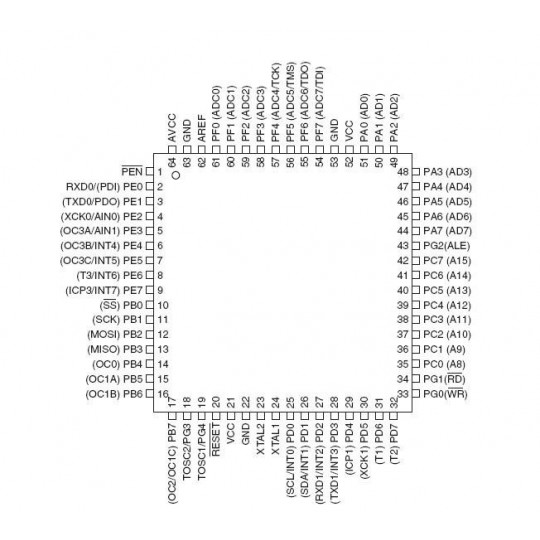

• Корпус SMD TQFP64

Пропозиція також включає кварцові резонатори та програматори AVR.

Вимірювання аналогових сигналів за допомогою вбудованого АЦП

Сучасна електроніка часто поєднує переваги аналогових та цифрових технологій. У багатьох випадках цього не уникнути, особливо при вимірюванні величин, які безперервно змінюються в реальному світі, таких як електрична напруга. Цю величину можна виміряти за допомогою мікроконтролера, завдяки вбудованому модулю АЦП. Це дозволяє використовувати SMD-мікроконтролер AVR ATmega128A-AU, наприклад, як контролер музичного синтезатора, де значення напруги, що керують параметрами звуку за допомогою потенціометрів, такі як тривалість окремих фаз обвідної ADSR фільтра VCF та вихідного підсилювача VCA, або рівень розлаштування генераторів VCO, можна легко та швидко редагувати та зберігати як пресети у вбудованій EEPROM. АЦП також можна використовувати для побудови простого вольтметра, який можна використовувати для перевірки рівня заряду автомобільного акумулятора – у цьому застосуванні необхідно використовувати резисторний дільник напруги, який дозволяє пропорційно зменшувати виміряну напругу до рівня, близького до допустимої вхідної напруги для мікроконтролера.

Програмовані порти вводу/виводу на SMD-мікроконтролері AVR ATmega128A-AU

Мікроконтролер AVR ATmega128A-AU в SMD-корпусі був розроблений спеціально для застосувань, де він може функціонувати як контролер з обмеженим діапазоном спеціалізованих функцій. Для зв'язку із зовнішнім середовищем ATmega використовує програмовані порти введення/виведення. Кожен з цих портів можна окремо запрограмувати для роботи як вхід або вихід. Цифровий порт, запрограмований як вхід, можна використовувати для підключення кнопки для подачі короткочасних або тривалих імпульсів високого (рівень напруги живлення) або низького (земля живлення) рівня. Щоб придушити перешкоди на вхідному порту кнопки, підключіть її до землі або напруги живлення через резистор 10 кОм. Програмуючи порти мікроконтролера в режимі виведення, їх можна використовувати для керування світлодіодами та акустичними сигналами. Оскільки кожен додаток мікроконтролера використовує свої порти введення/виведення, важливо включити до програмного коду бібліотеку avr/io.h, яка обробляє порти мікроконтролера.
