Atom DTU LoRaWANEU868 - Модуль зв'язку LoRaWAN з антеною - STM32WLE5 - для модулів розробки M5Atom - M5Stack A152-EU868

Опис продукту: Atom DTU LoRaWANEU868 - комунікаційний модуль LoRaWAN з антеною - STM32WLE5 - для модулів розробки M5Atom - M5Stack A152-EU868

Модуль Atom DTU LoRaWAN-EU868 від M5Stack — це універсальний передавач даних, оснащенийвбудований стек протоколів LoRaWAN, що підтримує підключення до таких серверів, якTTN, ChirpStack, Активністьта інші. Працює в діапазоні частотвід 868 МГц до 870 МГцз високою чутливістю прийому до-137 дБмПропонує два способи активації:OTAA та ABPЗавдяки промисловому роз'ємуRS485та інтерфейсUART, підходить для інтеграції з багатьма системами. Модуль був адаптованийдля монтажу на DIN-рейку 35 мм, що полегшує монтаж у розподільних щитах та шафах керування.

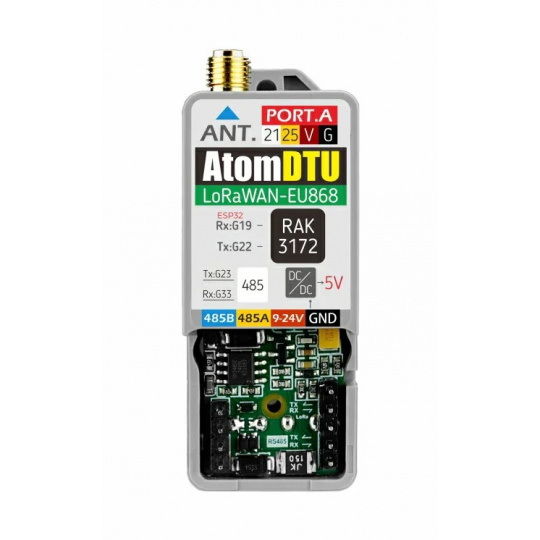

Atom DTU LoRaWANEU868 - комунікаційний модуль LoRaWAN з антеною - STM32WLE5 - для модулів розробки M5Atom - M5Stack A152-EU868.

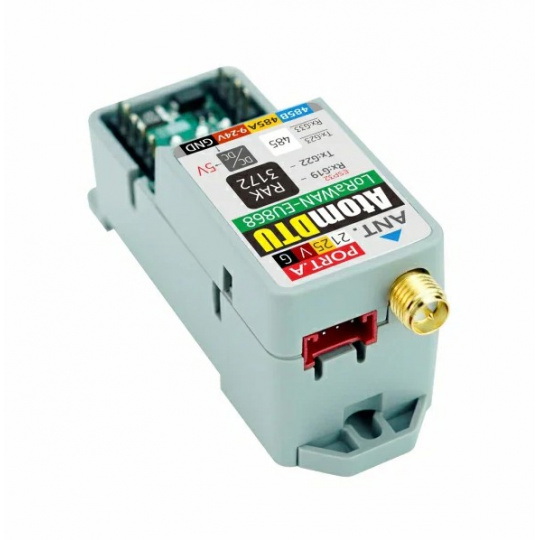

Модуль можна встановити на DIN-рейку шириною 35 мм.

Основні характеристики модуля Atom DTU LoRaWAN - EU868

• Стабільний та далекобійний зв'язок LoRaWANЗавдяки відповідності протоколу LoRaWAN 1.0.3 та високій чутливості прийому (до -137 дБм), модуль забезпечує надійну передачу даних навіть у складних польових умовах
• Підтримка режиму P2P: прямий зв'язок між пристроями без потреби в шлюзі - ідеально підходить для швидкого впровадження локальних систем
• Інтегрований інтерфейс RS485: забезпечує легку інтеграцію з промисловими вимірювальними приладами, лічильниками, ПЛК та датчиками
• Просте налаштування за допомогою AT-командви можете швидко налаштувати параметри без необхідності писати власну прошивку
• Готовий до промислового складанняКорпус з тримачем для DIN-рейки 35 мм та гвинтовим з'єднанням забезпечує швидкий та зручний монтаж у шафах керування
• Сумісність з M5Stack Atom: розроблений для легкої інтеграції з популярними модулями розробки, ідеально підходить для створення прототипів та впроваджень Інтернету речей
• Низьке споживання енергіїРежими низького енергоспоживання забезпечують роботу від акумулятора та тривалу польову експлуатацію

Піни та інтерфейси - як підключити модуль

Модуль пропонує два режими підключення:Фіксоване підключенняіПідключення комутатораЗалежно від вибраного контролера (наприклад, AtomS3, AtomS3R, Atom Matrix), контакти UART та RS485 будуть призначені різним контактам GPIO.

Приклад призначення контактів:

• AtomS3R / AtomS3R-CAM / AtomS3R-M12:UART TX: G5, UART RX: G6, RS485 TX: G7, RS485 RX: G8
• Atom Lite / Atom Matrix:Передача UART: G22, прийом UART: G19, передача RS485: G23, прийом RS485: G33

Блок живлення RS485:VCC: 5 В, GND: GND

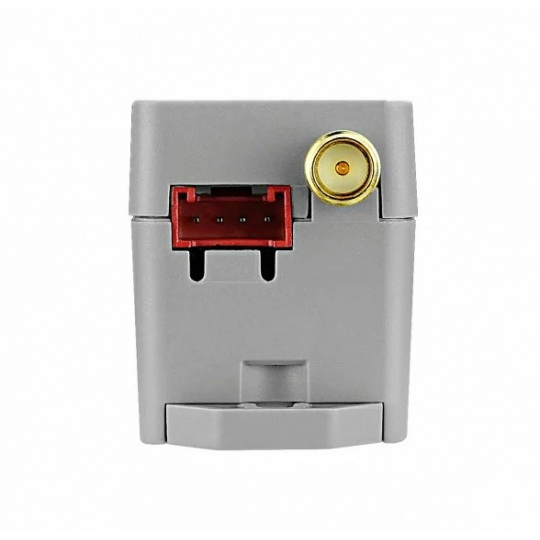

Оснащений інтерфейсом Grove та роз'ємом SMA для антени.

Підключення, сумісність та програмування

Модуль можна програмувати за допомогою таких платформ:

• Arduino IDE - повна бібліотекаM5-LoRaWAN-RAK
• UiFlow 1 / UiFlow 2 - (підтримка в процесі підготовки)

Завдяки UART-зв'язку за допомогою командAT-команда, налаштування та інтеграція з хост-системою інтуїтивно зрозумілі. Модуль підтримує інтеграцію з TTN, ChirpStack, Actility та іншими платформами LoRaWAN.

Технічні характеристики Atom DTU LoRaWAN - EU868

• Мікроконтролер: STM32WLE5 (256 КБ флеш-пам'яті, 64 КБ оперативної пам'яті)
• Робочий діапазон: EU868 (від 868 МГц до 870 МГц)
• Протоколи: LoRaWAN 1.0.3 (клас A/B/C), LoRa P2P
• Чутливість прийому: -137 дБм
• Методи активації: OTAA, ABP
• RS485: SP3485EN
• Інтерфейс: UART (швидкість передачі даних 115200 бод), AT-команда
• Антена: SMA чоловічий, 0,5 дБі, довжина 195 мм
• Джерело живлення (в режимі очікування): 9 В при 167,98 мкА / 12 В при 178,09 мкА
• Джерело живлення (робоче): 9 В RX (500 кбіт/с): 50,32 мА, TX (125 кбіт/с): 102,79 мА
• Робоча температура: від 0°C до 40°C
• Розміри: 65,3 x 28,7 x 24 мм
• Вага: 20 г

Вміст набору

• 1x Atom DTU LoRaWAN-EU868
• 1x SMA антена 0,5 дБі (195 мм)
• 1x 4-контактний гвинтовий роз'єм з кроком 3,96 мм

Елементи, що входять до комплекту.
