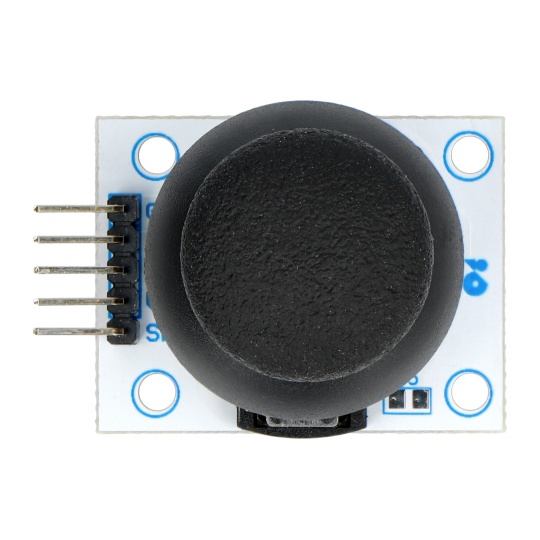

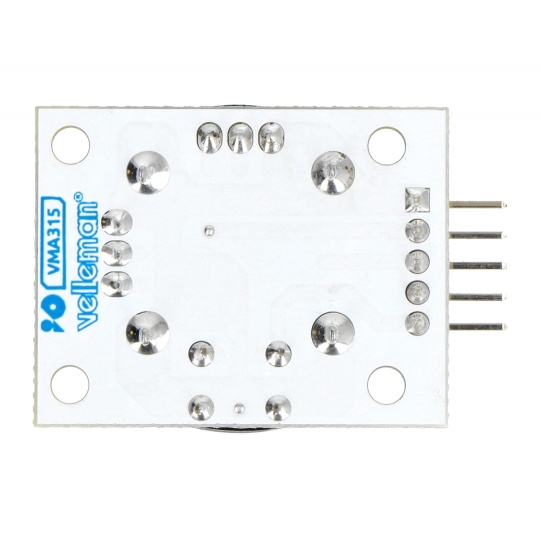

Velleman VMA315 - Джойстик для великого пальця з кнопкою - 2 шт.

Опис продукту: Velleman VMA315 - Джойстик для великого пальця з кнопкою - 2 шт.

Джойстик, схожий нааналоговийпристрої, що використовуються, наприклад, у контролерахPlayStation 2Визначення напрямків руху здійснюється двома тримерами - по одному (10 кОмΩ) на кожній осі. Пристрій також має кнопку, яка активується натисканням ручки.

Для роботи пристрою вам потрібен лише мікроконтролер з аналого-цифровим перетворювачем (аналоговий вхід на Arduino). Інформація про положення ручки передається через аналоговий сигнал, де напруга відповідає заданому положенню. Кожна вісь має окремий аналоговий вихід. Стан кнопки визначається через цифровий вихід, на якому при активації переходить у низький рівень.

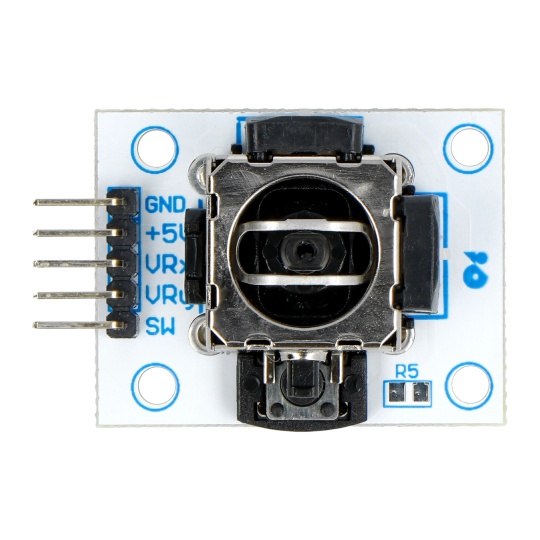

Опис підключення та розпіновки

Використання плати підключення джойстика зводиться до підключення наступних контактів:

• Віртуальний кредитний центр (VCC)- Напруга живлення (5 В).
• ЗЕМЛЯ- Маса системи.
• VRx- Аналоговий вихід для вертикальної осі (у середньому положенні значення дорівнює половині напруги живлення VCC/2).
• ВР- Аналоговий вихід для горизонтальної осі (у центральному положенні значення дорівнює половині напруги живлення VCC/2).
• ПдЗ- Сигнал цифрової кнопки, при увімкненні досягає значення GND, при вимкненні знаходиться в станіплаваючий- тому потрібно додати підтягуючий резистор до блоку живлення.

Технічні характеристики джойстика з кнопкою

• Напруга живлення: від 3 до 5 В
• Рух: 2x тример10 тис.Кнопка Ω +
• Розміри: 47 x 32 x 25 мм
• Вага: 15 г
• Ціна за 2 шт.

Velleman VMA315 - Джойстик для великого пальця з кнопкою - 2 шт.

Ми пропонуємо практичний пристрій від популярної компанії Velleman – джойстик Thumb Joystick з кнопкою (модель VMA315). Вони продаються комплектами по два.

Пристрій чудово працює, наприклад, при використанні з платою розробки Arduino. Для правильної роботи пристрою він повинен мати можливість приймати чотири аналогові сигнали (що передають інформацію про положення ручки) та один цифровий сигнал (що повідомляє про стан кнопки під ручкою).

Джойстик, джойстик для Arduino

Завдяки невеликим розмірам та простоті використання, навіть початківцю-електронщику джойстик може бути використаний, наприклад, для реалізації проекту дистанційно керованого мобільного робота з модулем керування.
