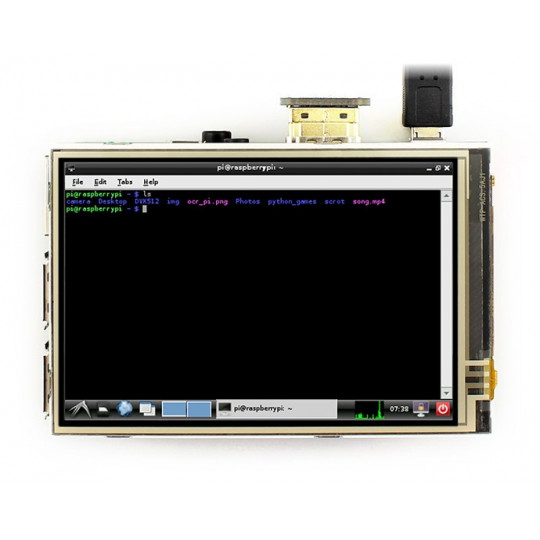

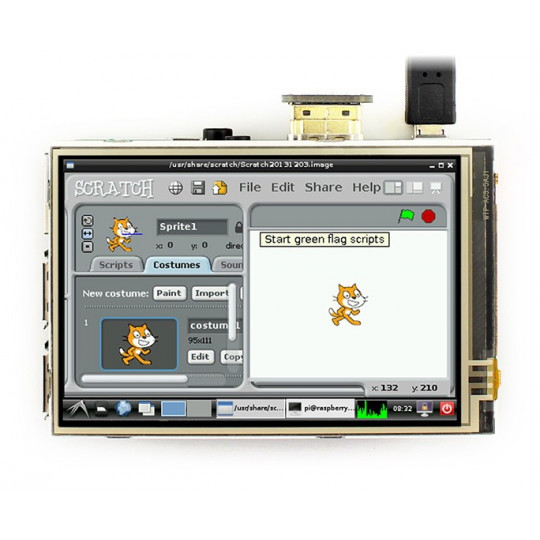

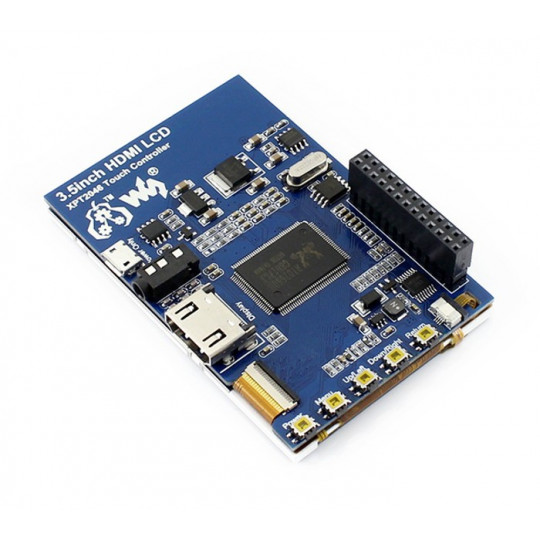

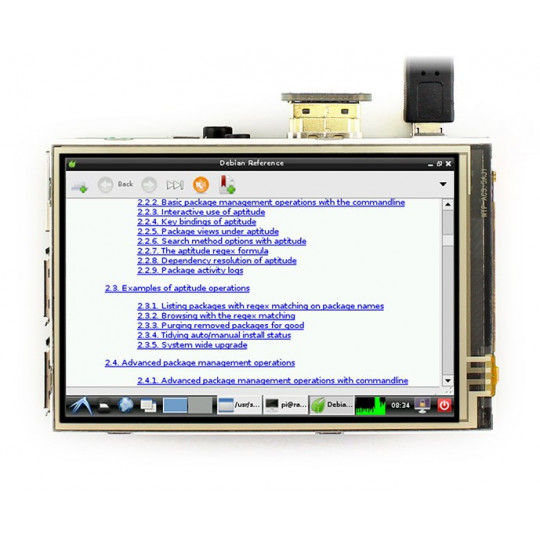

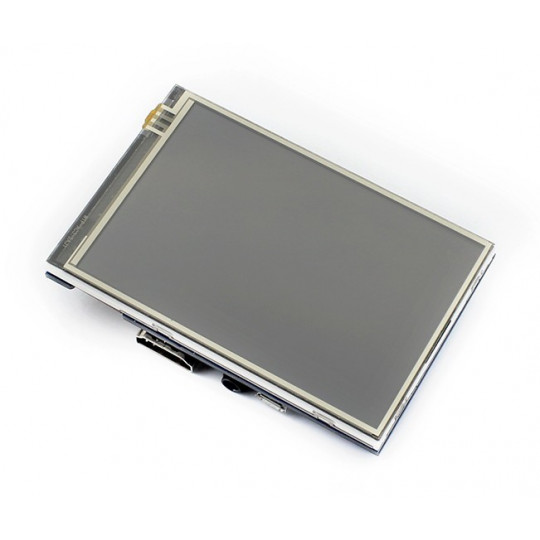

IPS LCD резистивний сенсорний екран 3.5'' 480x320px GPIO для Raspberry Pi - Waveshare 12824
3 500 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3738314803
Опис продукту: РК-резистивний сенсорний IPS-екран 3,5 дюйма, 480x320 пікселів, GPIO для Raspberry Pi - Waveshare 12824
3,5-дюймовий резистивний сенсорний екран для Raspberry Pi з роздільною здатністю 320 x 480 пікселів. Працює з будь-якою 40-контактною версією Raspberry Pi. Модуль зв'язується з мінікомп'ютером Raspberry Pi через 40-контактний роз'єм GPIO. Для коректної роботи також потрібно підключити роз'єм HDMI екрана до роз'єму HDMI мінікомп'ютера за допомогою адаптера HDMI, що входить до комплекту.
Пристрій зв'язується через контакти GPIO - як оверлей для мінікомп'ютера.Raspberry Pi продається окремо.

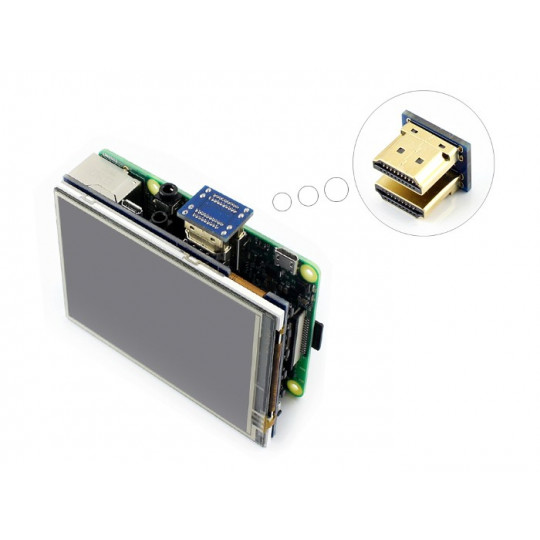

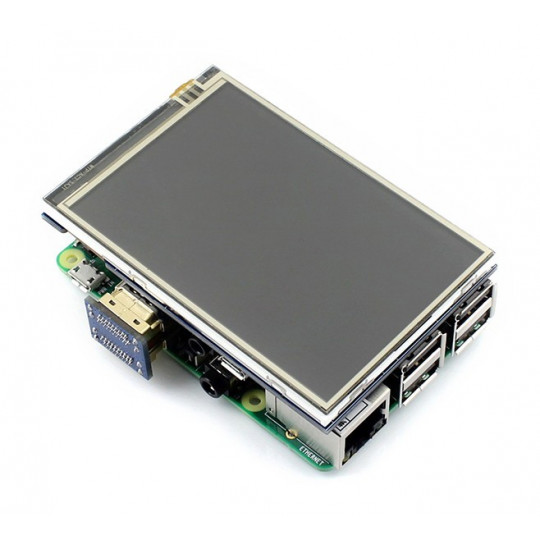

Приклад підключення екрана до Raspberry Pi.
Підключення до Raspberry Pi
РК-дисплей Waveshare IPS працює з мінікомп'ютерами Raspberry Pi, оснащеними 40-контактним роз'ємом GPIO. Для належної роботи дисплей має бути встановлений на контакті GPIO мінікомп'ютера, а роз'єми HDMI від дисплея до Raspberry Pi мають бути підключені.
Програмне забезпечення для відображення
Виробник підготував операційну систему з встановленими драйверами. Систему потрібно розпакувати за допомогою відповідної програми, такої як WinZip, та завантажити на карту за допомогою цієї програми.
Детальний опис підключення та встановлення драйвера без зміни системи Raspberry Pi, а також зображення готової системи можна знайти за адресою
Знімок екрана програми, після вибору системи просто натисніть кнопку «Записати» та дочекайтеся завершення процесу встановлення.
Інтерфейс GPIO
| контакт GPIO | Символ | Опис |
|---|---|---|
| 1, 17 | 3,3 В | Блок живлення 3,3 В. |
| 2, 4 | 5 В | Блок живлення 5 В. |
3, 5, 7, 8, 10, 11 12, 13, 15, 16, 18, 24 | Північна Кароліна | Не підключено. |
| 6, 9, 14, 20, 25 | ЗЕМЛЯ | Маса. |
| 19 років | TP_SI | Вхідні дані інтерфейсу SPI для сенсорної панелі. |
| 21 рік | TP_SO | Виведення даних інтерфейсу SPI для сенсорної панелі. |
| 22 | TP_IRQ | Переривання від сенсорної панелі. |
| 23 | TP_SCK | Тактовий сигнал SPI для сенсорної панелі. |
| 26 | TP_CS | Вибір чіпа для сенсорної панелі. |
Зовнішні розміри екрана.
Технічні характеристики сенсорного екрана
- Тип: сенсорний екран, резистивний IPS
- Діагональ: 3,5 дюйма
- Роздільна здатність: 480 x 320 пікселів
- SPI-зв'язок
- Працює з будь-якою 40-контактною версією Raspberry Pi
- Вбудовані кнопки та екранне меню
- AV-роз'єм
- Розміри екрана: 85 x 56,5 мм
Комплект включає
- 3,5-дюймовий сенсорний екран, резистивний IPS
- USB-роз'єм
- Радіатор
- Стилус
3,5-дюймовий сенсорний екран для Raspberry Pi
Представлений продукт є3,5-дюймовий резистивний сенсорний IPS LCD-екран з роздільною здатністю 480x320 пікселів, у вигляді GPIO-оверлея для Raspberry Pi.Завдяки правильно підібраним розмірам мінікомп'ютер майже повністю розміщується під дисплеєм, що економить місце під час встановлення системи в корпус.
Підключення до мінікомп'ютераМалина пі дисплейТакож слід пам’ятати про необхідність підключення адаптера HDMI, який необхідний для належної роботи екрана. Фактичний зв’язок із тачпадом здійснюється через контакти GPIO – оверлей використовує п’ять із них.
Простий дисплей для базових застосувань
IPS LCD резистивний сенсорний екран 3.5'' 480x320px GPIO для Raspberry Pi - Waveshare 12824, завдяки простому підключенню та малим габаритам, він ідеально підходить для реалізації основних «комп'ютерних» функцій, що надаються сучасними операційними системами для Raspberry Pi.
Комплект також включає стилус, комплект радіаторів та адаптер HDMI. Наш магазин також пропонує мінікомп'ютери, комплекти аксесуарів та функціональні доповнення, які дозволяють легко розширити можливості вашого комп'ютера за допомогою опцій вимірювання, керування та зв'язку.
| Користувальницькі характеристики | |
|---|---|
| Розділений екран | 480x320px |
| Сенсорний екран | Да |
| Тест | 3 |
| Екран — діагональ | 3,50 '' |
| Екран — інтерфейс | GPIO |
| Екранний тип | РК-матриця IPS |
| Вага паковання | 0,12 кг |
| Висота паковання | 4 см |
| глибина паковання | 9,5 см |
| Ширина паковання | 13 см |
- Ціна: 3 500 ₴
