Комплект AtomS3R Ext Proto - Модуль розробки з макетною платою - M5Stack C126-Ext

Опис продукту: AtomS3R Ext Proto Kit - модуль розробки з макетною платою - M5Stack C126-Ext

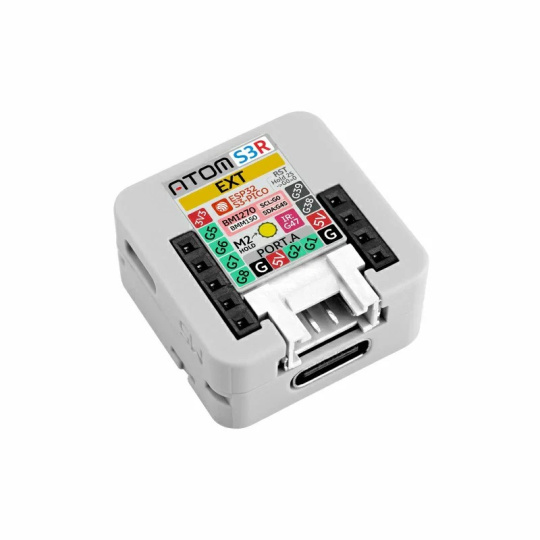

AtomS3R-Ext — це сучасна платформа розробки, призначена для розробників вбудованих систем та Інтернету речей. В її основі лежить потужний чіп ESP32-S3-PICO-1-N8R8 з двоядерним процесором.Кстенса LX7, про часдо 240 МГц, за підтримки8 МБФлеш-пам'ять та8 МбPSRAM. На верхній частині корпусу єуніверсальна макетна плата, що дозволяє швидко підключати та тестувати кілька контактів GPIO. Завдяки вбудованомудев'ятиосьовий IMU (BMI270 + BMM150)Цей модуль ідеально підходить для проектів, що потребують точного відстеження руху та просторової орієнтації. AtomS3R-Ext підтримує ІЧ-передачу, забезпечує легке розширення завдяки порту Grove, а також забезпечує швидку передачу даних і живлення через порт USB Type-C. 3D-антена забезпечує кращий діапазон і стабільність Wi-Fi порівняно з попередніми моделями Atom.

Спеціальні функції

• ESP32-S3-PICO-1-N8R8:Двоядерна система з підтримкою USB-OTG та WiFi. Дев'ятиосьова сенсорна система: 6-осьова BMI270 + 3-осьова BMM150.
• 8 МБ флеш-пам'яті та 8 МБ PSRAM:безперебійна робота програми та зберігання даних
• ІЧ-підтримка:передача інфрачервоного випромінювання на великій відстані (до 12,46 м під кутом 180°)
• Універсальна плата розширення:Растр 2,54 мм, сітка 5x6
• Порт USB Type-C:зручне живлення та програмування
• Покращена 3D-антена:краща продуктивність сигналу Wi-Fi
• Кілька GPIO:доступний як на нижній, так і на контактній пластині
• Підтримка кількох платформ:Arduino IDE, Platform.IO, ESP-IDF

Практичне застосування

• Виявлення руху та просторова орієнтація- завдяки інтегрованим датчикам BMI270 та BMM150, контролер ідеально підходить для проектів моніторингу руху, таких як портативні пристрої, контролери жестів або системи віртуальної/доповненої реальності (VR/AR).
• Керування розумними пристроями- Підтримка Wi-Fi та інфрачервоного порту дозволяє створювати пульти дистанційного керування, контролери та автоматизацію для домашніх та промислових систем Інтернету речей
• Швидке прототипування- макетна плата зверху корпусу дозволяє негайно тестувати GPIO-з'єднання та інтеграцію з іншими модулями
• Освітні програми- AtomS3R-Ext – чудовий навчальний інструмент для вивчення мікроконтролерів, бездротового зв'язку та обробки даних датчиків.
• IoT-проекти та вбудовані системи- компактний розмір, низьке енергоспоживання та широкий спектр функцій роблять його ідеальним рішенням для інтеграції з інтелектуальними пристроями та датчиками у виробничих та тестових середовищах

Технічні характеристики модуля

• Мікроконтролер: ESP32-S3-PICO-1-N8R8, двоядерний Xtensa LX7, до 240 МГц, USB-OTG
• Пам'ять: 8 МБ флеш-пам'яті, 8 МБ PSRAM
• Датчик BMI270: 6 осей, точність 0,05% (прискорення), 0,05°/с (кутова швидкість), адреса I2C: 0x68
• Датчик BMM150: 3 осі, точність 0,3 мкТл, інтегрований з BMI270
• ІЧ-передача:
• 180°: 12,46 м>
• 90°: 1,45 м
• 45°: 3,88 м
• Споживання енергії в режимі сну:
• GPIO - 5 В: 11,63 мкА
• Гроув - 5 В: 10,75 мкА
• USB - 5 В: 92,50 мкА
• Математична плата: 5 x 6, крок 2,54 мм
• Зарезервований GPIO (знизу): G5, G6, G7, G8, G38, G39
• GPIO на макетній платі: G3, G4, G9, G10, G11, G12, G13, G14, G17, G21, G40, G42, G46, G48
• Робоча температура: від 0°C до 40°C
• Розміри: 24 x 24 x 12 мм
• Вага: 6,9 г
