Розширювач ATtiny1616 - розширення для Arduino - з роз'ємами - STEMMA QT / Qwiic - Adafruit 5690

Опис продукту: Розширювач ATtiny1616 для Arduino - з роз'ємами - STEMMA QT / Qwiic - Adafruit 5690

Прорив ATtiny1616— це модуль виробництва Adafruit, який виконує функцію розширювача контактів. Він призначений для використання з платами, що використовуютьШина I2C, таких як Arduino та Raspberry Pi. Він розширює функціональність цих плат додатковими 12x GPIO, 9x АЦП, 5x ШІМ, 1x NeoPixel, 1x EEPROOM зі 127 байтами пам'яті NVM (останній байт EEPROM використовується для вибору адреси I2C) та 1x виводом переривання. Модуль оснащений мікроконтролером.ATtiny1616з 16 КБ флеш-пам'яті, 2 КБ оперативної пам'яті та 256 байтами EEPROM.

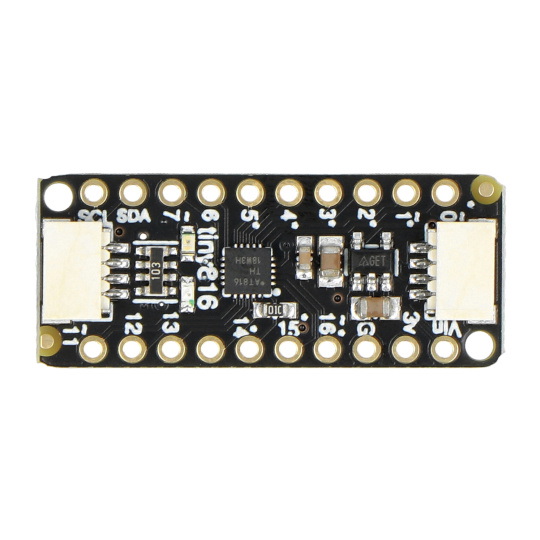

Розширювач ATtiny1616 для Arduino з роз'ємами - STEMMA QT / Qwiic - Adafruit 5690.

Прорив ATtiny1616.

Інтерфейс, що пропонується платою

• 12 GPIO з вибираними підтягувальними резисторами: 0-5, 6, 8, 11, 14, 15, 16
• 9 входів 10-бітного АЦП - контакти 0, 1, 2, 3, 4, 5, 14, 15, 16
• 5 8-бітних ШІМ-виходів - контакти 0, 1, 7, 11, 16
• 1x вихід NeoPixel (до 250 пікселів)
• 1x EEPROM зі 127 байтами пам'яті NVM - останній байт EEPROM використовується для вибору адреси I2C
• 1xwВихід переривання, який може бути запущений будь-яким аксесуаром - контакт 6
• 2 контакти вибору адреси I2C - контакти 12 та 13
• 1 світлодіод

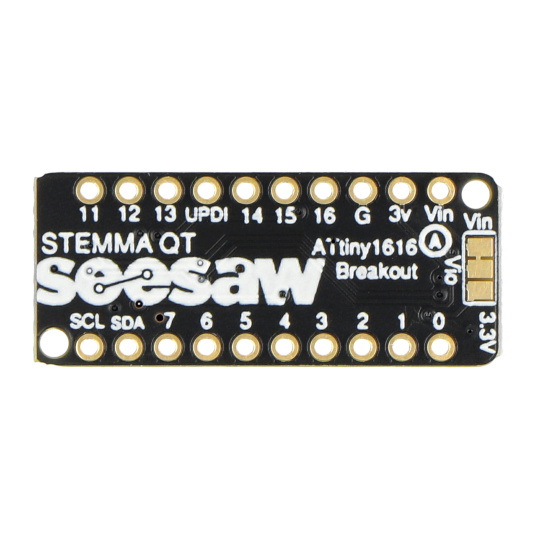

Опис контактів плати

• VIN - контакт живлення (від 2 В до 5 В)
• 3V - контакт живлення (3.3V)
• GND - системне заземлення
• SCL - вивід тактової частоти шини I2C
• SDA - вивід даних шини I2C

Приклад схеми підключення.

Вміст набору.

Технічні характеристики модуля

• Тип: розширювач штифтів
• Вбудований чіп: ATtiny1616
• Флеш-пам'ять: 16 кБ
• Оперативна пам'ять: 2 КБ
• EEPROM: 256 байт
• Генератор: до 20 МГц
• Вбудований регулятор 3,3 В
• Виводи: паяльні колодки, STEMMA QT / Qwiic

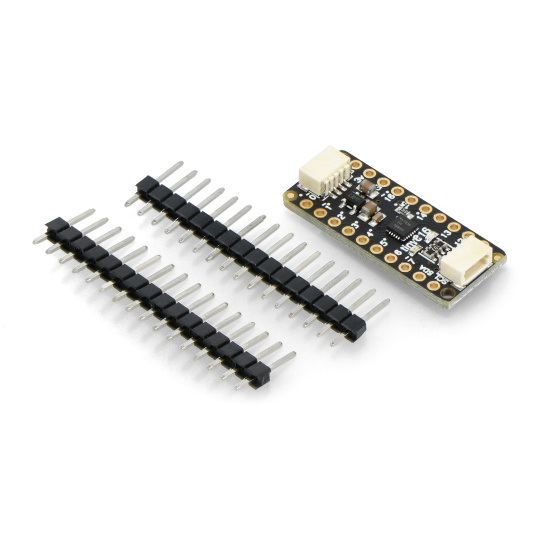

Вміст набору

• Розширювач ATtiny1616 - розширення для Arduino - з роз'ємами - STEMMA QT / Qwiic - Adafruit 5690
• Смужка Goldpin - растр 2,54 мм - 2 штуки
