РК-дисплей IPS 1.69'' 240x280px - SPI - 262K RGB - для Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802

Опис продукту: 1,69-дюймовий IPS РК-дисплей 240 x 280 пікселів - SPI - 262K RGB - для Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802

РК-дисплей1,69 дюймахарактеризується роздільною здатністю240 x 280 пікселіві яскрава палітра262 тисячі кольорів, що відкриває нові можливості в різних сферах застосування. Завдяки використанню технологійІПСгарантує чітке та динамічно барвисте візуальне враження. Вбудована система драйверів дисплея -ST7789V2- зв'язується з мікроконтролером або мінікомп'ютером через 4-контактний інтерфейсСПІЦей універсальний інтерфейс не лише мінімізує вимоги до контактів вводу/виводу, але й бездоганно інтегрується з популярними платами, такими якRaspberry Pi, Arduino та STM32Розмір одного пікселя становить 0,11655 x 0,11655 мм. Завдяки високій роздільній здатності та яскравим кольорам, він ідеально підходить для створення невеликих,портативні пристрої, такі як смарт-годинники, цифрові фоторамки та портативні ігрові консолі.

РК-дисплей IPS 1.69'' 240 x 280 пікселів - SPI - 262K RGB - для Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802.

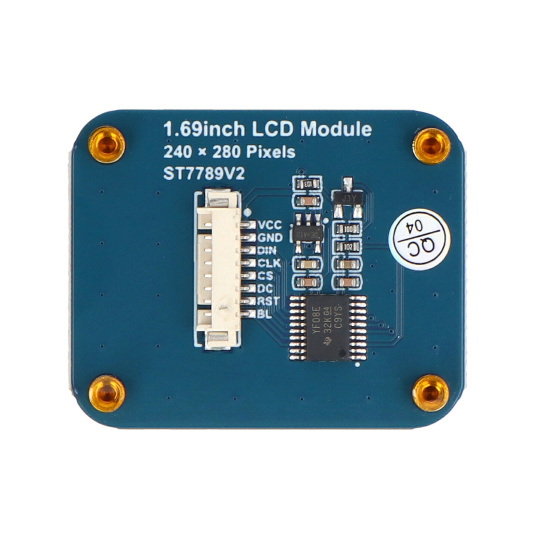

Відображення штифтів

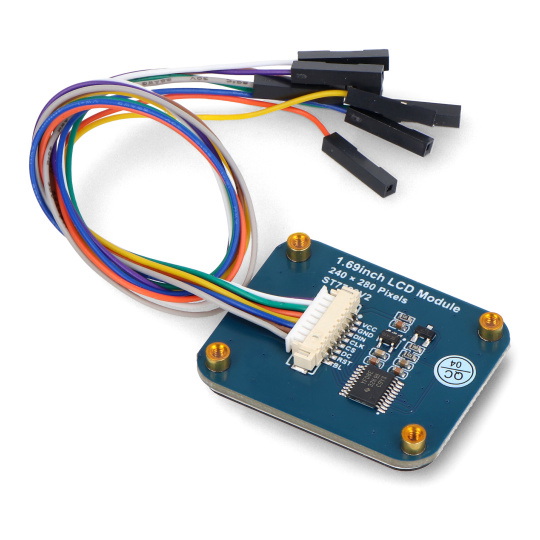

РК-дисплей оснащений кабелем з роз'ємомJST GH1.25, що дає нам доступ до наступних результатів:

• VCC - напруга живлення 3,3 В / 5 В
• GND - системне заземлення
• Лінія передачі даних DIN - SPI
• CLK - лінія тактової частоти SPI
• CS - Вибір пристрою шини (вибір мікросхеми)
• DC - вибір даних / команда (команда)
• RST - скидання контакту
• BL - підсвічування дисплея

Сумісність та застосування з Raspberry Pi, Arduino та STM32

Модуль дисплея єповністю сумісний з популярними плитками, таких як Raspberry Pi, Arduino та STM32. Завдяки інтерфейсу SPI та обширній документації, доступній для кожної платформи, інтеграція дисплея є швидкою та простою. Ось кілька прикладів використання дисплея:

• Створення інтерактивних користувацьких інтерфейсів для IoT-проектів.
• Відображати системну інформацію або дані Інтернету на невеликому екрані.
• Відображення значень вимірювань з датчиків (наприклад, температури, вологості) на невеликому дисплеї.
• Створення простих користувацьких інтерфейсів для пристроїв та DIY-проектів.
• Відображення результатів процесів прийняття рішень (наприклад, станів перемикачів, аналогових значень) у режимі реального часу.
• Відображайте дані телеметрії або керуйте пристроями дистанційно.
• Інтеграція дисплея в проекти, пов'язані з моніторингом або автоматизацією промислових процесів.

Елементи, що входять до комплекту.

Технічні характеристики дисплея

• Напруга живлення: 3,3 В / 5 В
• Тип екрана: РК-дисплеї IPS
• Діагональ дисплея: 1,69 дюйма
• Вбудований чіп: ST7789V2
• Інтерфейс зв'язку: 4-провідний SPI
• Роздільна здатність: 240 x 280 пікселів

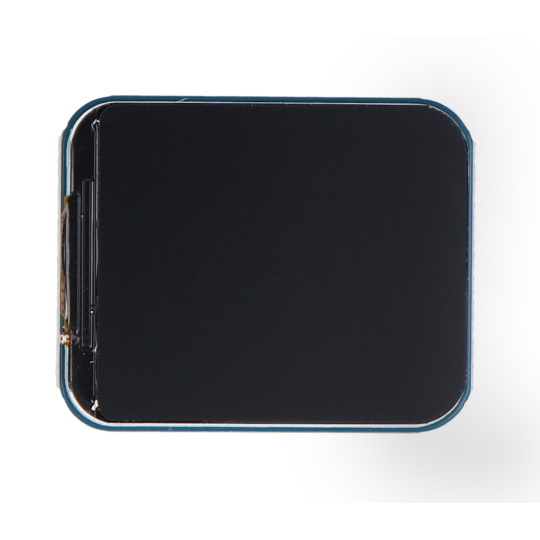

• Закруглені кути екрана
• Кількість відображених кольорів: 262 000 RGB
• Розмір пікселя: 0,11655 x 0,11655 мм
• Розміри дисплея: 27,97 x 32,63 мм
• Розміри модуля: 31,5 x 39 мм

Вміст набору

• 1x IPS РК-дисплей 1,69 дюйма 240 x 280 пікселів - SPI - 262K RGB - для Raspberry Pi, Arduino, STM32 - Seeedstudio 104990802
• 1x 8-контактний з'єднувальний кабель JST GH1.25 20 см
