Fermion - AS7341 11-канальний датчик видимого світла - DFRobot SEN0365

Опис продукту: Fermion - AS7341 11-канальний датчик видимого світла - DFRobot SEN0365

Модуль виробництваDFRobotз вбудованою системоюAS7341Це 11-канальний датчик видимого світла, який використовує інтегральну схему нового покоління - датчикспектральнийМодуль має вісім каналіввидиме світло, один каналближній інфрачервоний діапазоні один каналбез фільтраКрім того, він також має один канал, присвяченийвиявлення мерехтіння навколишнього освітленняДатчик DFRobot оснащений 6 незалежними16-бітні канали АЦП, що дозволяють паралельну обробку даних.

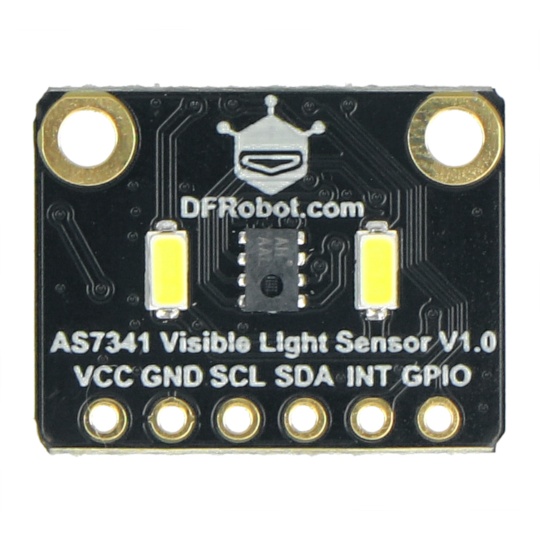

Fermion - AS7341 11-канальний датчик видимого світла.

Приклад схеми підключення датчика з використанням плати DFRobot, еквівалента Arduino. Плата не входить до комплекту та може бути придбана окремо в нашому магазині.

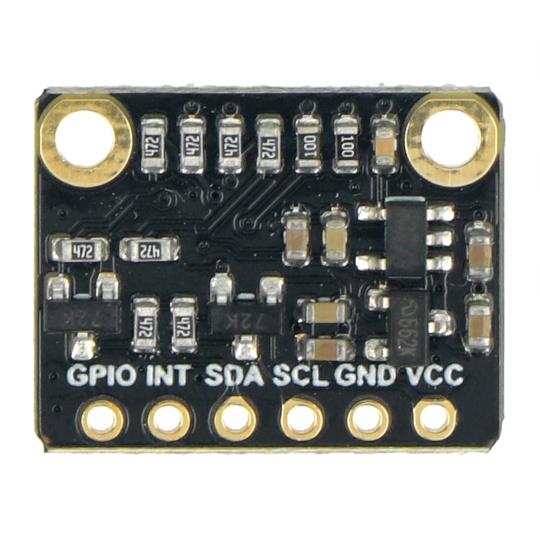

Опис розпіновки та приклад схеми підключення

Модуль маєпохідніу форміпаяльні площадки, до яких слід припаяти роз'єми Goldpin, що входять до комплекту. Підключіть датчик до модуля мікроконтролера, як описано нижче:

• Віртуальний кредитний центр (VCC)- напруга живлення на виводі в діапазоні від 3,3 В до 5 В
• ЗЕМЛЯ- маса системи
• СКЛ- лінія тактової частоти інтерфейсу I2C
• Адвентистська церковна ієрархія- лінія передачі даних інтерфейсу I2C
• ВНУТРІШНЄ - контакт переривання (активується низьким станом)
• GPIO- загальна розпіновка входу/виходу

Технічні характеристики датчика видимого світла DFRobot

• Модуль: датчик видимого світла
• Вбудований чіп: AS7341
• Кількість каналів: 11
• Діапазони виявлення видимого світла:
• F1 - від 405 нм до 425 нм
• F2 - від 435 нм до 455 нм
• F3 - від 470 нм до 490 нм
• F4 - від 505 нм до 525 нм
• F5 - від 545 нм до 565 нм
• F6 - від 580 нм до 600 нм
• F7 - від 620 нм до 640 нм
• F8 - від 670 нм до 690 нм
• Діапазон вхідної напруги: від 3,3 В до 5 В
• Робочий струм (діод вимкнений):< 5 mA
• Струм керування світлодіодом: клас 1-20 (від 4 мА до 42 мА)
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу: 0x39
• Діапазон робочих температур: від -30°C до 85°C
• Допустимий діапазон робочої вологості: від 5% до 85% відносної вологості
• Розміри модуля: 18 x 14 мм

Діапазони видимого світла.

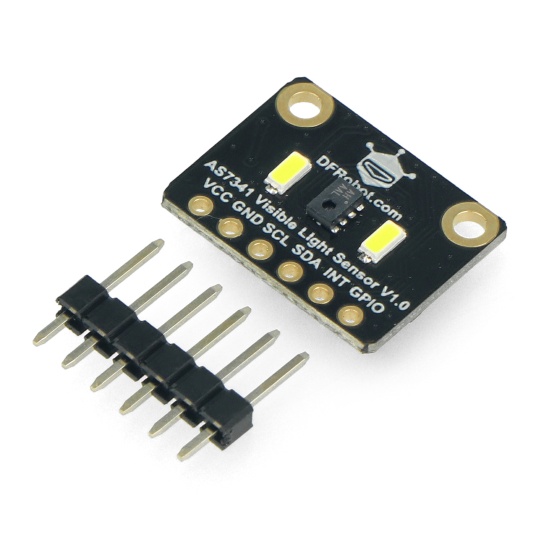

Комплект містить спеціальні роз'єми Goldpin для самостійного паяння.

Спеціальні функції

• 8 оптичних каналів, що охоплюють видимий спектральний діапазон
• Виявлення мерехтіння навколишнього освітлення 50 Гц та 60 Гц
• 6 незалежних 16-бітних каналів АЦП
• Точність визначення та зіставлення кольорів
• Виявлення ефекту змішування кольорів
• Його можна використовувати, серед іншого, для регулювання колірної температури освітлення.

Вміст набору

• 11-канальний датчик видимого світла AS7341
• Стрічка Goldpin 1x6 - крок 2,54 мм
