Мережевий модуль Ethernet ENC28J60
948 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1142428047
Опис продукту: Мережевий модуль Ethernet ENC28J60
Цей модуль дозволяє підключати мікроконтролери та комплекти розробки (включаючи Arduino) до мережі Ethernet. Інтерфейсом зв'язку є популярна цифрова шина SPI. Плата оснащена роз'ємом Ethernet RJ-45 для мережевого кабелю та контактами Goldpin для підключення до материнської плати. Система працює від напруги живлення 3,3 В, а її розміри становлять 56 x 34 x 16 мм.
Це доступно для модуляАрдуїноразом зінструкціїзв'язки. |

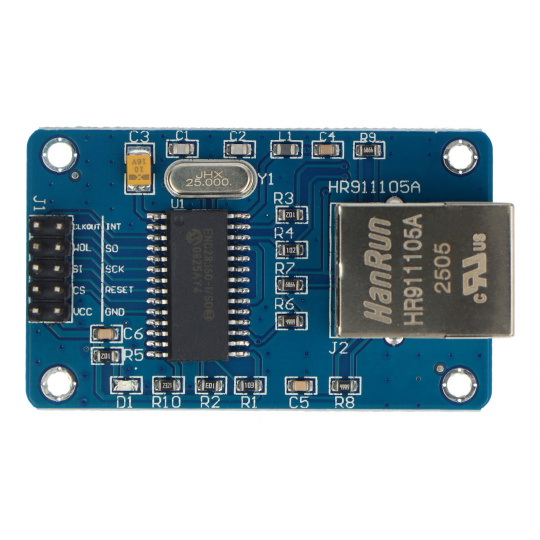

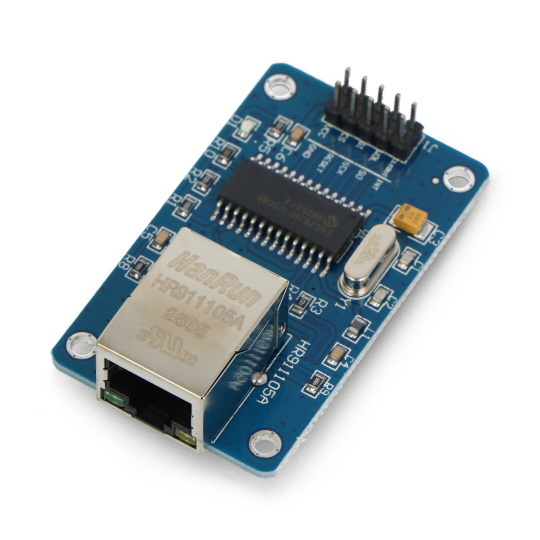

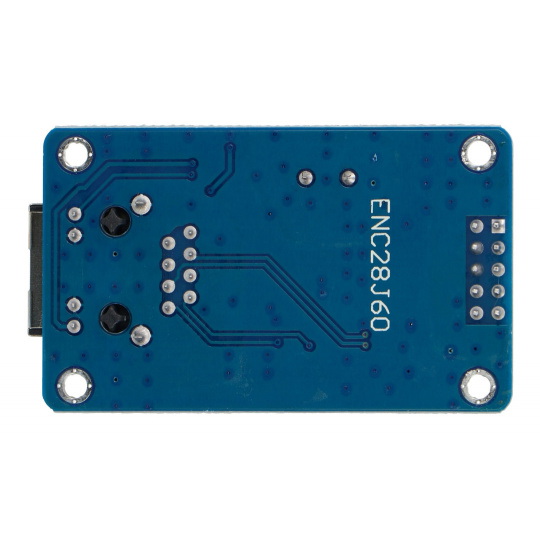

Мережевий модуль Ethernet ENC28J60.
У таблиці наведено опис розпіновки модуля Ethernet ENC28J60.
Виведення
Модуль має позолочені контакти, що дозволяє підключатися до будь-якого комплекту розробки або спеціалізованої друкованої плати за допомогою доступних кабелів. Розташування контактів показано на малюнку нижче.
Технічні характеристики модуля Ethernet
- Напруга живлення: 3,3 В
- Максимальна швидкість передачі: 25 МГц
- Інтерфейс зв'язку: SPI
- MAC-адресу потрібно призначити в програмі
- Тип модуля: 10Base-T
- Робоча температура: від -40°C до 85°C
- Розміри: 56 x 34 x 16 мм
Деталі в документації ENC28J60.
Ім'я | Опис |
|---|---|
Віртуальний кредитний центр (VCC) | Напруга живлення 3,3 В. |
ЗЕМЛЯ | Масовий потенціал системи. |
СКИДАННЯ | Скидання системи, активується низьким станом. Стан за замовчуванням – високий – внутрішньо підтягнутий до VCC. Вивід витримує напругу 5 В. |
CS (Користувач послуг) | Вибір мікросхеми – вибір пристрою шини SPI. Активовано низьким рівнем. За замовчуванням високий рівень – внутрішньо підтягнуто до VCC. Вивід допускає 5 В. |
ССК | Вхід синхронізації шини SPI. Штифт витримує напругу 5В. |
Штучний інтелект | Лінія вхідних даних шини SPI. Штифт витримує напругу 5В. |
Отже | Лінія вихідних даних шини SPI. Штифт витримує напругу 5В. |
ЗАКЛАД | Програмована вихідна лінія годинника. |
OX | Слід залишити непідключеним. |
ВНУТРІШНЄ | Внутрішній вихід переривання. |
| Основні атрибути | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Тест | 3 |
| Вага паковання | 0,005 кг |
| Висота паковання | 1,7 см |
| глибина паковання | 11,5 см |
| Ширина паковання | 7 см |
