Розширювальний HAT CAN FD - 2-канальний ізольований розширювальний HAT CAN FD - для Raspberry Pi - Waveshare 17075

Опис продукту: CAN FD Expansion HAT - 2-канальний ізольований CAN FD expansion HAT - для Raspberry Pi - Waveshare 17075

Розширювальний адаптер CAN FD HAT – це розширювальний адаптер шини CAN, виготовлений компанією Waveshare. Він підтримує оригінальний протокол.МОЖЕ 2.0та розширенняCAN FDз вищою пропускною здатністю даних. Він має додва каналиЗавдяки багатьом вбудованимзахисні системи, включаючи захист від перенапруги 500 Вт, захист від електростатичних розрядів, захист від короткого замикання та електричну ізоляцію, зв'язок безумовнобезпечнішеі значнонадійнішийРозширювальний HAT CAN FD має дві вбудовані системи: MCP2518FD – CAN-контролер, та MCP2562FD – приймач-передавач шини.

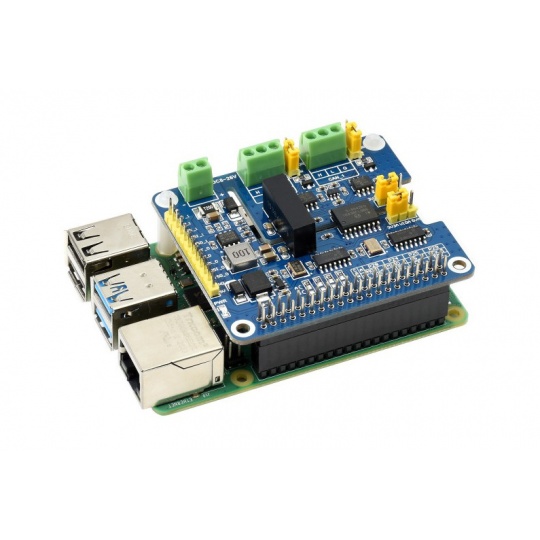

Підключення розширювального HAT CAN FD до Raspberry Pi. У комплект входить лише розширювальний HAT — Raspberry Pi потрібно купувати окремо.

2-канальний ізольований CAN FD щит для Raspberry Pi.

Огляд функцій розширення CAN FD HAT

• Оснащений 40-контактним роз'ємом GPIO для Rapberry Pi
• Також сумісний з Jetson Nano та Arduino
• Підтримує як традиційні протоколи CAN 2.0, так і CAN FD
• Оснащений керуючими контактами Breakout SPI, призначеними для підключення до плат керування хостом, таких як STM32/Arduino
• Вбудована електрична ізоляція - ізольована напруга до 5 кВ, стабільна робота, значно вища стійкість до перешкод
• Вбудований захист від перенапруги, захисту від електростатичних розрядів та захисту від короткого замикання для безпечнішого зв'язку
• Вбудований стабілізатор напруги 3,3 В/5 В
• Вбудований резистор на 120 Ом, що налаштовується за допомогою перемички
• Виробник надає ресурси для програмування та інструкції (приклади для Raspberry Pi / Arduino)

Технічні характеристики накладки

• Тип: плата розширення CAN та CAN FD
• Вбудований чіп: MCP2518FD та MCP2562FD
• Кількість каналів: 2
• Інтерфейс зв'язку: SPI
• Напруга живлення:
• 5 В через Raspberry Pi
• 8 В до 26 В постійного струму на гвинтовому клемному затискачі
• Логічний рівень: 3,3 В / 5 В
• Розміри кришки: 65 x 56,5 мм

Вміст набору

• Розширювальний капелюх CAN FD
• 2x20-контактний роз'єм "мама" - 1 шт.
• Гвинти - 4 штуки
• Нейлонові проставки - 2 штуки

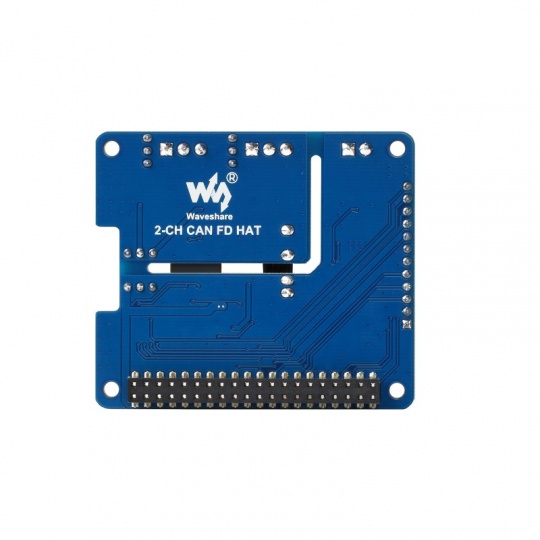

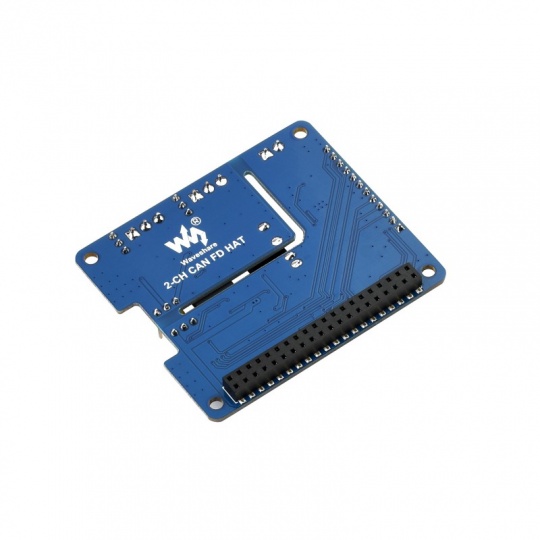

Розширювальний ковпачок CAN FD - вигляд ззаду.

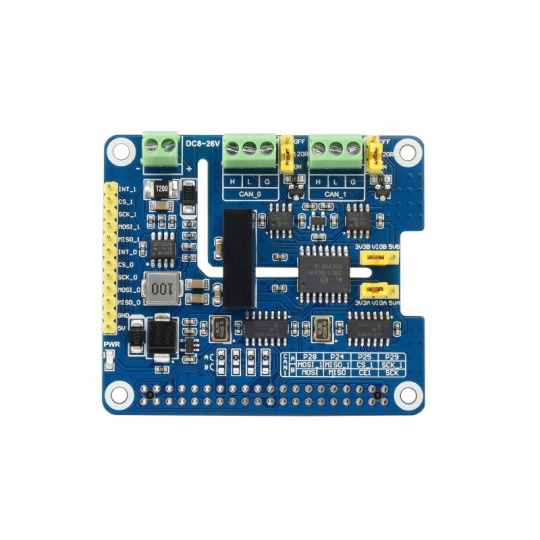

Розташування елементів на накладці.

Розташування елементів на накладці

1. Контролер MCP2518FD
2. Приймач-передавач MCP2562FD
3. Цифровий ізолятор SI8642ED
4. Система живлення MP1584EN
5. Блок живлення RT9193-33
6. Модуль ізоляції живлення B0505LS-1W
7. Стандартний 40-контактний GPIO-роз'єм Raspberry Pi
8. Гвинтовий клемний з'єднувач шини CAN
9. Зовнішній клемний з'єднувач живлення
10. Виводи керування мікроконтролера для використання з материнськими платами, такими як Arduino
11. Перемикач на кінцевому резисторі 120 Ом
12. Логічний перемикач рівня 3,3 В/5 В
13. Вибір режиму роботи CAN
A: CAN_0 та CAN_1 використовують два окремі SPI (за замовчуванням)
B: CAN_0 та CAN_1 мають один SPI.
14. Індикатор живлення
15. Запобіжник
16. Діод захисту від зворотного живлення
