Мікроконтролер AVR - ATmega8A-PU DIP

Опис продукту: Мікроконтролер AVR - ATmega8A-PU DIP

Мікроконтролер Atmel AVR у 28-вивідному DIP-корпусі з наскрізним підключенням. Живиться від напруги від 2,7 В до 5,5 В, працює на частоті до 16 МГц. Має 8 КБ флеш-пам'яті, 1 КБ оперативної пам'яті та 512 Б EEPROM.

Технічні характеристики ATmega 8A

• Джерело живлення: 2,7 В - 5,5 В
• Тактова частота: до 16 МГц
• Флеш-пам'ять: 8 кБ
• Оперативна пам'ять: 1 кБ
• Пам'ять EEPROM: 512 байт
• 23 лінії виводу/вводу
• Два 8-бітних лічильники
• Один 16-бітний лічильник
• Три ШІМ-канали
• 6 каналів 10-бітного аналого-цифрового перетворювача
• Інтерфейси апаратного зв'язку: USART, SPI
• П'ять режимів сну
• Корпус DIP28 для наскрізного отвору

ATmega8A.

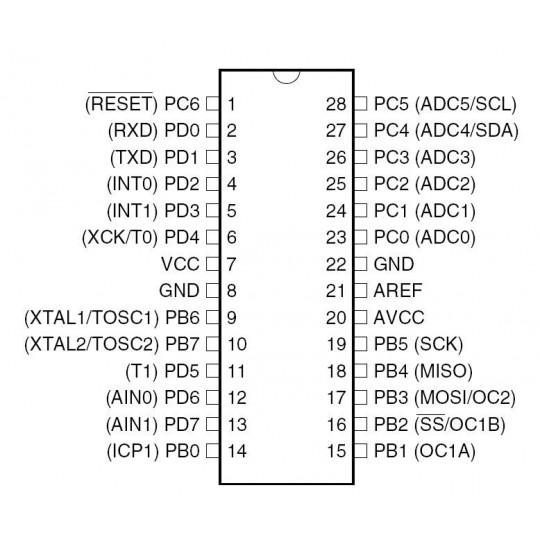

Розпіновка мікроконтролера ATmega 8A-PU.

Потужність вбудованих периферійних пристроїв

Основною перевагою мікроконтролерів AVR є простота їх програмування (включаючи використання машинної мови – асемблера) та широкий вибір периферійних блоків, що значно розширює можливості цих систем. Процесор ATmega8A-PU (тобто версія в корпусі PDIP) надає програмістам два 8-бітні апаратні таймери, один 16-бітний таймер, RTC, 6-канальний АЦП з 10-бітною роздільною здатністю, інтерфейс TWI (сумісний з I2C), інтерфейс SPI з підтримкою режимів master та slave, програмований інтерфейс USART і навіть аналоговий компаратор. Окрім цих функціональних блоків, мікроконтролер ATmega8A-PU також містить ряд захисних механізмів для забезпечення правильної та стабільної роботи системи. До них належать: програмований сторожовий таймер, який дозволяє автоматично скидати процесор у разі зависання основної програми, та система контролю напруги живлення (Brown-out Detection), метою якої є скидання мікроконтролера, коли напруга живлення падає нижче певного програмованого значення.

Розширені режими роботи ATmega8A-PU

Варто зазначити, що хоча мікроконтролер ATmega8A-PU не належить до спеціалізованого сімейства процесорів з наднизьким енергоспоживанням, він підтримує низку режимів низького енергоспоживання. Це особливо важливо для пристроїв з живленням від батареї, оскільки дозволяє програмно оптимізувати баланс між енергоспоживанням та обчислювальною продуктивністю. Один режим (шумозниження АЦП) призначений для використання в пристроях, що використовують вбудований аналого-цифровий перетворювач для точного вимірювання напруги. ATmega8A-PU може працювати з напругою живлення від 2,7 В до 5,5 В, що забезпечує значну гнучкість проектування та дозволяє безпосередньо інтегрувати процесор із системами, що працюють як на 3-3,3 В, так і на 5 В.
