Модуль обертового енкодера - I2C - STEMMA QT/Qwiic - Adafruit 5880

Опис продукту: Модуль обертового енкодера - I2C - STEMMA QT / Qwiic - Adafruit 5880

Простий у використанні модуль від Adafruitз вбудованим поворотним енкодеромякий підключається до мікроконтролера черезI2CЦе дозволяєвідстеження обертання енкодера та виявлення натискання кнопок, без необхідності писати складний код для обробки цих функцій. Модуль маємікроконтролер з програмним забезпеченням Seesaw, який обробляє сигнали від кодера та зберігає їх у вигляді інкрементального значення. Він також маєДіод NeoPixel, колір якого можна змінювати через I2C, та червоний світлодіод INT, який вказує на активність переривання. Завдяки роз'ємуSTEMMA QT, підключення до таких систем, як Arduino або Raspberry Pi, є швидким та зручним. Вбудована система дозволяєпідключення до 8 модулів на один порт I2CМодуль живиться напругою від 3 В до 5 В та налаштовується за допомогою трьох адресних перемичок.

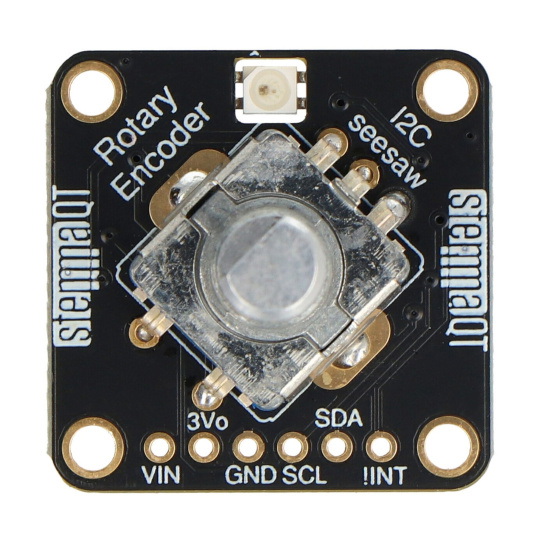

Модуль обертового енкодера - I2C - STEMMA QT / Qwiic - Adafruit 5880.

Модуль сумісний з багатьма мінікомп'ютерами, такими як Raspberry Pi та Arduino.

Основні особливості модуля

• Модуль з I2C-зв'язком:швидке підключення до мікроконтролерів через I2C (адреса за замовчуванням 0x36)
• Вбудований кодер:Кнопковий енкодер забезпечує легке виявлення обертання та натискань
• Світлодіод NeoPixel:візуальне відображення стану за допомогою RGB-діода, керованого через I2C
• Сумісність:працює з Arduino, Raspberry Pi та іншими мікроконтролерами
• Просте налаштування:До одного порту I2C можна підключити до 8 модулів за допомогою адресних перемичок. Перший буде за адресою 0x36, останній - за адресою 0x3D, коли всі три перемички припаяні.
• Джерело живлення від 3 В до 5 В:Підтримує кілька рівнів напруги для більшої універсальності

Штифти модуля

Обертовий енкодер Adafruit має чотири основні контакти: живлення (VCC), заземлення (GND) та дві лінії зв'язку - SCL та SDA.Віртуальний кредитний центр (VCC)використовується для живлення пристрою, найчастіше напругою 3,3 В або 5 В, залежно від використовуваного мікрокомп'ютера.ЗЕМЛЯє землею, тобто спільною точкою відліку для всіх з'єднань.СКЛiАдвентистська церковна ієрархіяЦе лінії зв'язку I2C, що використовуються для передачі даних між кодером та головним пристроєм. Ці контакти дозволяють підключати модуль до широкого спектру систем, що робить його дуже універсальним.

Модуль живиться напругою від 3 В до 5 В.

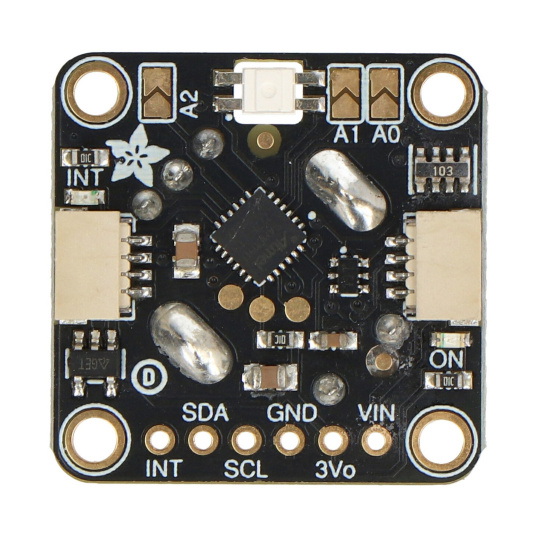

Плата забезпечує просте підключення за допомогою STEMMA QT.

Сумісне програмне забезпечення

Використання I2C-енкодера у ваших проектах вимагає встановлення відповідних бібліотек програмування. Для таких платформ, як мікроконтролери Raspberry Pi та Arduino, існуютьспеціалізовані бібліотеки на Python (CircuitPython) та C++Для Python Adafruit надає бібліотеку, яка дозволяє легко зчитувати положення енкодера та керувати вбудованою кнопкою.Налаштування базується на кількох простих крокахВстановлення необхідних пакетів, підключення енкодера до відповідних контактів (SDA, SCL) та використання кількох простих команд коду для початку зчитування даних. Ці бібліотеки усувають потребу в технічних деталях, роблячи процес доступним для початківців та дозволяючи швидко реалізувати проект.

Технічні характеристики модуля

• Зв'язок: I2C
• Напруга живлення: від 3 до 5 В
• Максимальна кількість підключених модулів: 8 на одній лінії I2C
• Вбудований мікроконтролер: підтримує протокол seesaw
• Ротаційний енкодер: для виявлення обертань та натискань кнопок
• Світлодіоди:
  • NeoPixel: Налаштовуваний RGB-світлодіод (зміна кольору через I2C)
  • INT LED: Червоний світлодіод вказує на активність переривання
• Роз'єм: STEMMA QT, сумісний з багатьма системами (наприклад, Arduino, Raspberry Pi)
• Адресація: три перемички для встановлення адреси I2C
• Розміри: 25,4 x 25,4 мм

Вміст набору

• 1x Модуль обертового енкодера - I2C - STEMMA QT/Qwiic - Adafruit 5880
• 1x 6-контактний роз'єм

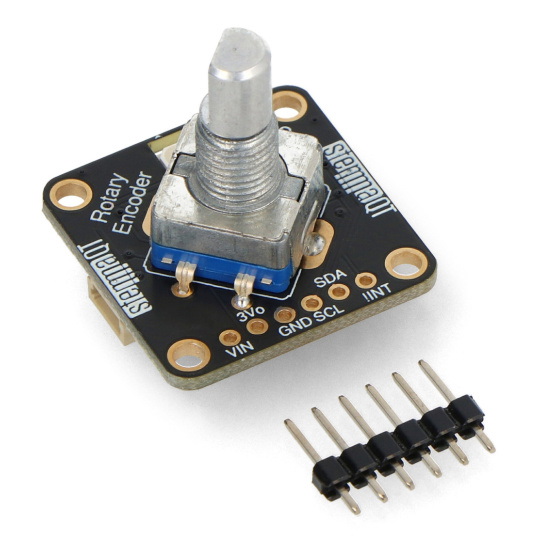

Елементи, що входять до комплекту.
