S13V25F12 - підвищувальний/знижувальний перетворювач - 12 В 2,5 А - Pololu 4984

Опис продукту: S13V25F12 - підвищувальний/знижувальний перетворювач - 12 В 2,5 А - Pololu 4984

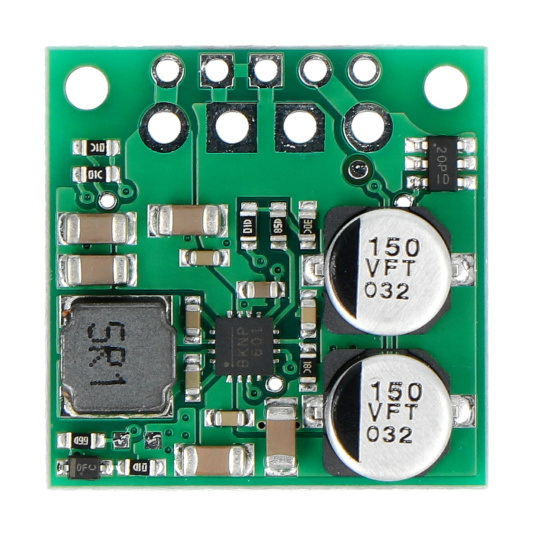

S13V25F12 - підвищувальний/знижувальний перетворювач - 12 В 2,5 А - Pololu 4984.

Пристрій обробляє широкий діапазон вхідних напруг і встановлює постійне значення 12 В.

Основні характеристики конвертера

• Ефективно перетворює вхідну напругу з 2,8 В до 22 В у стабільні 12 В
• Забезпечує типовий ККД від 85% до 95% залежно від вхідної напруги та навантаження
• Дозволяє працювати з максимальним безперервним вихідним струмом від 0,5 А до 3 А
• Струм спокою в діапазоні від 10 мА до 35 мА
• Захищає від зворотної напруги та перевантаження
• Забезпечує функцію плавного пуску, яка обмежує пусковий струм
• Дозволяє перейти в режим низького енергоспоживання зі струмом холостого ходу від 2 мкА до 10 мкА на вольт
• Має захист від низької та перенапруги на виході
• Характеризується компактними розмірами, ідеально підходить для застосувань з обмеженим простором
• Забезпечує стабільну роботу при постійній частоті перемикання приблизно 500 кГц

Конвертерні програми

Перетворювач підходить для застосувань з нестабілізованою напругою.

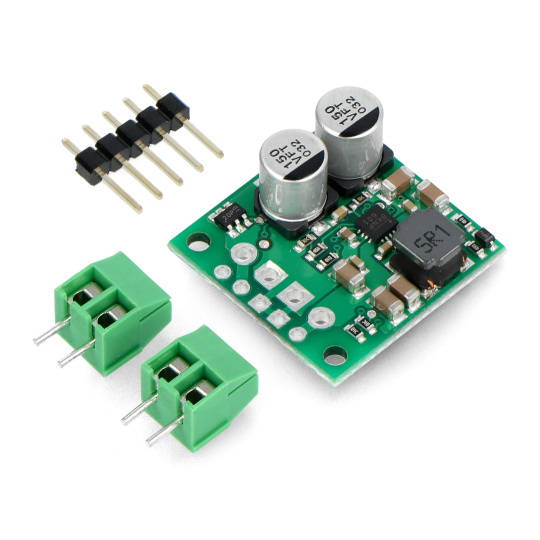

Елементи, що входять до комплекту.

Доступні функції безпеки

Конвертер має низку функцій безпеки, таких як:захист від зворотної напруги до 20 В, що захищає пристрій від пошкоджень, спричинених неправильним підключенням батареї. Він також маєзахист від перевантаження, запобігаючи пошкодженню пристрою через надмірний струм. Крім тогозахищає від перегріву, використовуючи вбудований тепловий захист тамає функцію плавного пуску, що запобігає раптовим стрибкам напруги під час увімкнення.

Розпіновки перетворювача S13V25F12

Контролер має два набори наскрізних отворів: п'ять менших отворів, розташованих з інтервалом 0,1 дюйма вздовж краю плати (для сумісності зі стандартними макетними платами та роз'ємами, що використовують інтервал 0,1 дюйма між контактами), та чотири більші отвори, призначені для гвинтових клем 3,5 мм.

• ВИХІД- вихідна напруга 12 В
• ЗЕМЛЯ- маса системи
• VIN-код- вхідна напруга від 2,8 В до 22 В
• EN- дозволяє керувати роботою регулятора, встановлюючи його на низький або високий рівень

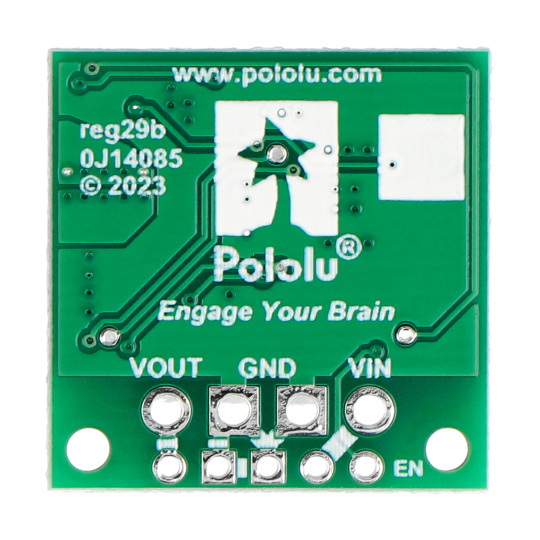

Розпіновки перетворювача S13V25F12.

Виріб має низку захисних функцій.

Технічні характеристики перетворювача S13V25F12

• Тип пристрою: підвищувальний/знижувальний перетворювач
• Вхідна напруга: від 2,8 В до 22 В
• Вихідна напруга: 12 В (точність 4%)
• Типовий максимальний безперервний вихідний струм: 2,5 А
• Максимальний діапазон безперервного вихідного струму: від 0,5 А до 3 А, залежно від вхідної напруги, температури та інших факторів
• Максимальний вихідний струм: 5,1 А
• Діапазон струму спокою: від 10 мА до 35 мА (від 2 мкА до 10 мкА, якщо пристрій вимкнено)
• Частота перемикання: приблизно 500 кГц
• Ефективність системи: від 85% до 95%
• Захист: від зворотної напруги до 20 В, перевантаження, підвищеної напруги, зниженої напруги та перегріву
• Розміри: 22,9 x 22,9 x 9,7 мм
