Shelly 1PM Gen4 - реле WiFi/Bluetooth/ZigBee/Matter 16A - вимірювання енергії - додаток для Android/iOS

Опис продукту: Shelly 1PM Gen4 - реле AC 110 - 240 В, DC 24 - 30 В, WiFi / Bluetooth / ZigBee / Matter 16 A - вимірювання енергії - додаток для Android / iOS

Shelly 1PM Gen4 єсучасний модуль розумного дому, якийпоєднує функції реле та лічильника електроенергіїЗавдяки підтримці багатьохпротоколи зв'язку, такі як WiFi, ZigBee, Bluetooth та Matter, забезпечують широку сумісність з різними системами домашньої автоматизації. Shelly 1PM Gen4 підтримує напругу в діапазонівід 110 В до 240 В змінного струму або від 24 В до 30 В постійного струму.Його компактні розміри дозволяють встановлювати його у стандартні розподільні коробки, що робить його ідеальним рішенням для модернізації існуючих електроустановок.

Shelly 1PM Gen4 - реле змінного струму 110 - 240 В, постійного струму 24 - 30 В, WiFi / Bluetooth 16 A - вимірювання енергії - додаток для Android / iOS.

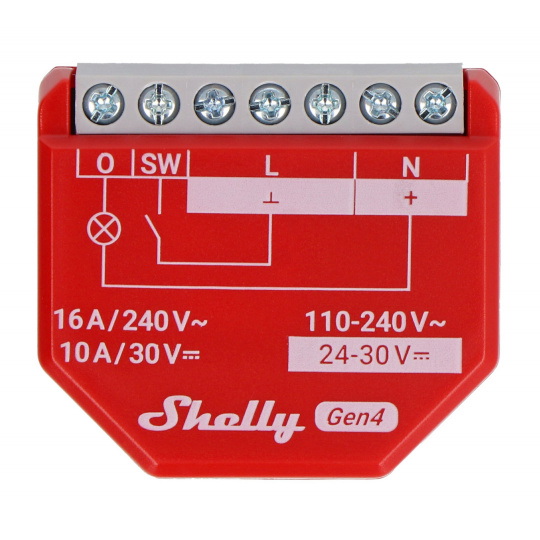

Схема підключення зображена на корпусі модуля.

Основні характеристики Shelly 1PM Gen4

• Багатопротокольне підключенняПідтримка WiFi, ZigBee, Bluetooth та Matter забезпечує широку сумісність із системами розумного дому
• Вимірювання потужності: точний моніторинг споживання енергії підключеними пристроями
• Дистанційне керуванняможливість вмикати та вимикати пристрої з будь-якого місця за допомогою мобільного застосунку
• Компактний дизайнлегке встановлення у стандартні монтажні коробки
• Інтеграція з голосовими помічникамисумісний з Amazon Alexa, Google Assistant та Samsung SmartThings

Схема підключення модуля Shelly 1PM Gen4

Перед встановленням Shelly 1PM Gen4 не забудьте відключити живлення схеми. Місце монтажу модуля має бути сухим, без вологи та добре провітрюваним. Пристрій слід розташовувати подалі від джерел тепла, а сторонні особи не повинні мати доступу до контролера.

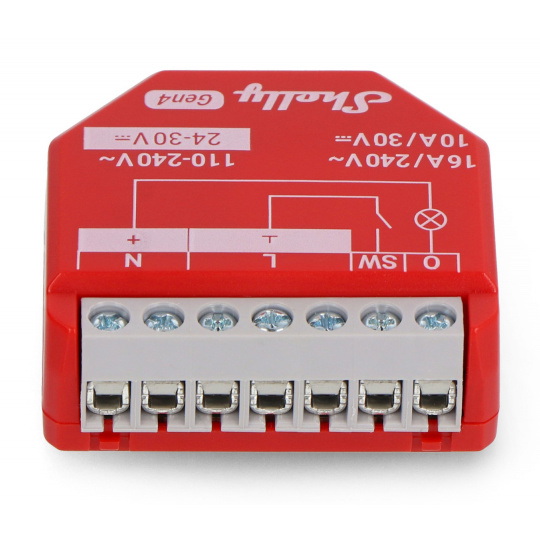

Модуль оснащений шістьма гвинтовими роз'ємами, які дозволяють забезпечити постійне та надійне з’єднання проводів за допомогою класичної викрутки. Нижче наведено опис функцій кожного роз’єму:

• O- комутаційний вихід (для підключення навантаження)
• Л / Л1- живлення модуля: 230 В змінного струму або 24 В - 30 В постійного струму (позитивний полюс)
• N- нейтральний (негативний полюс)
• ПдЗ- керуючий вхід, що дозволяє підключити кнопку або настінний вимикач
• Порт налагодження- використовується для технічної діагностики, тестування та оновлення програмного забезпечення

Пам’ятайте про необхідність бути гранично обережним та дотримуватися відповідних запобіжних заходів під час роботи з електрообладнанням.

Схема підключення контролера Shelly 1PM Gen4.

Shelly 1PM Gen4 забезпечує легку інтеграцію з різними системами домашньої автоматизації.

Конфігурація модуля Shelly 1PM Gen4

• Підключення до мережі модулів:
  Після підключення модуля Shelly 1PM Gen4 до джерела живлення, вам потрібно підключитися до його тимчасової мережі WiFi під назвою"шеллі1 вечора-xxxxxx", де «xxxxxx» – це унікальний серійний номер вашого пристрою.
• Завантажте додаток:
  Завантажте застосунок Shelly з Google Play або App Store та встановіть його на свій смартфон.
• Початкове налаштування в додатку:
  Після запуску програми Shelly виберіть назву вашого пристрою за замовчуванням, щоб розпочати налаштування. Потім дотримуйтесь інструкцій на екрані, вибравши домашню мережу Wi-Fi та ввівши пароль.
• Альтернативне налаштування через браузер:
  Після підключення до мережі Shelly відкрийте веб-браузер і введіть адресу: http://192.168.33.1.
  На сторінці конфігурації, що з’явиться, виберіть свою мережу WiFi та введіть пароль, щоб модуль міг підключитися до домашньої бездротової мережі.

Технічні характеристики реле Shelly 1PM Gen4

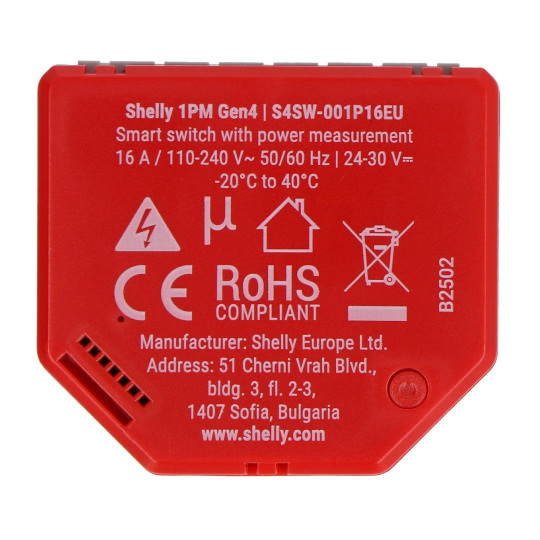

• Модель: S3SW-001P16EU Gen4
• Напруга живлення: від 110 В до 240 В змінного струму / від 24 В до 30 В постійного струму
• Споживання енергії:< 1 W
• Тип керуючих виходів: релейний
• Максимальна напруга комутації змінного струму: 240 В
• Максимальна напруга комутації постійного струму: 30 В
• Максимальне навантаження змінного струму: 16 А
• Максимальне навантаження постійного струму: 10 А
• Зв'язок: WiFi, Bluetooth, ZigBee, Matter
• Протокол Wi-Fi: 802.11 b/g/n, діапазон 2,4 ГГц
• Протокол Bluetooth: 4.2
• Протокол ZigBee: 802.15.4
• Роз'єми: 6 гвинтових клем (O, L1/L, SW, порт налагодження)
• Максимальна споживана потужність: 3680 Вт
• Підтримувані протоколи: HTTP, MQTT, UDP, WebHooks
• Управління енергією: функції вимірювання потужності
• Інтерфейс: Вбудований веб-інтерфейс для налаштування та моніторингу
• Інтеграції: Сумісний з Google Home, Amazon Alexa та Samsung SmartThings
• Розміри: 42 x 37 x 16 мм
• Вага: 27 г

Shelly 1PM Gen4 має порт налагодження для діагностики, оновлення прошивки та сервісних тестів.
