0,54-дюймовий 4-символьний буквено-цифровий дисплей - Червоний - STEMMA QT / Qwiic - Adafruit 1911

Опис продукту: 0,54-дюймовий 4-символьний буквено-цифровий дисплей - червоний - STEMMA QT / Qwiic - Adafruit 1911

Алфавітно-цифровий дисплей, виготовлений компанією Adafruit, був заснований на контролеріHT16K33Діагональ дисплея дорівнює0,54 дюйма, а роздільна здатність4 символи(цифри від 0 до 9, літери від A до Z) представлені в кольорічервонийі видимі з відстані до 7 метрів. На модулі є 4 додаткові точки, по одній безпосередньо за кожним сегментом. Модуль використовує двосторонній зв'язок.головна лініяI2C, має вбудовані роз'єми STEMMA QT / Qwiic для легкого підключення модуля без необхідності паяння.Сегменти та роз'єми потрібно припаяти до плати самостійно.

0,54-дюймовий 4-символьний буквено-цифровий дисплей - червоний - STEMMA QT / Qwiic - Adafruit 1911.

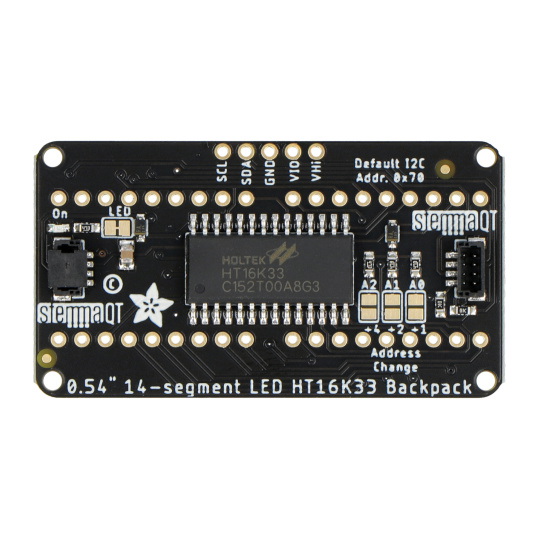

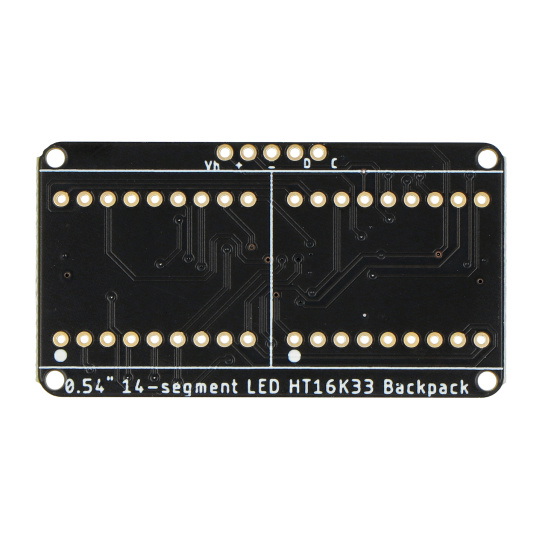

Плата має виводи у вигляді паяльних площадок та зручні роз'єми STEMMA QT / Qwiic.

Розпаковка виводів модуля сегментованого індикатора

Модуль зв'язується з мікроконтролером через інтерфейс I2C. Плата також має два роз'єми Qwiic / STEMMA QT для швидкого підключення до модулів, оснащених таким самим роз'ємом. Напруга живлення становить 3 В або 5 В.

• VIO/VCC- напруга живлення 3 В / 5 В
• ЗЕМЛЯ- маса системи
• Адвентистська церковна ієрархія- лінія передачі даних інтерфейсу I2C
• СКЛ- лінія тактової частоти інтерфейсу I2C

Технічні характеристики дисплея

• Тип: сегментований
• Драйвер: HT16K33
• Кількість цифр: 4
• Відображаються символи: літери від A до Z, цифри від 0 до 9
• Додаткові символи: 1 крапка після кожного сегмента
• Колір підсвічування: синій
• Інтерфейс зв'язку: шина I2C
• Адреса I2C: від 0x70 до 0x77 - вибирається перемичками
• Роз'єми: Qwiic / STEMMA QT, паяльні площадки
• Потрібне самостійне паяння
• Розміри дошки рюкзака: 28 x 51 x 4 мм
• Вага пластини рюкзака: 5,5 г
• Розміри дисплея: 21 x 25 x 14 мм
• Вага дисплея: 4,7 г

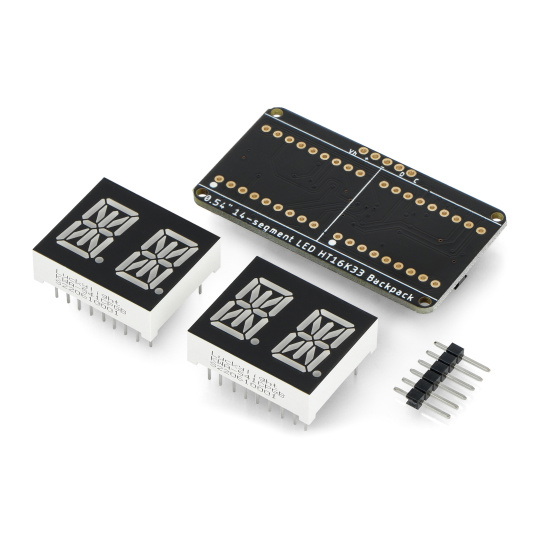

Вміст набору

• Тарілка для рюкзака - 1 шт.
• 2-розрядний сегментований дисплей - 2 шт.
• 5-контактна колодка Golpin, крок 2,54 мм - 1 штука

Комплект вимагає самостійного складання.
