MP3-тригер - MP3-плеєр - SparkFun WIG-13720

Опис продукту: Тригер SparkFun MP3

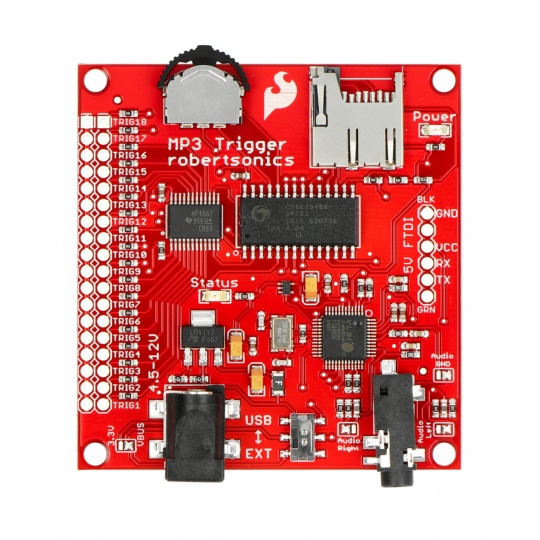

Модуль MP3-плеєра, що дозволяє вамлегкий шляхбуде додано до проєктузвукові файлиMP3-файли зберігаються на карті пам'ятіSDSC та SDHCвідформатовано у форматіFAT16 або FAT32Модуль має18 записівякий можна активувати, щоб система почала відтворювати раніше запрограмовані MP3-файли. Плата має18 зовнішніх контактівтригер (зовнішні тригерні контакти), які використовуються для вибору пісні. Використання роз'ємуповний дуплексми можемо вибратидо 256 треківта контролювати їхню гучністьу режимі реального часуСерцем модуля є мікроконтролерCypress PSoC CY8C29466-24SXIякий передає MP3-дані з карти microSD до аудіосистемиНВІС VS1063.

Увімкнення тригерного MP3-плеєра SparkFun

Модуль можна живити кількома способами. Підключивши зовнішнє джерело живлення зі штекером постійного струму (5,5 мм x 2,1 мм) з напругою відвід 4,5 В до 12 В.

Використовуючи перемичку поруч із роз'ємом постійного струму. За замовчуванням вона встановлена наВБУСПід час використання зовнішнього джерела живлення до роз'єму постійного струму перемикач USB/EXT має функцію ON/OFF.

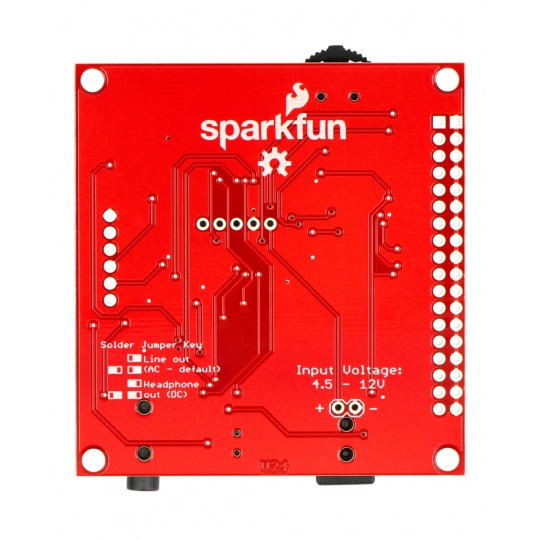

Модуль також може живитися черезпаяння силових проводівбезпосередньо в наскрізні отвори на зворотному боці плати.

MP3 Trigger можна інтегрувати в інший проект, який використовуєдля живлення 5 В(наприклад, порт USB) або через USB-перетворювач FTDI.

Тригерні контакти в модулі SparkFun MP3 Trigger

18 штифтівПісля налаштування тригер дозволяє відтворювати одну з раніше вибраних пісень з карти microSD таповнодуплексний роз'ємдозволяючи вам вибратидо 256 треків.

Навігаційний перемикач тригерного контролера MP3 SparkFun

Перемикач навігаціїдозволяє відтворювати та призупиняти всі пісні на картці microSD.

Роз'єм MicroSD для модуля запуску MP3

MP3-плеєр підтримує карти пам’яті microSD таких типів:SDSC (до 2 ГБ) та SDHC (до 32 ГБ).

Технічні характеристики MP3-тригера SparkFun

MP3-тригер - MP3-плеєр - SparkFun WIG-13720

Сьогодні ви можете самостійно зібрати портативний MP3-плеєр – все, що вам потрібно зробити, це обладнати себе правильними компонентами, параметри яких будуть значно кращими, ніж у "стандартних" плеєрів. Прекрасним прикладом цього є MP3-тригер SparkFun WIG-13720!

Модуль MP3 дозволяє гнучко використовувати аудіофайли. Дані зберігаються на карті пам'яті SDSC/SDHC, відформатованій для підтримки файлових систем FAT16/FAT32.

MP3 Trigger — потужний аудіочіп MP3 від SparkFun

Цей модуль, виготовлений відомим американським виробником програмованої електроніки SparkFun, має 18 зовнішніх тригерних контактів. Повнодуплексний роз'єм дозволяє гнучко вибирати музичні файли для відтворення та регулювати гучність.

Такий високий рівень продуктивності досягається завдяки чіпсету Cypress PSoC CY8C29466-24SXI. Вбудований аудіочіп — це VLSI VS1063. Модуль MP3 Trigger має аудіовихід для стереонавушників (роз'єм 1/8 дюйма). Додайте його до кошика зараз!
