LSM6DSO - 3-осьовий I2C/SPI акселерометр та гіроскоп - SparkFun SEN-18020

Опис продукту: LSM6DSO - 3-осьовий акселерометр та гіроскоп I2C/SPI - SparkFun SEN-18020

6DoF друкована платаLSM6DSOмістить акселерометр і гіроскоп з буфером FIFO розміром 9 КБ та вбудованими функціями переривання обробки. Пристрій може виявляти удари, нахили, рух, дотики, рахувати кроки та зчитувати температуру. LSM6DSO здатний зчитувати дані з акселерометра та гіроскопа зі швидкістю до 6,66 кГц. Модуль оснащений комунікаційним інтерфейсом.I2C і SPIВбудовані два роз'єми Qwiic дозволяють легко підключатися до основного модуля через інтерфейс I2C. Модуль працює від напруги3,3 В

Основні характеристики LSM6DSO

• Зчитування даних акселерометра зі швидкістю 6,66 кілосемплів/с.
• Зчитування даних з гіроскопа зі швидкістю 6,66 кілосемплів/с.
• Споживає 0,55 мА для режимів зі швидкістю до 6,66 кіловідсемпл/с.
• Вимірювання температури.
• Буферизація до 9 КБ даних між операціями читання (вбудований FIFO).
• Крокомір (лічильник кроків).
• Виявлення ударів, нахилу, руху, дотику, подвійного дотику.
• Розміщуйте інші датчики у своєму FIFO.
• Активація переривань за допомогою вбудованих функцій або попередження про низьку ємність/переповнення FIFO.

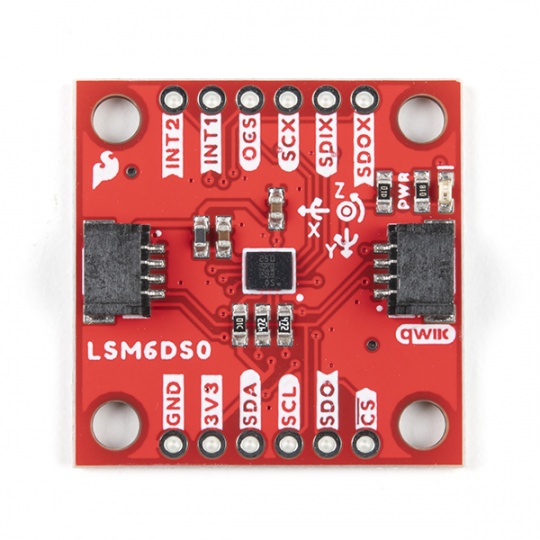

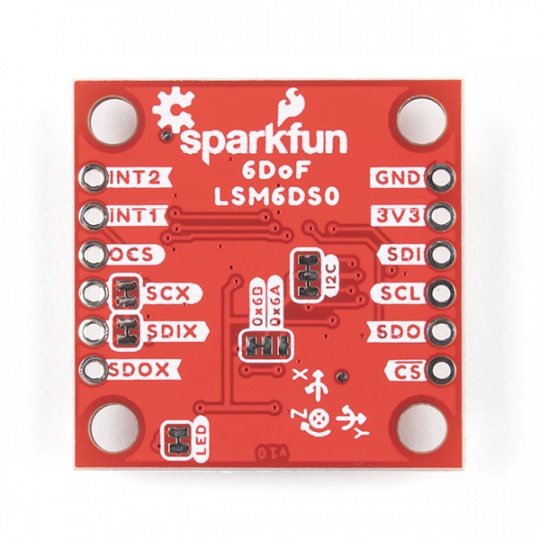

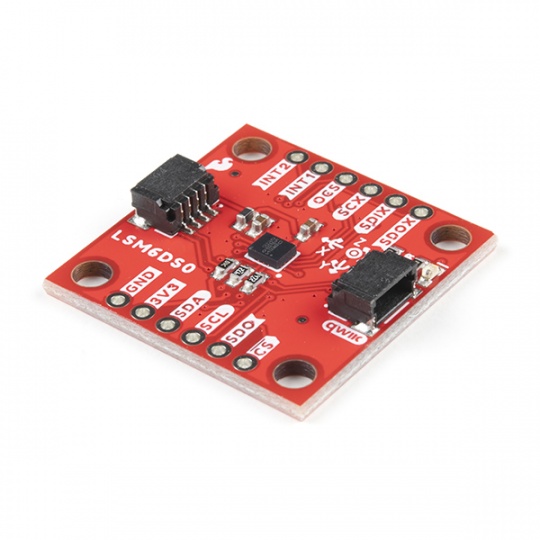

Виводи модуля 6DoF

Модуль LSM6DSO 6DoF оснащений двома роз'ємами Qwiic для легкого підключення до основного модуля за допомогою інтерфейсу I2C. Плата також містить попередньо пропаяні отвори для роз'єму Goldpin або проводів з кроком 2,54 мм, які включають контакти живлення, інтерфейсу I2C та SPI. Плата працює від напруги 3,3 В; для використання з платами 5 В потрібен логічний перетворювач напруги 5 В.<->3,3 В

Специфікація модуля LSM6DSO

• 2 роз'єми Qwiic
• Адреса I2C: 0x6B (за замовчуванням), 0x6A
• Діапазон показань акселерометра: ±2 / ±4 / ±8 / ±16 g повна шкала
• Діапазон показань гіроскопа: ±125 / ±250 / ±500 / ±1000 / ±2000 dps повна шкала
• Вбудований датчик температури: 16-бітний
• Робоча напруга: від 1,71 В до 3,6 В (3,3 В для Qwiic)
• Споживання струму при 1,8 В:
• 0,55 мА в комбінованому режимі, висока ефективність
• 0,265 мА в комбінованому режимі низького енергоспоживання
• «Завжди увімкнено» з низьким енергоспоживанням для акселерометра та гіроскопа
• Інтерфейс I2C / SPI
• Розумний FIFO до 9 кБ
• Робоча температура: від -40°C до 85°C
• Розміри плати: 25,4 x 25,4 мм
