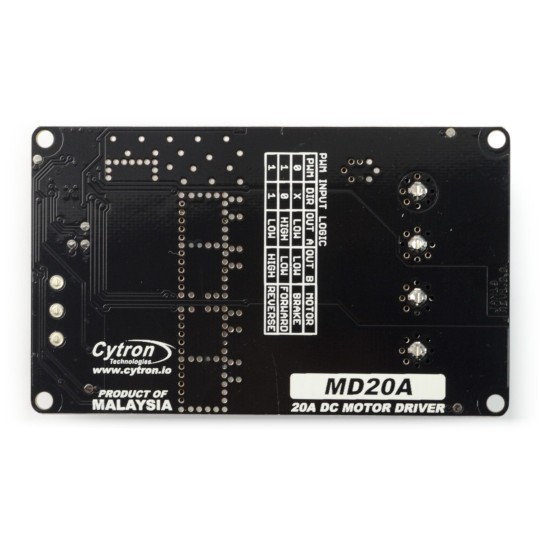

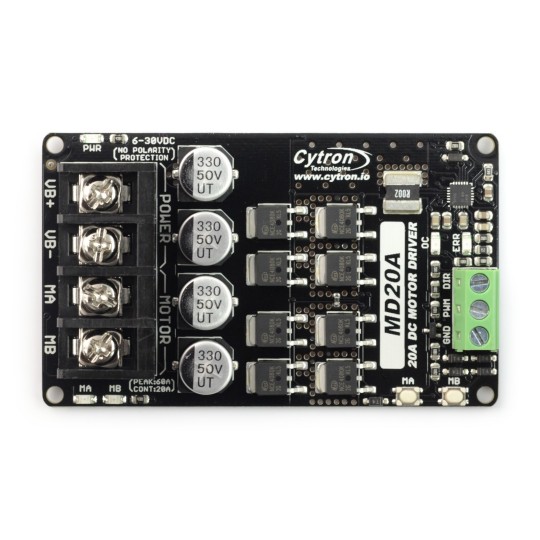

Cytron MD20A - одноканальний контролер двигуна 30V/20A

Опис товару: Cytron MD20A

Одноканальний драйвер двигуна постійного струму на базі транзисторів MOSFET. Дозволяє контролюватишвидкість двигуначерез каналШІМ. Безперервний струм на канал становить20 А(миттєвий 60 А). Напруга живлення від 6В до 30В. Для коректної роботи модуля не потрібен додатковий контролер Arduino, контролером можна керувати за допомогою кнопок на платі.

Цитрон MD20Aможна керувати через входиШІМ і DIRЛогічна напруга становитьвід 1,8 В до 12 В, сумісний з більшістю контролерів, таких як Arduino, Raspberry Pi, ПЛК.

Модуль також маєзахист від перевантаження по струму, захищаючи контролер від пошкодження під час зупинки двигуна або якщо підключено занадто потужний двигун. Якщо двигун намагається споживати більше струму, контролер обмежує його до максимуму. Контролер також маєзахист від занадто високої температуриЯкщо температура плати підвищується, граничний струм зменшується.

Графік обмеження струму зі зростанням температури

Основні характеристики контролера двигуна Cytron MD20A

• Керування напрямком обертання одного двигуна постійного струму
• Напруга живлення двигуна: від 6 В до 30 В
• Максимальний безперервний струм: 20 А
• Миттєвий струм: 60 А
• Кнопки для тестування роботи
• Світлодіоди стану для виходу двигуна
• Входи ШІМ та ДІР
• Логічно сумісний вхід 1,8 В/3,3 В/12 В
• Частота ШІМ до 20 кГц (вихідна частота така ж, як вхідна)
• Сумісний з операціями ШІМзнак-величина тазамкнена антифаза
• Захист від перевантаження по струму з активним обмеженням струму
• Захист від температури
• Захист від зниженої напруги

Приклади застосування модуля Cytron MD20A

• Автоматично керовані транспортні засоби (AGV)
• Сонячний трекер
• Ігровий симулятор
• Мобільний робот

Інтерфейс контролера двигуна Cytron MD20A

Комплект Cytron MD20A включає

• Контролер двигуна постійного струму Cytron MD20A
• 4-кратна відстань
