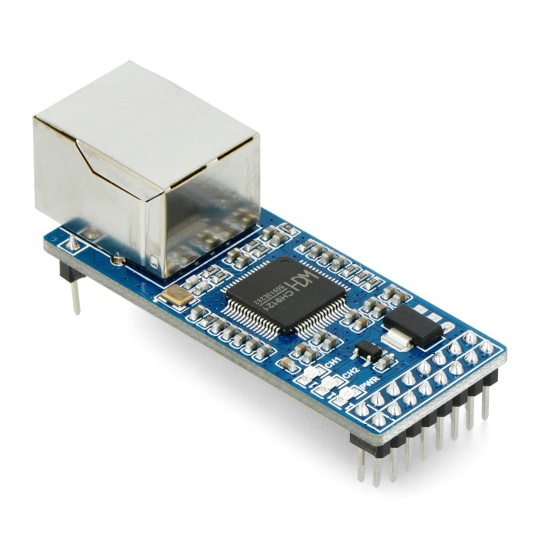

2-канальний конвертер UART в Ethernet - двоканальний конвертер UART в Ethernet - прозорий модуль передачі - Waveshare 20655

Опис продукту: 2-канальний конвертер UART в Ethernet - двоканальний конвертер UART в Ethernet - модуль прозорої передачі - Waveshare 20655

2-канальний UART до ETHце модуль, який дозволяєкомунікаціяміжТТЛ UARTiRJ45 EthernetДозволяєдвосторонній, прозора передача даних. Модуль оснащений мікросхемою CH9121, вона характеризується високою швидкістю передачі даних, низьким енергоспоживанням та високою стабільністю роботи. Модуль може використовуватися, серед іншого, для віддаленого керування кількома клієнтськими пристроями з кількома послідовними портами - все черезодин веб-сервер.

2-канальний конвертер UART в Ethernet - двоканальний конвертер UART в Ethernet - модуль прозорої передачі - Waveshare 20655.

Двоканальний перетворювач UART в Ethernet.

Особливості перетворювача

• Вбудовані рівні Ethernet MAC та PHY
• Двонаправлена прозора передача даних між UART та Ethernet
• Auto-MDI/MDIX, автоматичне визначення та перемикання
• KeepAlive, оновлення програмного забезпечення через мережу
• Автоматично отримана IP-адреса та доступ до домену DNS через DHCP
• Налаштуйте такі параметри мережі, як режим мікросхеми, порт, IP, за допомогою програмного забезпечення хоста або команди UART
• Чотири режими роботи: TCP-КЛІЄНТ, TCP-СЕРВЕР, UDP-КЛІЄНТ, UDP-СЕРВЕР
• Повнодуплексний або напівдуплексний зв'язок UART, підтримує автоматичний перемикач RS485 RX/TX

Для чого використовуються конвертери? Програма конвертера:

• Збільшена відстань зв'язку для послідовних пристроїв
• Віддалене керування кількома клієнтськими пристроями з кількома послідовними портами через один веб-сервер
• Віддалено керуйте своїм послідовним сервером за допомогою декількох веб-клієнтів
• Двонаправлена ​​прозора передача між UART TTL і Ethernet

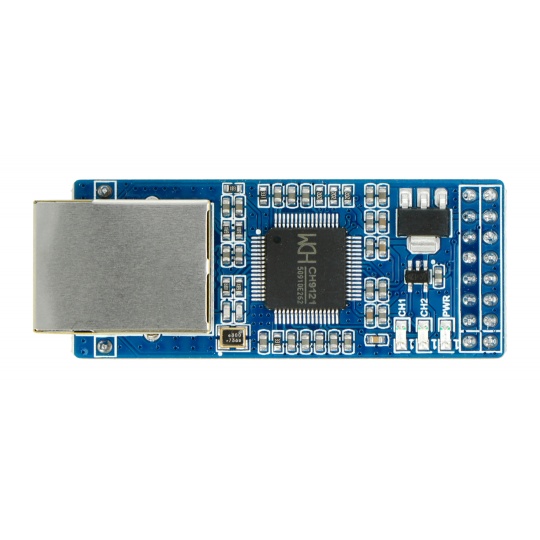

Розташування елементів на модулі

1. Індикатор стану підключення UART 1
2. Індикатор стану підключення UART 2
3. Індикатор живлення
4. Штири управління CH9121
5. Контролер CH9121
6. AMS1117-3.3V блок живлення IC
7. RT9193-18GB живлення IC

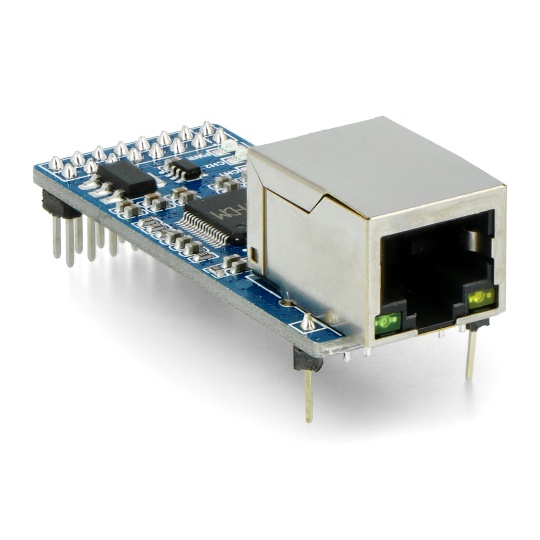

8. Роз'єм порту Ethernet

Розташування елементів на модулі.

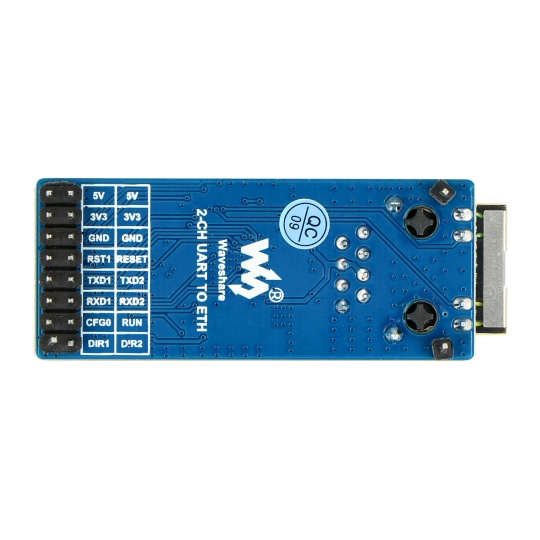

Опис розпіновки.

Опис розпіновки

• 5 В / 3 В 3 - 3,3 В / 5 В контакт живлення
• GND - системне заземлення
• RST1 - зовнішнє скидання
• RESET - контакт RESET, який відновлює заводські налаштування модуля
• TXD1 – асинхронний вихід даних UART 1 (увімкнено за замовчуванням)
• TXD2 - асинхронний вихід даних UART 2 (за замовчуванням вимкнено)
• RXD1 - асинхронний вхід даних UART 1 (увімкнено за замовчуванням)
• RXD2 - асинхронний вхід даних UART 2 (за замовчуванням вимкнено)
• CFG0 - режим конфігурації UART
• DIR1 - перемикач UART 1 RS485 RX/TX (підключається до зовнішнього контролера RS485)
• DIR2 - перемикач UART 2 RS485 RX/TX (підключається до зовнішнього контролера RS485)

Технічні характеристики UART-перетворювача

• Тип модуля: конвертер
• Тип перетворювача: UART в Ethernet
• Кількість каналів: 2
• Тип передачі: двостороння передача, прозора передача
• Вбудований чіп: CH9121
• Ethernet: RJ45 10/100 Мбіт/с
• Швидкість передачі: від 300 біт/с до 921,6 кбіт/с
• Біт даних: 5, 6, 7, 8
• Стоп-біт: 1, 2
• Захист інтерфейсу: захист від зворотної полярності, захист від електростатичних розрядів, захист від перенапруги
• Електромагнітна ізоляція: 1,5 кВ
• Режим роботи: TCP-сервер, TCP-клієнт, UDP-сервер, UDP-клієнт тощо.
• TCP-сервер: налаштовується від 1 до 16
• Напруга живлення: 3,3 В / 5 В
• Сумісний з Arduino, Raspberry Pi та STM32
• Вихідний струм: 140 мА при 5 В
• Розміри: 57,3 x 22 x 15 мм (без роз'ємів)
