Великий кнопковий MOSFET-перемикач HP 4.5-40V/16A - із захистом від зворотного струму - Pololu 2813

Опис продукту: Великий кнопковий MOSFET-перемикач HP 4.5-40V/16A - із захистом від зворотного струму - Pololu 2813

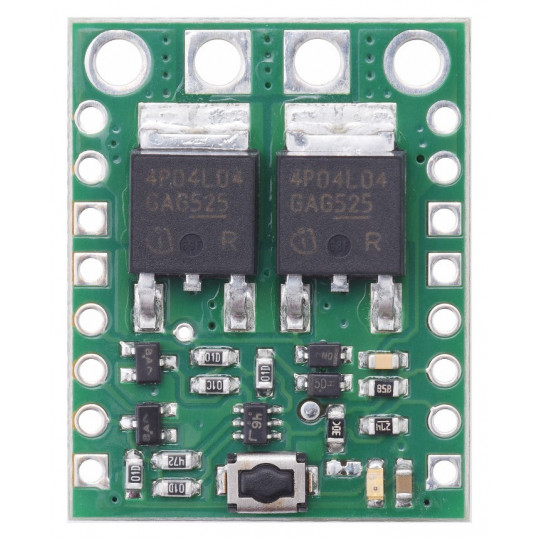

Модуль з кнопкою як альтернатива механічним кнопкам. Перемикач є бістабільним, одне натискання вмикає живлення, а інше вимикає його. Додаткові входи дозволяють, наприклад, автоматичне вимкнення. Модуль працює з напругоювід 4,5 В до 40 Взі споживанням енергії до16 А.Плата має невелику вбудовану кнопку та дозволяє підключати зовнішні кнопки. Струм перемикача не впливає на керовану схему, що дозволяє використовувати різні кнопки для керування значною потужністю.

Великий кнопковий MOSFET-перемикач HP 4.5-40V/16A - із захистом від зворотного струму - Pololu 2813‌.

Великий кнопковий MOSFET-перемикач HP 4.5-40V/16A - із захистом від зворотного струму - Pololu 2813‌.

Специфікація

• Максимальна напруга: 40 В
• Рекомендована робоча напруга: від 4,5 до 32 В
• Безперервний струм при 55 °C: 6 А
• Безперервний струм при 150 °C: 16 А
• Максимальний струм: 90 А
• Колір світлодіода: зелений

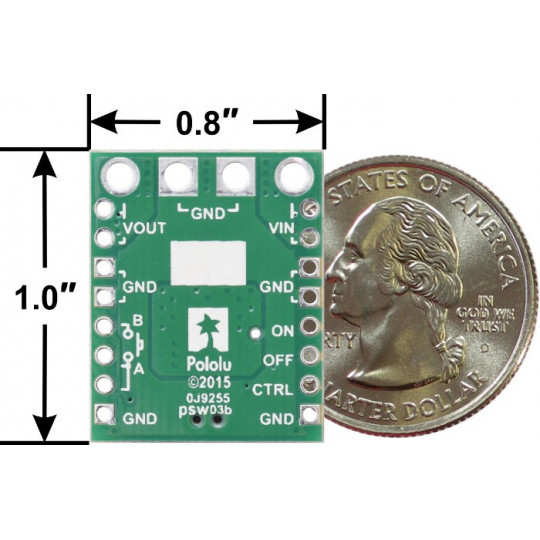

• Розміри: 20 x 25 x 4 мм
• Вага: 2,7 г

Переваги

• Малий розмір
• Захист від зворотного потоку
• Можливість підключення кількох перемикачів для покращеного керування
• Кращі характеристики, ніж у механічних перемикачів
• Можливість самостійного перемикання
• Можливість цифрового керування за допомогою зовнішніх пристроїв
• Сумісні розпіновки з макетною платою, крок 2,54 мм

Дефекти

• Перемикач однонаправлений (напругу VOUT не можна перемикати на VIN)
• Обмежений діапазон напруги
• Перемикач може втратити свій стан після відключення живлення (за замовчуванням він вимкнений під час першого подання живлення, але може бути ввімкнений за замовчуванням поблизу верхнього робочого діапазону)
• Працює лише з постійним струмом
• Відсутність повної ізоляції у вимкненому стані

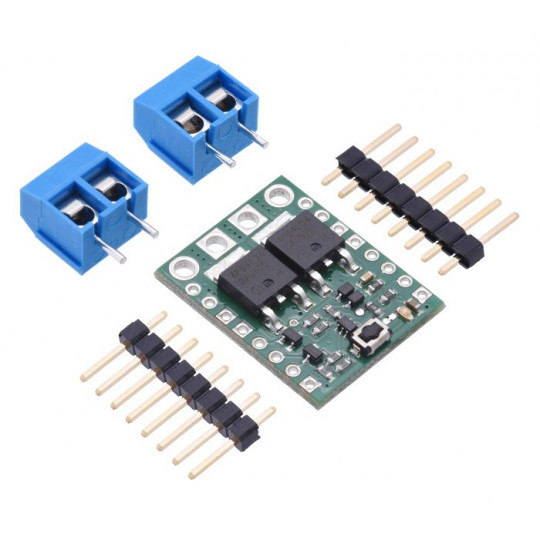

Модуль постачається з гвинтовими роз'ємами та роз'ємами Goldpin.

Використання перемикача

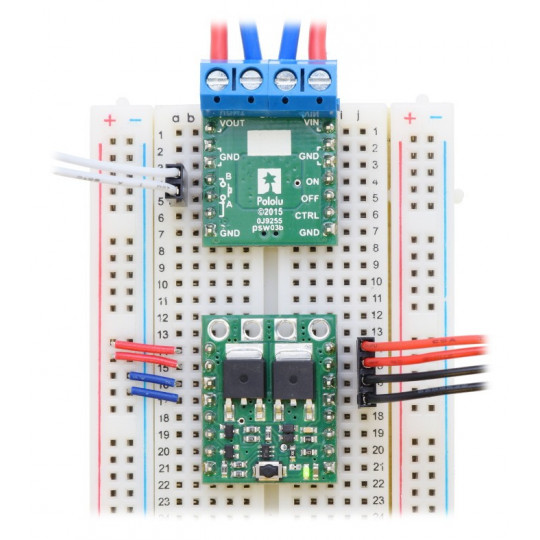

Для базового використання достатньо вбудованої кнопки. Одне натискання вмикає живлення, а інше вимикає його. Більш розширені опції контролюються рештою контактів:
