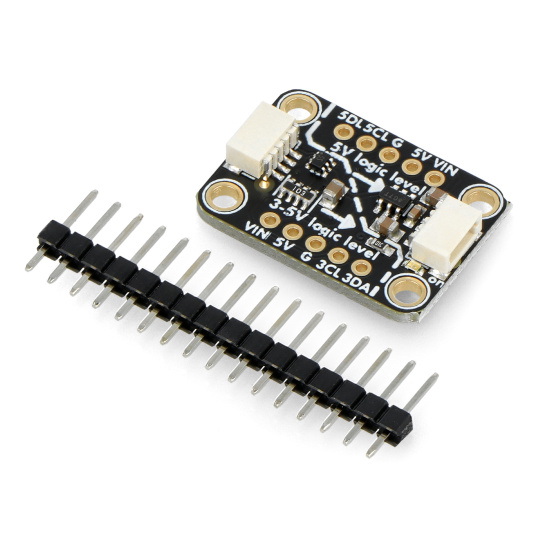

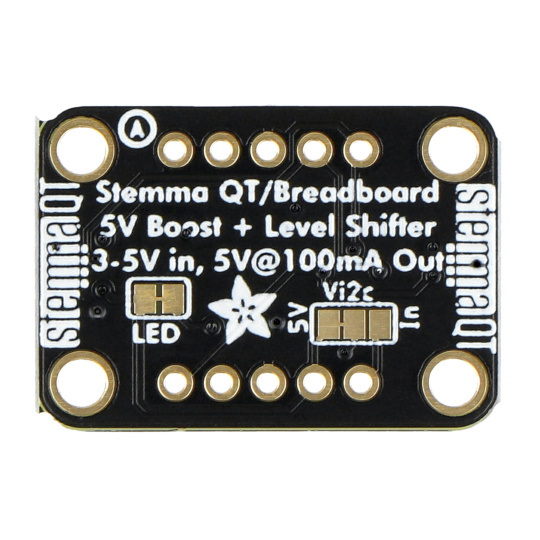

Перетворювач рівня Level Booster - перетворювач рівня напруги 3V - 5V - STEMMA QT / Qwiic - Adafruit 5649

Опис продукту: Перетворювач рівня напруги Level Booster Breakout - перетворювач рівня напруги 3V - 5V - STEMMA QT / Qwiic - Adafruit 5649

Level Booster Breakout — плата виробництва Adafruit, має форму перетворювача рівня напруги, що дозволяє отримати вихідну напругу 5 В від вхідної напруги від 3В до 5В. Він має вбудований Стабілізатор напруги 5В про продуктивність до 250 мА. Плата Level Booster Breakout має контакти у вигляді контактних майданчиків, а також два роз'єми STEMMA QT / Qwiic, тому її можна використовувати з периферійними пристроями, оснащеними цим стандартом роз'ємів - без необхідності пайки.

Елементи, що входять до комплекту.

Усі контакти модуля чітко описані.

Опис розпіновки та схема підключення

Модуль має паяльні майданчики для паяння доданих роз'ємів Goldpin. Як варіант, ви можете використовувати роз'єми STEMMA QT / Qwiic, які не потребують паяння. Перетворювач слід підключити до вибраних модулів відповідно до опису розпіновки нижче:

• VIN - висновок вхідної напруги
• Вихідна напруга 5 В - 5 В (постійний струм 100 мА та піковий струм 200 мА)
• G - спільна основа системи
• 3CL - тактова лінія I2C із вхідною напругою 3 В
• 3DA - лінія даних I2C вхідної напруги 3 В
• 5CL - тактова лінія I2C з вихідною напругою 5 В
• 5DA - Вихідна напруга лінії передачі даних I2C 5 В

Технічні характеристики модуля

• Тип: перетворювач напруги
• Вбудований чіп: AP3602A
• Діапазон вхідної напруги: від 3 В до 5 В
• Вихідна напруга: 5 В
• Стабілізатор напруги: 5 В (100 мА безперервно та 200 мА в піковому режимі)
• Індикація стану: вбудований світлодіод
• Роз'єми: 2x роз'єм STEMMA QT / Qwiic
• Розмір плати: 25,6 х 17,7 х 4,6 мм
• Вага: 1,6 г

Вміст набору

• Level Booster Breakout - перетворювач рівня напруги 3 В - 5 В - STEMMA QT / Qwiic - 1 шт.
• Смужка Goldpin - растр 2,54 мм - 1 штука

Level Booster Breakout - перетворювач рівня напруги 3 В - 5 В - STEMMA QT / Qwiic - Adafruit 5649.
